Dell EMC PowerEdge R250 Installations- Und Servicehandbuch Seite 54

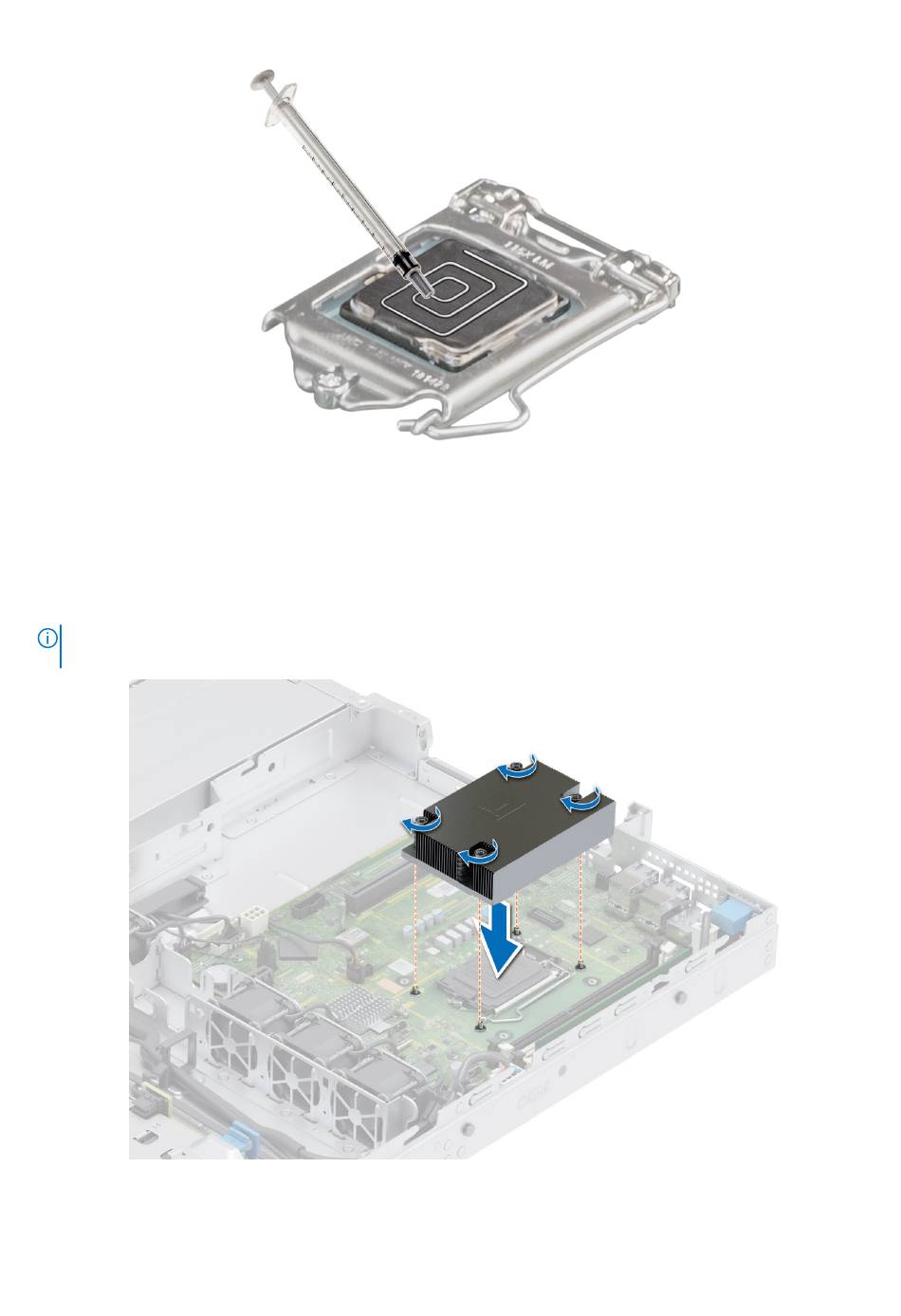

Abbildung 46. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors
3. Setzen Sie den Kühlkörper mit dem Kabelende in Richtung des Laufwerkträgers auf den Prozessor.
4. Ziehen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die Schrauben am Kühlkörper in folgender Reihenfolge an:
a. Ziehen Sie die erste Schraube vollständig an.
b. Ziehen Sie die Schraube diagonal gegenüber der Schraube, die Sie zuerst festgezogen haben, an.
c. Wiederholen Sie den Vorgang für die beiden verbleibenden Schrauben.
ANMERKUNG: Die Befestigungsschrauben des Prozessor-Kühlkörper-Moduls dürfen maximal mit 0,13 kgf-m (1,35 Nm oder
12 in lbf) angezogen werden.
Abbildung 47. Einsetzen des Kühlkörpers
54 Installieren und Entfernen von Systemkomponenten
