Das Systeminnere

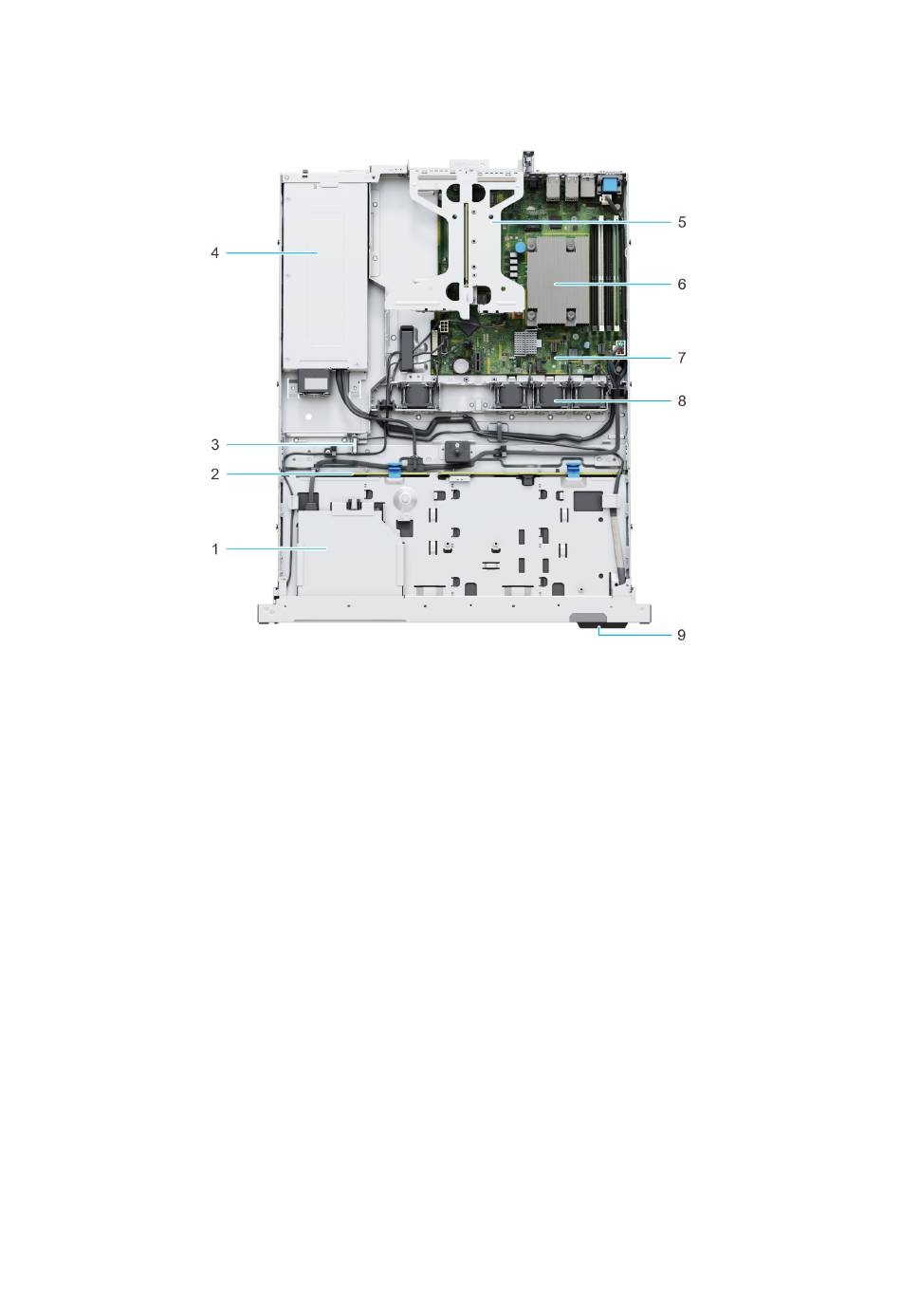

Abbildung 5. Innenansicht des Systems mit Rückwandplatine
1. Optisches Laufwerk
3. Eingriffschalter
5. Erweiterungskarten-Riser
7. Hauptplatine
9. Informations-Tag
10 PowerEdge R250 – Systemübersicht
2. Rückwandplatine
4. Kabelgebundene Stromversorgungseinheit
6. Prozessorkühlkörper
8. Kühlungslüfter
