Dell EMC PowerEdge R250 Installations- Und Servicehandbuch Seite 44

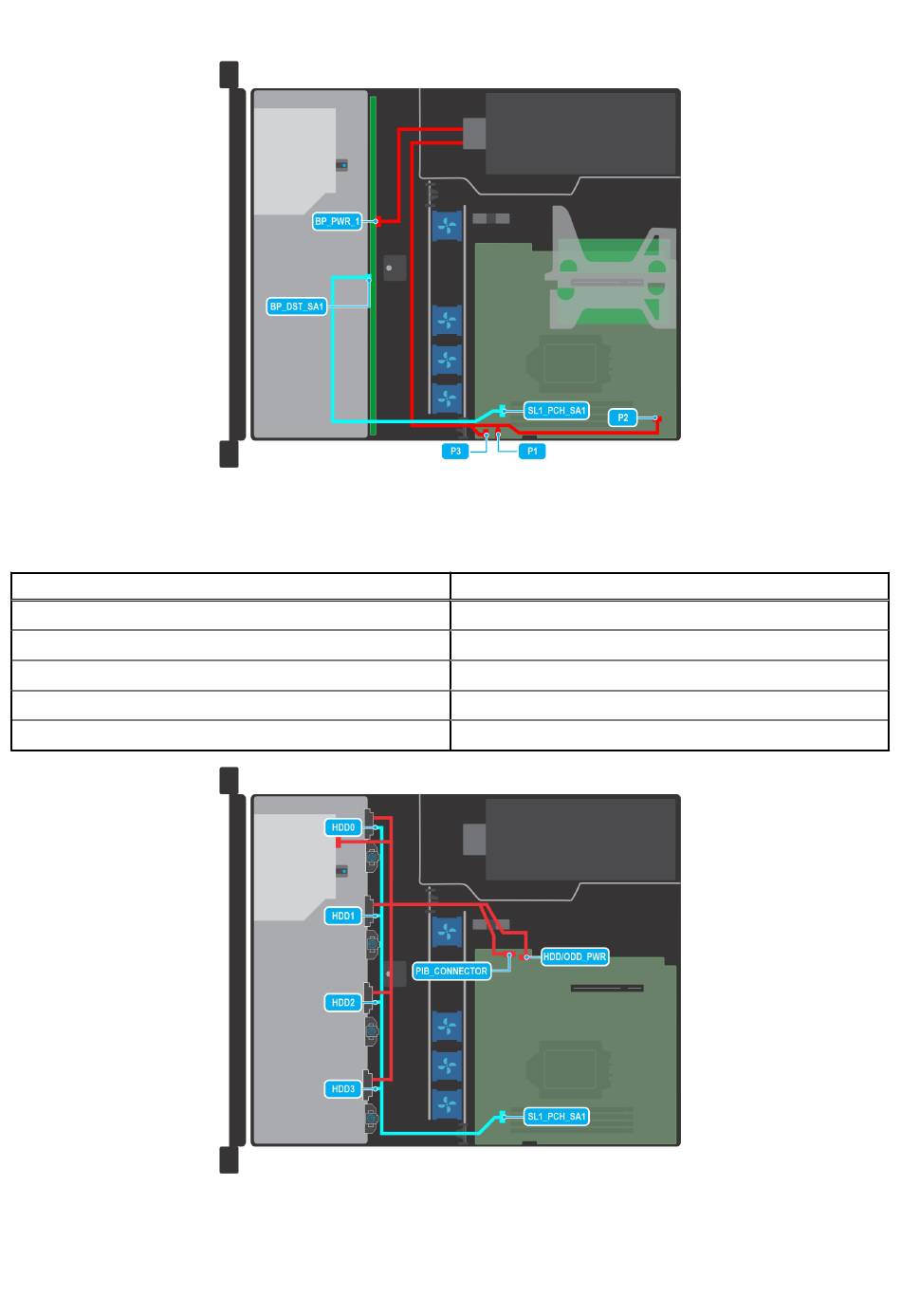

Abbildung 35. Kabelführung für 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit integriertem SATA und Netzteil (Bronze)
Tabelle 12. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit integriertem SATA und Netzteil
(Bronze)
Von
BP_DST_SA1 (Signalanschluss auf der Rückwandplatine)
BP_PWR_1 (Stromanschluss auf der Rückwandplatine)
P1 (Stromanschluss 1)
P2 (Stromanschluss 2)
P3 (Stromanschluss 3)
Abbildung 36. Kabelführung – Konfiguration mit 4 verkabelten 3,5-Zoll-Laufwerken
44 Installieren und Entfernen von Systemkomponenten
Um
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
Verkabeltes Netzteil
Verkabeltes Netzteil
Verkabeltes Netzteil
Verkabeltes Netzteil
