Dell EMC PowerEdge R240 Handbuch Für Technische Daten
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R240:
- Installations- und servicehandbuch (93 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R240
Inhaltszusammenfassung für Dell EMC PowerEdge R240
- Seite 1 Dell EMC PowerEdge R240 Handbuch für technische Daten Vorschriftenmodell: E57S Series Vorschriftentyp: E57S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
4 Wie Sie Hilfe bekommen..........................22 Informationen zum Recycling oder zum Service am Ende der Nutzungsdauer............22 Kontaktaufnahme mit Dell...............................22 Zugriff auf Systeminformationen mithilfe von QRL..................... 22 Quick Resource Locator für das Dell EMC PowerEdge R240 System..............23 Automatischer Support über SupportAssist.........................23 Inhaltsverzeichnis... - Seite 4 5 Sicherheitshinweise............................. 25 Inhaltsverzeichnis...
-
Seite 5: Übersicht Über Das Dell Emc Poweredge R240 System

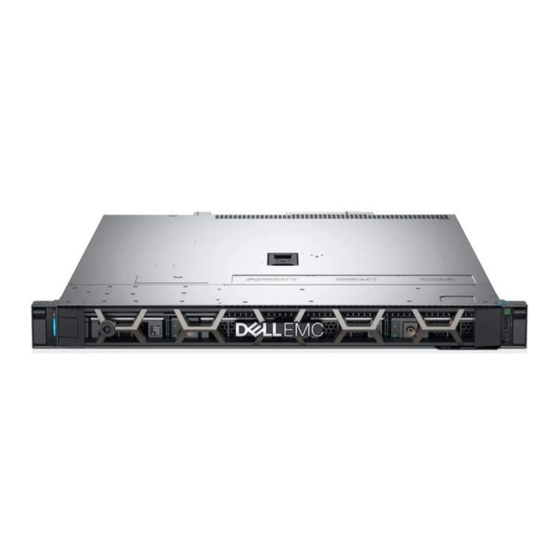

Übersicht über das Dell EMC PowerEdge R240 System Das Dell EMC PowerEdge R240 System ist ein 1-HE-Server und unterstützt bis zu: • Einen skalierbaren Intel Xeon-Prozessor • Vier DIMM-Steckplätze • Verkabeltes Wechselstromnetzteil • Bis zu vier 3,5-Zoll-SAS-, -SATA- oder -Solid-State-Laufwerke; oder vier verkabelte 3,5-Zoll-Laufwerke; oder zwei verkabelte 3,5-Zoll- Laufwerke. -
Seite 6: Bedienfelder
LED-Funktion wird bei Konfigurationen mit verkabelten Festplattenlaufwerken nicht unterstützt. Weitere Informationen über die Ports finden Sie im Abschnitt Technische Daten. Bedienfelder Ansicht des linken Bedienfelds Abbildung 3. Ansicht des linken Bedienfelds • Anzeige für Systemzustand und System-ID Übersicht über das Dell EMC PowerEdge R240 System... -
Seite 7: Ansicht Des Rechten Bedienfelds
Taste für integrierten Selbsttest (Built-In Self-Test, BIST) für PSUs PSUs Systemidentifikationstaste Kabelanschluss für Systemstatusanzeige (Kabelführungsarm) USB 3.0-Anschlüsse (2) Für iDRAC vorgesehener NIC-Port VGA-Anschluss Weitere Informationen über Ports und Anschlüsse finden Sie im Abschnitt Technische Daten. Übersicht über das Dell EMC PowerEdge R240 System... -
Seite 8: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Prozessor – Technische Daten • PSU – Technische Daten • Kühlungslüfter – Technische Daten • Technische Daten der Systembatterie •... -
Seite 9: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 6. Gehäuseabmessungen Tabelle 1. Gehäuseabmessungen des Dell EMC PowerEdge R240 Systems Mit Blende: 482,0 mm 434,0 mm 42,8 mm 534,496 mm 573,596 mm 35,64 mm (1,4 Zoll) (18,97 Zoll) (17,08 Zoll) (1,68 Zoll) (21,04 Zoll) (22,58 Zoll) Ohne Blende:... -
Seite 10: Prozessor - Technische Daten
Das Dell EMC PowerEdge R240 System unterstützt die folgenden Kühlungslüfter. ANMERKUNG: Verwenden Sie bei der Auswahl und dem Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des Systems zu überprüfen und eine optimale Energienutzung zu gewährleisten. -
Seite 11: Technische Daten Der Erweiterungskarten-Riser
Technische Daten der Erweiterungskarten-Riser Das Dell EMC PowerEdge R240 System unterstützt bis zu zwei PCI-Express-Karten (PCIe-Karten) der 3. Generation. Tabelle 6. Auf der Systemplatine unterstützte Erweiterungskartensteckplätze PCIe-Steckplatz Riser PCIe-Steckplatzhöhe PCIe-Steckplatzlänge Steckplatzbreite Slot 1 x8-PCIe Flaches Profil Halbe Baulänge Steckplatz 2 x16-PCIe Flaches Profil / volle Bauhöhe... -
Seite 12: Optische Laufwerke
Das Dell EMC PowerEdge R240 System unterstützt bis zu zwei 10/100/1000-Mbps-Netzwerkschnittstellen-Controller-Ports (NIC-Ports) auf der Rückseite. Serieller Anschluss – Technische Daten Das Dell EMC PowerEdge R240System unterstützt einen seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. Technische Daten... -
Seite 13: Vga-Ports - Technische Daten
VGA-Ports – Technische Daten Das Dell EMC PowerEdge R240 System unterstützt einen DB-15-VGA-Anschluss. Grafik – Technische Daten Das Dell EMC PowerEdge R240 System unterstützt integrierte Matrox G200-Grafikcontroller mit 16 MB Video Frame Buffer. Tabelle 12. Unterstützte Optionen für die Videoauflösung Auflösung... -
Seite 14: Standardbetriebstemperatur
Tabelle 15. Zulässige Erschütterung – Technische Daten Zulässige Erschütterung Technische Daten Während des Betriebs 0,26 G bei 5 Hz bis 350 Hz (alle Betriebsrichtungen) (eff.) Speicher 1,88 bei 10 Hz bis 500 Hz über 15 Minuten (alle sechs Seiten getestet) Tabelle 16. -
Seite 15: Erweiterte Betriebstemperatur
GPU wird nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. Partikel- und gasförmige Verschmutzung - Technische Daten Die folgende Tabelle definiert Grenzwerte für die partikel- und gasförmige Verschmutzung, die eingehalten werden müssen, um etwaige Schäden an IT-Geräten und/oder den Ausfall von Geräten zu vermeiden Wenn die partikel- oder gasförmige Verschmutzung die... - Seite 16 Tabelle 21. Partikelverschmutzung – Technische Daten Partikelverschmutzung Technische Daten Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 Luftfilterung mit einer oberen Konfidenzgrenze von 95 %. ANMERKUNG: Diese Bedingung gilt nur für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT- Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z.
-
Seite 17: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Anzeigecodes für ein nicht redundantes verkabeltes Netzteil • Laufwerksanzeigecodes Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld des Systems. -
Seite 18: Idrac Direct-Led-Anzeigecodes
Fehlermeldungen. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite für die Suche nach Fehlercodes auf qrl.dell.com. iDRAC Direct-LED-Anzeigecodes Die iDRAC Direct-LED-Anzeige leuchtet, um anzuzeigen, dass der Port angeschlossen ist und als Teil des iDRAC-Subsystems verwendet wird. -
Seite 19: Anzeigecodes Für Ein Nicht Redundantes Verkabeltes Netzteil
Abbildung 8. NIC-Anzeigecodes LED-Verbindungsanzeige LED-Aktivitätsanzeige Tabelle 25. NIC-Anzeigecodes Status Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Der NIC ist nicht mit dem Netzwerk verbunden. Verbindungsanzeige leuchtet grün und Aktivitätsanzeige Die NIC ist mit einem gültigen Netzwerk mit maximaler Port- blinkt grün. Geschwindigkeit verbunden und Daten werden gesendet oder empfangen. -
Seite 20: Laufwerksanzeigecodes
Abbildung 9. Statusanzeige und Selbstdiagnosetaste eines nicht redundanten verkabelten Wechselstrom-Netzteils Selbstdiagnosetaste Statusanzeige des Wechselstrom-Netzteils Tabelle 26. Statusanzeige beim nicht redundanten Wechselstrom-Netzteil Anzeigemuster für Zustand Stromversorgung Leuchtet nicht Die Stromversorgung ist nicht angeschlossen oder das Netzteil ist fehlerhaft. Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Laufwerksanzeigecodes Die LEDs auf dem Laufwerkträger zeigen den Status der einzelnen Laufwerke an. - Seite 21 Tabelle 27. Laufwerksanzeigecodes Anzeigecodes zum Laufwerkstatus Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk zum Entfernen bereit. ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des System initialisiert sind. Während dieser Zeit können keine Laufwerke hinzugefügt oder entfernt werden.
-
Seite 22: Wie Sie Hilfe Bekommen
Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Wenn Sie nicht mit dem Internet verbunden sind, finden Sie weitere Informationen auf Ihrer Bestellung, auf dem Lieferschein, auf der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie... -
Seite 23: Quick Resource Locator Für Das Dell Emc Poweredge R240 System
übermittelt sie an den technischen Support von Dell EMC. • Automatische Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Informationen zum Systemstatus Ihrer Geräte und lädt sie über eine sichere Verbindung auf Dell EMC hoch. Anhand dieser Informationen kann der technische Support von Dell EMC das Problem diagnostizieren. •... - Seite 24 Auf welche dieser Vorteile Sie Anspruch haben, hängt davon ab, welchen Dell EMC Service Sie für Ihr Gerät erworben haben. Weitere Informationen über SupportAssist erhalten Sie auf Dell.com/supportassist. Wie Sie Hilfe bekommen...
-
Seite 25: Sicherheitshinweise
Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
