Entfernen der Rückwandplatine
Voraussetzungen
VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem
System entfernen, bevor Sie die Rückwandplatine entfernen.
VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den
jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3. Entfernen Sie die Luftstromverkleidung.
4. Entfernen Sie alle Laufwerke.
5. Trennen Sie gegebenenfalls das Signal- und Stromkabel des optischen Laufwerks vom System.
ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen.
6. Trennen Sie das Kabel der Laufwerkrückwandplatine vom Anschluss auf der Systemplatine.
Schritte
1. Drücken Sie auf die blauen Freigabelaschen, um die Laufwerkrückwandplatine von den Haken am System zu lösen.
2. Heben Sie die Laufwerkrückwandplatine aus dem System heraus.
ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus
den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.

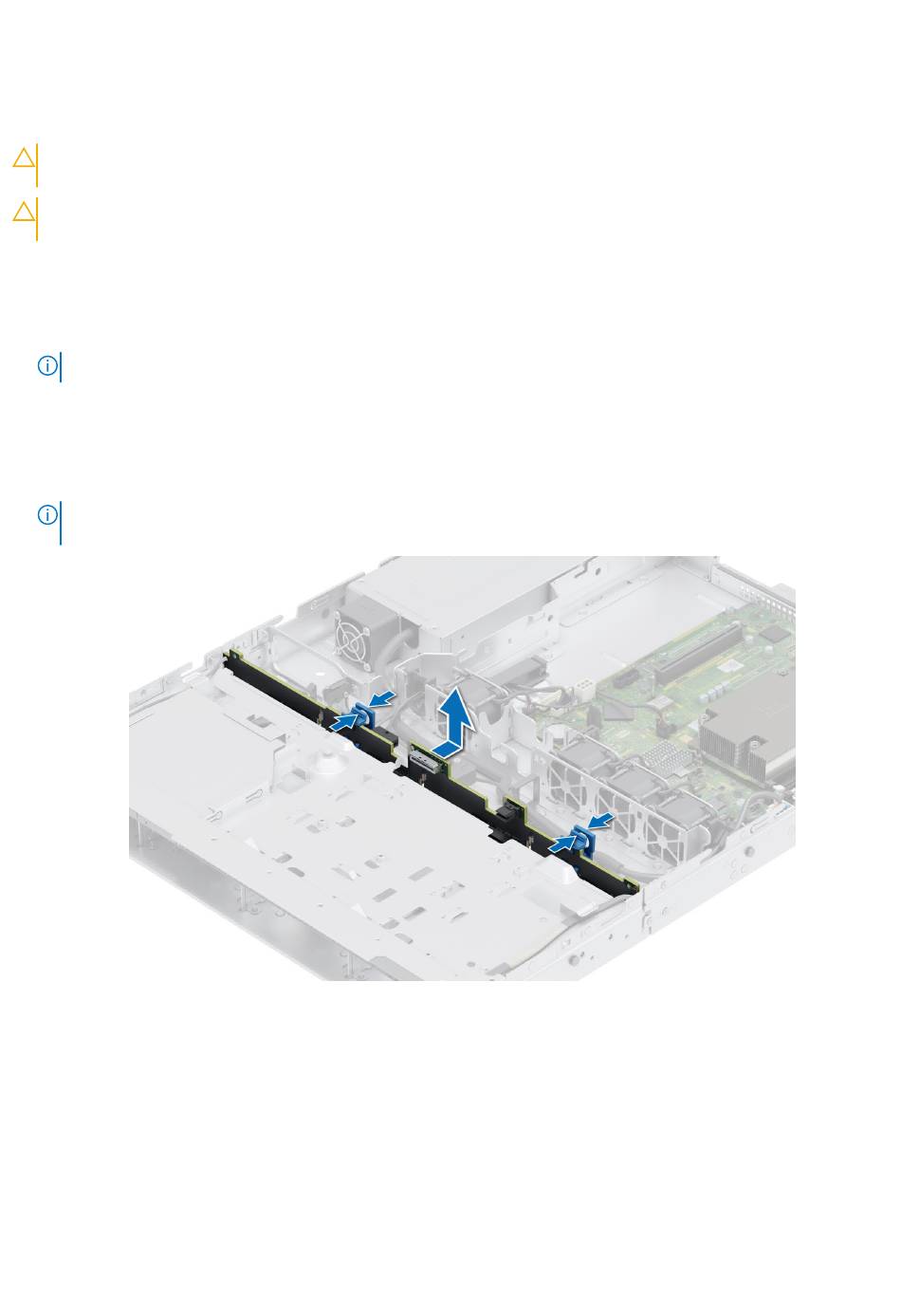

Abbildung 24. Entfernen der Rückwandplatine
Nächste Schritte
Setzen Sie die Laufwerkrückwandplatine wieder
Laufwerkrückwandplatine installieren
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
Vor der Arbeit an Komponenten im Inneren Ihres
ein.
Systems.
Installieren und Entfernen von Systemkomponenten 35
