Nächste Schritte
1. Befolgen Sie die Anweisungen im Kapitel
2. Drücken Sie beim Start <F2>, um das System-Setup aufzurufen, und vergewissern Sie sich, dass die Prozessorinformationen mit der
neuen Systemkonfiguration übereinstimmen.
3. Führen Sie die Systemdiagnose aus, um sicherzustellen, dass der neue Prozessor korrekt funktioniert.

Erweiterungskarten und Erweiterungskarten-Riser

ANMERKUNG: Wenn eine Erweiterungskarte nicht unterstützt wird oder fehlt, riser protokolliert der iDRAC und Lifecycle Controller
ein Ereignis. Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer
Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten" im Troubleshooting-
Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals.

Richtlinien zur Installation von Erweiterungskarten

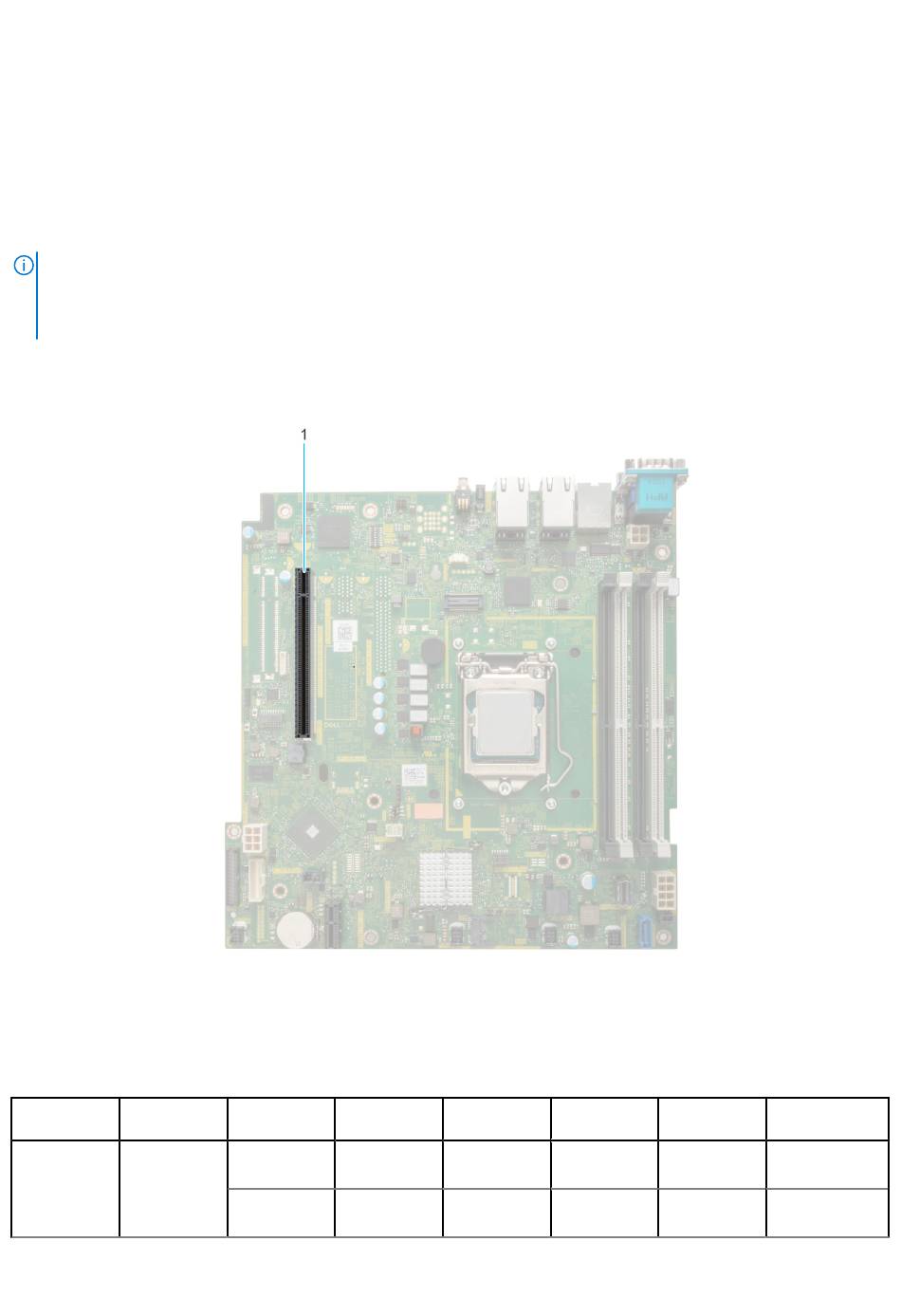

Abbildung 48. Erweiterungskarten-Steckplätze
1. Butterfly-Riser-Anschluss
Die folgende Tabelle die Konfigurationen zu den Erweiterungskarten-Risern:
Tabelle 20. Erweiterungskarten-Riser-Konfigurationen
Konfiguratio Erweiterungs
nen karten-Riser
Konfiguration Butterfly-Riser 1
0
After working inside your system
PCIe- Steuern des
Steckplätze Prozessors
Prozessor 1
2 Prozessor 1
(Nach der Arbeit an Komponenten im Inneren des Systems).
Höhe Baulänge
Halbe Bauhöhe Halbe
Baulänge
Halbe Bauhöhe Halbe
Baulänge
Installieren und Entfernen von Systemkomponenten
Steckplatzbr Stromversorgu
eite ng
x8 25 W
x16 25 W
