Dell EMC PowerEdge R250 Installations- Und Servicehandbuch Seite 45

Tabelle 13. Kabelführung – Konfiguration mit 4 verkabelten 3,5-Zoll-Laufwerken
Von
HDD0 (HDD0-Signalanschluss)
HDD1 (HDD1-Signalanschluss)
HDD2 (HDD2-Signalanschluss)
HDD3 (HDD3-Signalanschluss)
Stromanschluss an HDD0, HDD1, HDD2 und HDD3
ODD-Anschluss (optisches Festplattenlaufwerk)

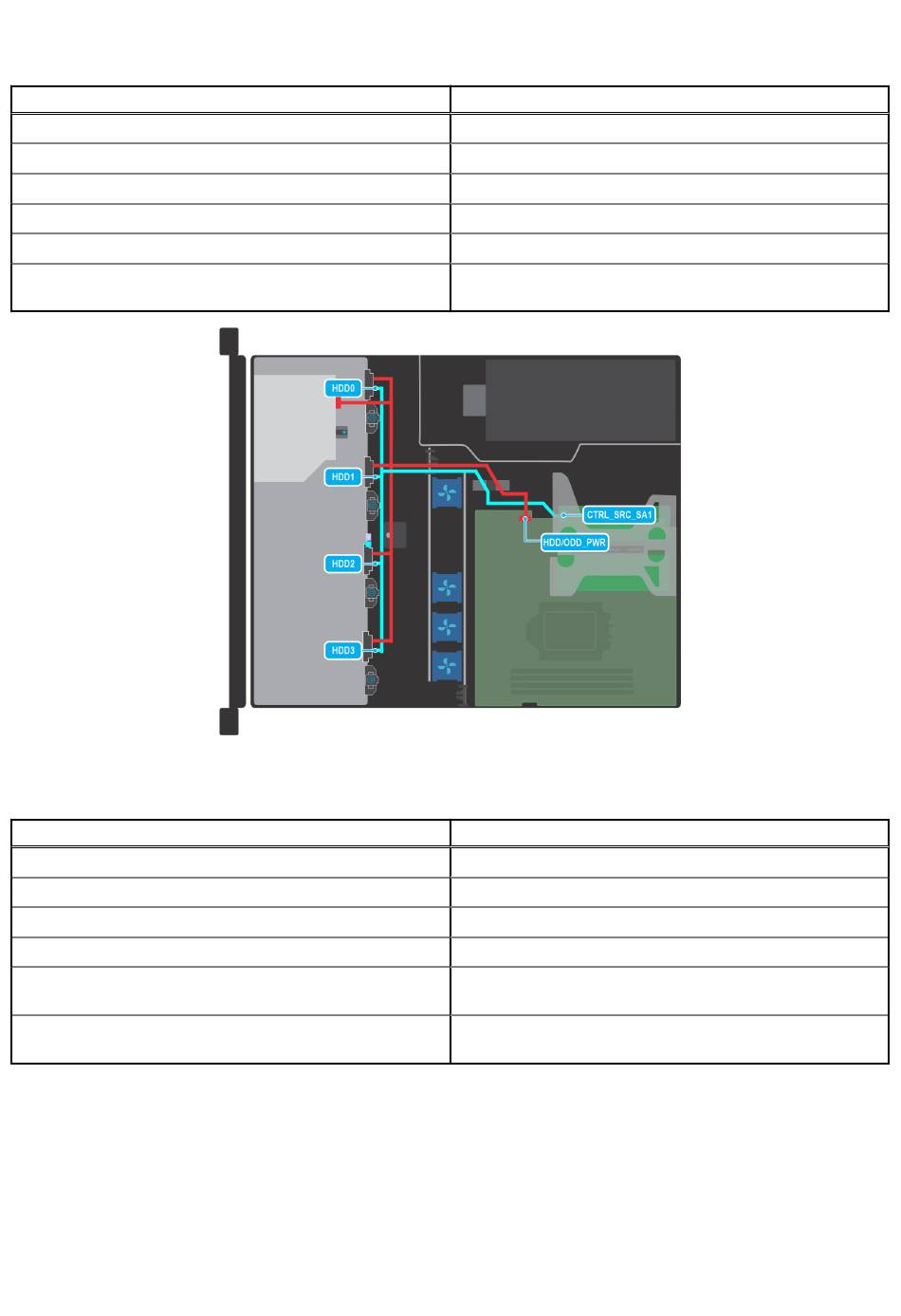

Abbildung 37. Kabelführung – Konfiguration mit 4 verkabelten 3,5-Zoll-Laufwerken mit PERC
Tabelle 14. Kabelführung – Konfiguration mit 4 verkabelten 3,5-Zoll-Laufwerken mit PERC
Von
HDD0 (HDD0-Signalanschluss)
HDD1 (HDD1-Signalanschluss)
HDD2 (HDD2-Signalanschluss)
HDD3 (HDD3-Signalanschluss)
Stromanschluss an HDD0, HDD1, HDD2 und HDD3
ODD-Anschluss (optisches Festplattenlaufwerk)
Um
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
PIB_CONNECTOR (PIB-Anschluss auf der Hauptplatine)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
Um
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
Installieren und Entfernen von Systemkomponenten 45
