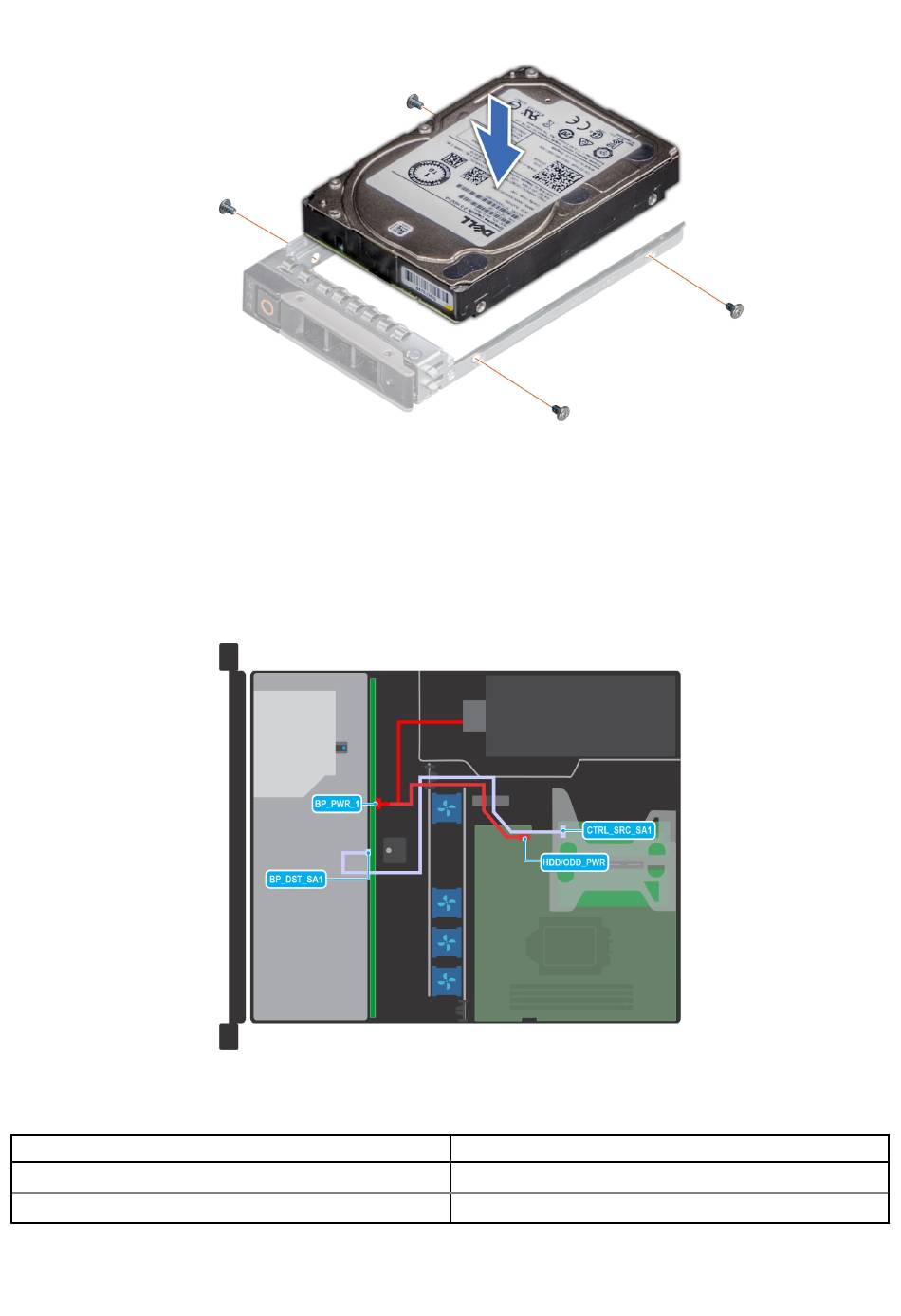

Abbildung 33. Einsetzen eines Laufwerks in den Laufwerkträger
Nächste Schritte
1.
Installieren Sie den
Laufwerkträger.
Kabelführung
Abbildung 34. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit PERC-Adapter
Tabelle 11. Kabelführung – 4 x 3,5-Zoll-Rückwandplatinenkonfiguration mit PERC-Adapter
Von
BP_PWR_1 (Stromanschluss auf der Rückwandplatine)
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
Zu
HDD/ODD_PWR (PIB-Anschluss auf der Hauptplatine)
BP_DST_SA1 (Signalanschluss auf der Rückwandplatine)
Installieren und Entfernen von Systemkomponenten
43
