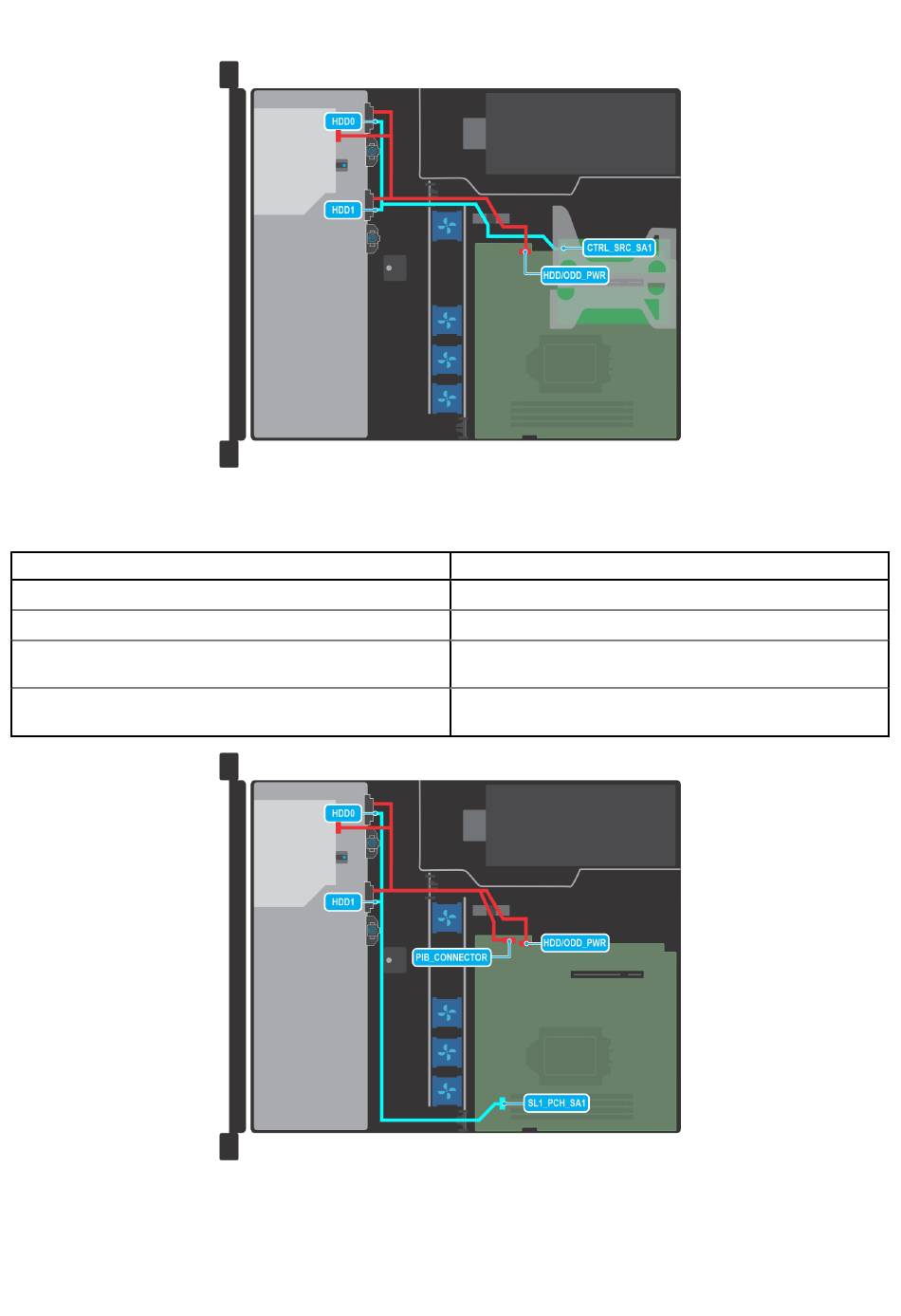

Abbildung 38. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit PERC
Tabelle 15. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit PERC
Von
HDD0 (HDD0-Signalanschluss)
HDD1 (HDD1-Signalanschluss)
Stromanschluss an HDD0 und HDD1
ODD-Anschluss (optisches Festplattenlaufwerk)
Abbildung 39. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit SATA-Anschluss
46 Installieren und Entfernen von Systemkomponenten
Um
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
CTRL_SRC_SA1 (Signalanschluss auf dem PERC)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
