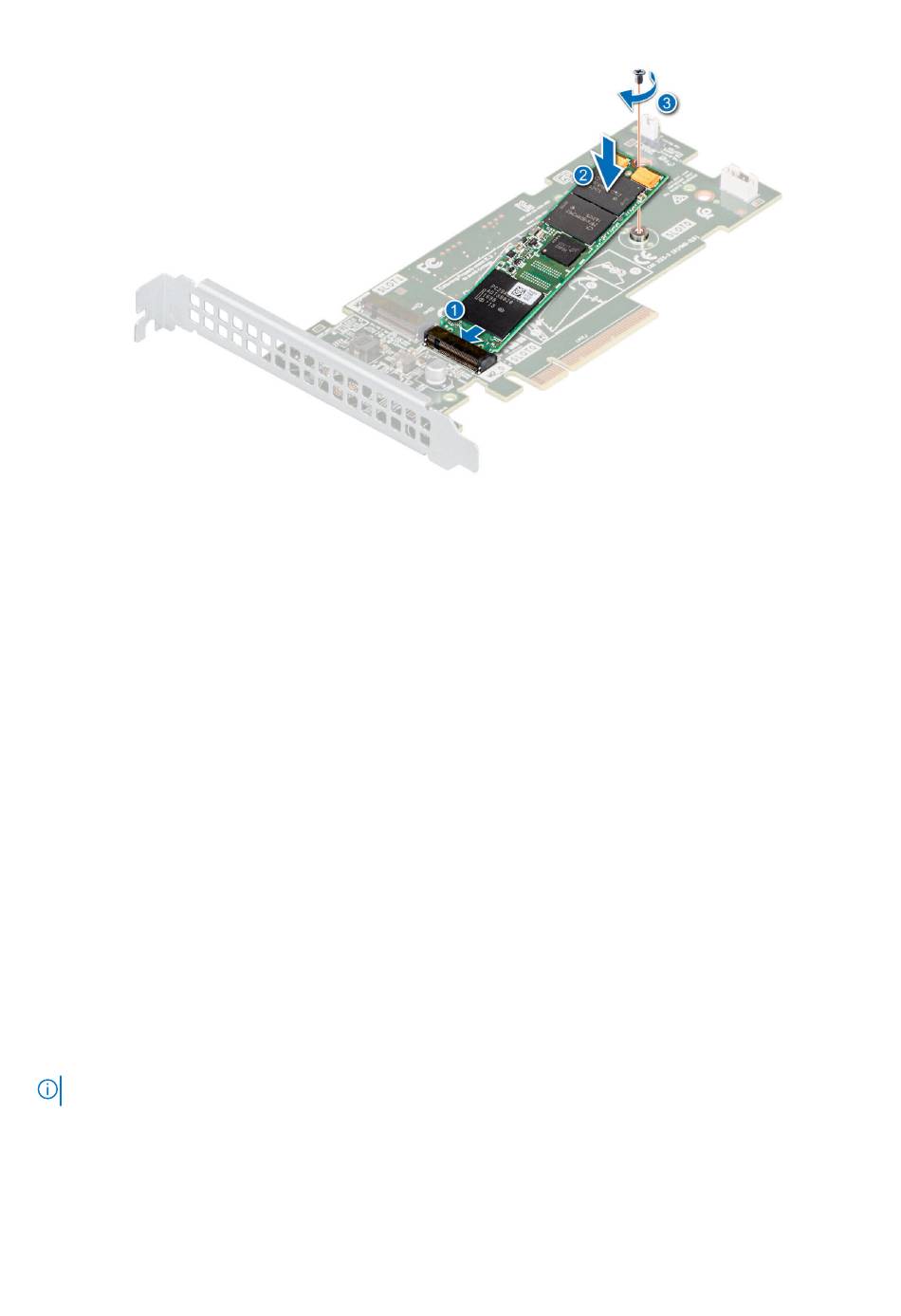

Abbildung 62. Einbauen des M.2-SSD-Moduls
Nächste Schritte
1. Setzen Sie die BOSS-S1-Karte im Erweiterungskarten-Riser ein.
2. Installieren Sie den Erweiterungskarten-Riser.
3. Installieren Sie das Kühlgehäuse.
4. Befolgen Sie die Schritte unter
PERC
Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Entfernen des Adapter-PERC
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3.
Entfernen Sie die Luftstromverkleidung.
4. Entfernen Sie den Erweiterungskarten-Riser.
Schritte
1. Trennen Sie die SAS-Kabel vom Adapter-PERC.
2. Ziehen Sie den Adapter-PERC aus dem PCIe-Steckplatz auf dem Erweiterungskarten-Riser.
ANMERKUNG:
Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
Nach der Arbeit an Komponenten im Innern des
Vor der Arbeit an Komponenten im Inneren Ihres
Systems.
Systems.
Installieren und Entfernen von Systemkomponenten
