Installieren Des Linken Bedienfelds - Dell EMC PowerEdge R250 Installations- Und Servicehandbuch

Abbildung 74. Entfernen des linken Bedienfelds
Nächste Schritte
Setzen Sie das linke Bedienfeld wieder

Installieren des linken Bedienfelds

Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Schritte im Abschnitt
3. Entfernen Sie die Frontblende.
4. Entfernen Sie die Luftstromverkleidung.
Schritte
1. Führen Sie das Bedienfeldkabel durch die Seite und die Führungsschlitze des Systems.
ANMERKUNG: Verlegen Sie das Kabel korrekt, damit es nicht abgeklemmt oder gequetscht wird.
2. Richten Sie das die linke Bedienfeldbaugruppe am Steckplatz im System aus und setzen Sie sie in den Steckplatz ein.
3. Schließen Sie das Kabel des Bedienfelds an dem Systemplatinenanschluss an.
4. Ziehen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben zur Befestigung der linken Bedienfeldgruppe am System an.
ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.

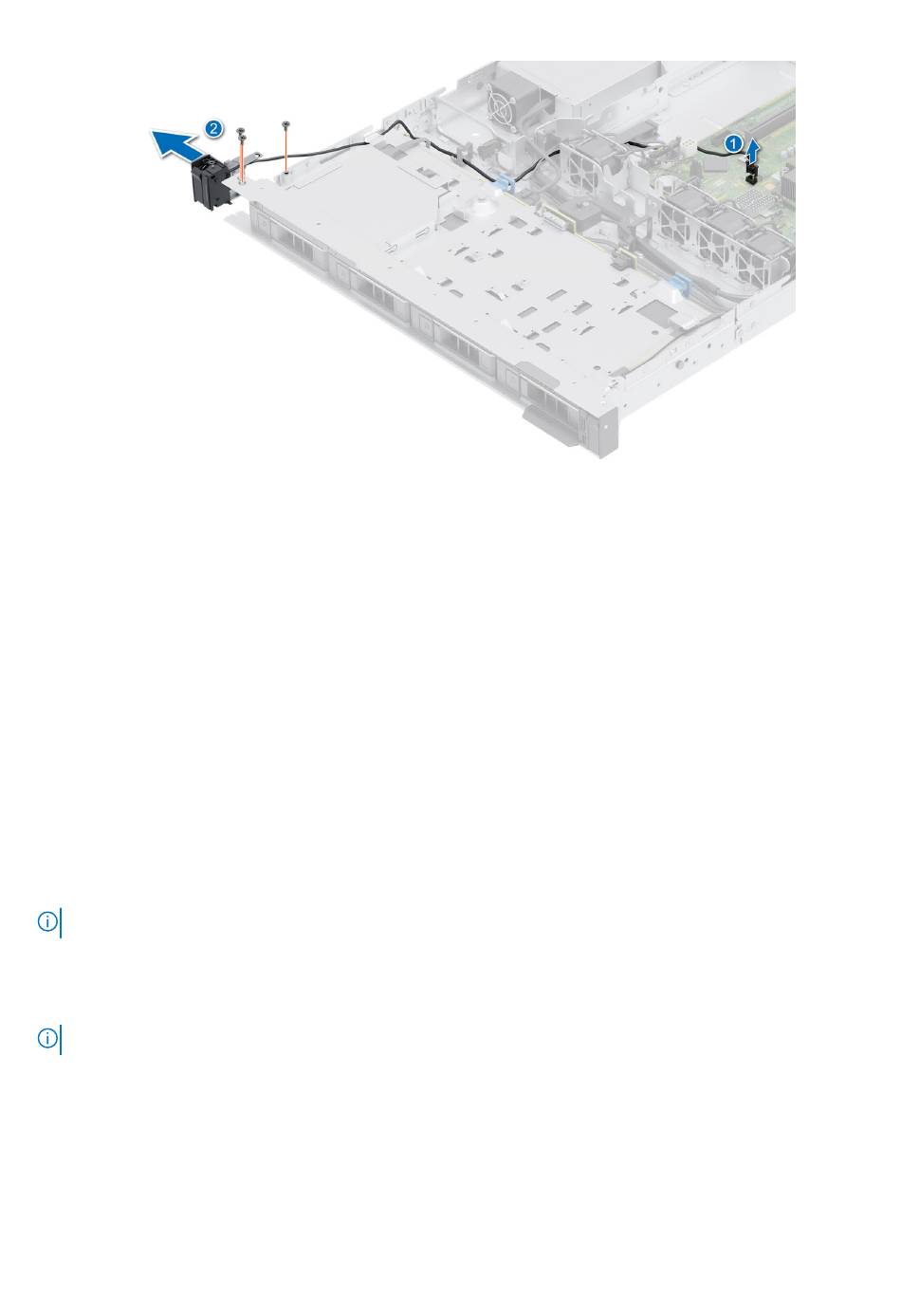

Abbildung 75. Installieren des linken Bedienfelds
80 Installieren und Entfernen von Systemkomponenten
ein.
Vor der Arbeit an Komponenten im Inneren Ihres Systems.
