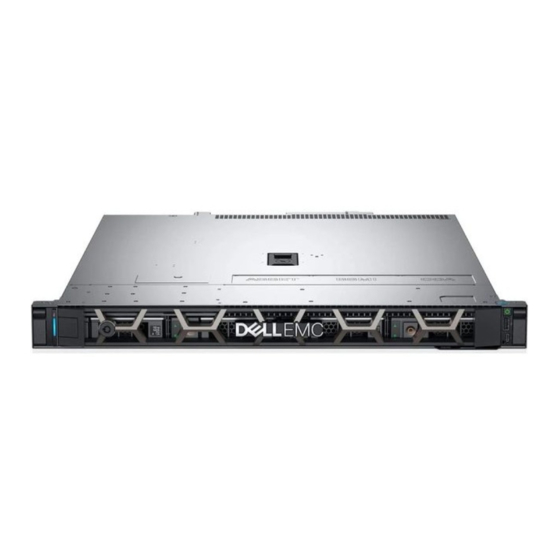

Dell EMC PowerEdge R240 Installations- Und Servicehandbuch
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R240:
- Handbuch für technische daten (25 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R240
Inhaltszusammenfassung für Dell EMC PowerEdge R240
- Seite 1 Dell EMC PowerEdge R240 Installations- und Service-Handbuch Vorschriftenmodell: E57S Series Vorschriftentyp: E57S001 Dec 2020 Rev. A06...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 6 Kapitel 2: Übersicht des Dell EMC PowerEdge R240-Systems.............7 Frontansicht des Systems..............................7 Bedienfelder..................................8 Rückansicht des Systems..............................9 Das Systeminnere................................10 Ausfindigmachen des Informationsschilds Ihres Systems....................11 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............13 Einrichten Ihres Systems..............................13 iDRAC-Konfiguration................................ - Seite 4 Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter............31 Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerksadapter.............. 32 Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger..........33 Einsetzen eines 3,5-Zoll-Laufwerksadapters in einen 3,5-Zoll-Laufwerksträger..........34 Entfernen eines verkabelten Laufwerks........................35 Installieren eines verkabelten Laufwerks........................36 Entfernen des verkabelten Laufwerks aus dem Laufwerksträger................37 Einsetzen eines verkabelten Laufwerks in den Laufwerksträger................
- Seite 5 Kapitel 7: Wie Sie Hilfe bekommen....................89 Informationen zum Recycling oder End-of-Life-Service....................89 Kontaktaufnahme mit Dell..............................89 Zugriff auf Systeminformationen mithilfe von QRL......................89 Quick Resource Locator für das Dell EMC PowerEdge R240-System..............90 Automatische Unterstützung mit SupportAssist......................90 Kapitel 8: Dokumentationsangebot....................91 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument... -
Seite 7: Kapitel 2: Übersicht Des Dell Emc Poweredge R240-Systems
● Bis zu vier 3,5-Zoll-SAS-, -SATA- oder -Solid-State-Laufwerke; oder vier verkabelte 3,5-Zoll-Laufwerke; oder zwei verkabelte 3,5-Zoll- Laufwerke. Weitere Informationen finden Sie in „Dell EMC PowerEdge R240 – Technische Daten“. ANMERKUNG: Sämtliche Instanzen der SAS-, SATA- und Solid-State-Laufwerke werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben. -
Seite 8: Bedienfelder
5. Laufwerk (4) ANMERKUNG: Die LED-Funktion wird bei der Konfiguration mit einem verkabelten Festplattenlaufwerk nicht unterstützt. Weitere Informationen zu den Ports finden Sie in „Dell EMC PowerEdge R240 – Technische Daten“. Bedienfelder Linkes Bedienfeld Abbildung 3. Ansicht des linken Bedienfelds 1. -
Seite 9: Rückansicht Des Systems
9. Systemidentifikationstaste 10. Kabelanschluss für Systemstatusanzeige (Kabelführungsarm) 11. USB 3.0-Anschlüsse (2) 12. Für iDRAC vorgesehener NIC-Port 13. VGA-Port Weitere Informationen zu den Ports und Anschlüssen finden Sie in „Dell EMC PowerEdge R240 – Technische Daten“. Übersicht des Dell EMC PowerEdge R240-Systems... -
Seite 10: Das Systeminnere
Das Systeminnere Abbildung 6. Das Systeminnere – System mit 4 3,5-Zoll-Laufwerken 1. Optisches Laufwerk 2. Eingriffschalter 3. Verkabeltes Wechselstromnetzteil 4. Erweiterungskarten-Riser 5. Prozessor und Kühlkörper 6. Speichermodulsockel 7. Systemplatine 8. Lüfter (4) 9. Laufwerkrückwandplatine Übersicht des Dell EMC PowerEdge R240-Systems... -
Seite 11: Ausfindigmachen Des Informationsschilds Ihres Systems
Express-Servicecode und die Service-Tag-Nummer einsehen, indem Sie das Informationsschild auf der Vorderseite des Systems herausziehen. Alternativ können sich diese Informationen auch auf dem als Mini-Enterprise-Service-Tag (MEST) bezeichneten Etikett auf dem Gehäuse an der Rückseite des Systems befinden. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. - Seite 12 Abbildung 8. Ausfindigmachen der Service-Tag-Nummer Ihres Systems 1. Informationsschild (Vorderseite) 2. Informationsschild (Rückansicht) 3. OpenManage Mobile (OMM)-Etikett 4. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 5. Service-Tag, Express-Servicecode, QRL-Etikett Übersicht des Dell EMC PowerEdge R240-Systems...
-
Seite 13: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration
Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert. -
Seite 14: Melden Sie Sich Bei Idrac An
Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen: Tabelle 2. Firmware und Treiber Methoden Speicherort Über die Dell EMC Support-Website Verwendung von Dell Remote Access Controller Lifecycle Controller (iDRAC mit LC) Verwendung von Dell Repository Manager (DRM) Verwendung von Dell OpenManage Enterprise Verwendung von Dell OpenManage Enterprise... -
Seite 15: Herunterladen Von Treibern Und Firmware
Verwendung von Dell OpenManage Deployment Toolkit (DTK) Verwendung von virtuellen iDRAC-Medien Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren. -
Seite 16: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. -
Seite 17: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
ANMERKUNG: Es wird empfohlen, bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage zu verwenden und ein Erdungsarmband zu tragen. Vor der Arbeit an Komponenten im Inneren Ihres Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). -
Seite 18: Frontblende
Frontblende Entfernen der Frontverkleidung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Halten Sie den Blendenschlüssel griffbereit. Schritte 1. Entsperren Sie die Blende. 2. Drücken Sie die Entriegelungstaste und entfernen Sie das linke Ende der Blende. 3. Lösen Sie das rechte Ende der Blende und entfernen Sie die Blende. Abbildung 9. -
Seite 19: Systemabdeckung
Abbildung 10. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. 3. Falls zutreffend, nehmen Sie das System aus dem Rack. ANMERKUNG: Weitere Informationen finden Sie im Schieneninstallationshandbuch unter . Schritte 1. -
Seite 20: Systemabdeckung Anbringen
Abbildung 11. Systemabdeckung entfernen Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. 4. Falls zutreffend, nehmen Sie das System aus dem Rack. ANMERKUNG: Weitere Informationen finden Sie im Schieneninstallationshandbuch unter . - Seite 21 Abbildung 12. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Installieren und Entfernen von Systemkomponenten...
-
Seite 22: Luftstromverkleidung
Luftstromverkleidung Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 23: Lüfter
Abbildung 14. Installieren des Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Lüfter Entfernen eines Platzhalters für einen Kühlungslüfter Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 24: Installieren Eines Platzhalters Für Einen Kühlungslüfter
Nächste Schritte 1. Bringen Sie ggf. den Lüfterplatzhalter an oder installieren Sie den Lüfter. Installieren eines Platzhalters für einen Kühlungslüfter Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 25: Einsetzen Eines Kühlungslüfters
Abbildung 17. Entfernen eines Kühlungslüfters Nächste Schritte Bringen Sie den Lüfterplatzhalter wieder an oder bauen Sie den Lüfter ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 26: Laufwerke
Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Entfernen Sie die Frontblende. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. -
Seite 27: Entfernen Eines Hot-Swap-Fähigen Laufwerks
Abbildung 20. Einsetzen eines Laufwerkplatzhalters Nächste Schritte Bringen Sie die Frontverkleidung wieder Entfernen eines Hot-Swap-fähigen Laufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Laufwerksanzeigen aus sind, kann das Laufwerk ausgebaut werden. -
Seite 28: Einbauen Des Hot-Swap-Fähigen Laufwerks
Abbildung 21. Entfernen eines Hot-Swap-fähigen Laufwerks Nächste Schritte Bauen Sie das Laufwerk wieder ein oder installieren Sie einen Laufwerkplatzhalter. Einbauen des Hot-Swap-fähigen Laufwerks Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder einsetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. -
Seite 29: Laufwerk Aus Laufwerkträger Entfernen
Entfernen Sie den Laufwerkplatzhalter. Schritte 1. Drücken Sie die Entriegelungstaste auf der Vorderseite des Laufwerksträgers, um den Verschlussbügel zu öffnen. 2. Schieben Sie das Laufwerk in den Laufwerkssteckplatz. 3. Schließen Sie den Laufwerksverschlussbügel, um das Laufwerk zu sichern. Abbildung 22. Einbauen des Hot-Swap-fähigen Laufwerks Nächste Schritte Bringen Sie die Frontverkleidung wieder Laufwerk aus Laufwerkträger entfernen... -
Seite 30: Einsetzen Des Laufwerks In Den Laufwerkträger
Abbildung 23. Laufwerk aus Laufwerkträger entfernen Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die in Sicherheitshinweise. aufgelisteten Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie den Laufwerkplatzhalter. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerksträger ein, dass der Laufwerkanschluss in Richtung der Rückseite des Trägers zeigt. 2. -
Seite 31: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter
Abbildung 24. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. 2. Falls zuvor entfernt, installieren Sie die Frontblende. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerksadapter Schritte 1. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 1) die Schrauben auf der Seite des 3,5-Zoll-Laufwerksadapters. ANMERKUNG: Wenn das 2,5-Zoll-Laufwerk über Torx-Schrauben verfügt, verwenden Sie einen Torx 6-Schraubendreher, um das Laufwerk aus einem 3,5-Zoll-Laufwerksadapter zu entfernen. -
Seite 32: Einsetzen Eines 2,5-Zoll-Laufwerks In Einen 3,5-Zoll-Laufwerksadapter
Abbildung 25. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter Nächste Schritte Installieren Sie ein 2,5-Zoll-Laufwerk im 3,5-Zoll-Laufwerksadapter. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll- Laufwerksadapter Schritte 1. Richten Sie die Schraubenbohrungen des 2,5-Zoll-Laufwerks an den Schraubenbohrungen des 3,5-Zoll-Laufwerksadapters aus. 2. Bringen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben an, um das Laufwerk am 3,5-Zoll-Laufwerksadapter zu befestigen. -
Seite 33: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger
Abbildung 26. Einsetzen eines 2,5-Zoll-Laufwerks in einen 3,5-Zoll-Laufwerksadapter Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll- Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Entfernen Sie den 3,5-Zoll-Festplattenträger. -
Seite 34: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Einen 3,5-Zoll-Laufwerksträger
Abbildung 27. Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie einen 3,5-Zoll-Laufwerksadapter in einen 3,5-Zoll-Laufwerksträger ein. Einsetzen eines 3,5-Zoll-Laufwerksadapters in einen 3,5-Zoll- Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. Schritte 1. Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks auf die Rückseite des Laufwerkträgers ausgerichtet ist. -
Seite 35: Entfernen Eines Verkabelten Laufwerks
Abbildung 28. Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerksträger Nächste Schritte Setzen Sie wieder einen 3,5-Zoll-Festplattenträger ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines verkabelten Laufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. -
Seite 36: Installieren Eines Verkabelten Laufwerks
Abbildung 29. Entfernen eines verkabelten Laufwerks Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Installieren eines verkabelten Laufwerks Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 37: Entfernen Des Verkabelten Laufwerks Aus Dem Laufwerksträger
Abbildung 30. Installieren eines verkabelten Laufwerks Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen des verkabelten Laufwerks aus dem Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 38: Einsetzen Eines Verkabelten Laufwerks In Den Laufwerksträger
Abbildung 31. Entfernen des verkabelten Laufwerks aus dem Laufwerksträger Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen eines verkabelten Laufwerks in den Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 39: Eingriffschalter
Abbildung 32. Einsetzen eines verkabelten Laufwerks in den Laufwerksträger Nächste Schritte 1. Rufen Sie das System-Setup auf und stellen Sie sicher, dass der Controller des Laufwerks aktiviert ist. 2. Beenden Sie das System-Setup und starten Sie das System neu. 3. Installieren Sie jede Software, die gemäß der Beschreibung in der Dokumentation zum Laufwerk für den Betrieb des Laufwerks benötigt wird. -
Seite 40: Installieren Des Eingriffsschalters
Abbildung 33. Entfernen des Eingriffsschalters Nächste Schritte Bauen Sie den Eingriffsschalter wieder ein. Installieren des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Schritte 1. -
Seite 41: Systemspeicher
Systemspeicher Richtlinien für Systemspeicher Das System enthält vier Speichersockel, die in zwei Kanälen organisiert sind. In jedem Kanal ist der erste Sockel weiß und der zweite Sockel schwarz gekennzeichnet. Abbildung 35. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 3. Speicherkanäle Speichersockelpositionen auf der Systemplatine Prozessor 1 Kanal 0: Speichersteckplätze A1 und A3... -
Seite 42: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung. -
Seite 43: Installieren Eines Speichermoduls
Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. 2. Drücken Sie die Lösevorrichtungen nach außen an beiden Enden des Speichermodulsockels um das Speichermodul aus dem Sockel zu lösen. -
Seite 44: Erweiterungskarten Und Erweiterungskarten-Riser
Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie im Abschnitt zur Behebung von Fehlern mit Erweiterungskarten im Troubleshooting-Leitfaden für den Dell EMC PowerEdge Server unter weitere Informationen dazu. Richtlinien zum Einsetzen von Erweiterungskarten Die folgende Tabelle enthält Richtlinien für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer... - Seite 45 Abbildung 38. Erweiterungskarten-Riser Tabelle 6. Technische Daten der Erweiterungskarten-Riser PCIe- Riser PCIe-Steckplatzhöhe PCIe-Steckplatzlänge Steckplatzbreite Steckplatz Steckplatz 1 x8-PCIe Flaches Profil Halbe Baulänge Steckplatz 2 x16 PCIe Flaches Profil / volle Bauhöhe Halbe Baulänge Tabelle 7. Riser-Konfiguration Kartentyp Steckplatzpriorität Maximale Anzahl der unterstützten Karten PERC H730P+, Adapter, Plus PERC H330+, Adapter, Plus...
-
Seite 46: Entfernen Des Erweiterungskarten-Risers
Entfernen des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie das Kühlgehäuse. Schritte 1. Öffnen Sie den blauen Rückhalteriegel des Erweiterungskarten-Risers auf dem System. 2. -
Seite 47: Installieren Des Erweiterungskarten-Risers
Abbildung 40. Installieren des Abdeckblechs des Erweiterungskarten-Risers Nächste Schritte Bringen Sie gegebenenfalls den Erweiterungskarten-Riser wieder Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 48: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser
Abbildung 41. Entfernen des Abdeckblechs des Erweiterungskarten-Risers 2. Halten Sie den Erweiterungskarten-Riser an den blauen Griffstellen fest und richten Sie die Erweiterungskarte an dem Anschluss auf der Systemplatine aus. 3. Senken Sie den Erweiterungskarten-Riser ab, bis er fest im Anschluss auf der Systemplatine sitzt. 4. - Seite 49 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie das Kühlgehäuse. Entfernen Sie den Erweiterungskarten-Riser, wenn dieser installiert ist. 5. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Schritte 1. Drehen Sie den Erweiterungskarten-Riser um und fassen Sie die Erweiterungskarte an den Kanten an und entfernen Sie die Karte aus dem Riser.
-
Seite 50: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser
Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. -
Seite 51: M.2-Ssd-Modul
Abbildung 46. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Nächste Schritte Installieren Sie wieder den Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. 2. -
Seite 52: Installieren Des M.2-Ssd-Moduls
Abbildung 47. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Installieren des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise in Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. 4. -
Seite 53: Systembatterie
Abbildung 48. Installieren des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Entfernen einer Erweiterungskarte. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. - Seite 54 Abbildung 49. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. Schieben Sie die Batterieverriegelung leicht weg. ANMERKUNG: Stellen Sie sicher, dass Sie die Batterieklammer nicht mehr als 3,2 Millimeter schieben, da dies zu Schäden am Teil führen kann. b.
-
Seite 55: Optionaler Interner Usb-Speicherstick
Nächste Schritte Installieren Sie den Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. 4. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen: a. -
Seite 56: Installieren Des Optionalen Optischen Laufwerks
ANMERKUNG: Notieren Sie das Routing von Strom- und Datenkabel, wenn Sie diese von der Systemplatine und vom optischen Laufwerk trennen. Schritte 1. Drücken Sie auf die Freigabelasche, um das optische Laufwerk vom System zu lösen. 2. Ziehen Sie das optische Laufwerk aus dem System heraus, bis es vollständig aus dem Schacht für das optische Laufwerk entfernt ist. 3. -
Seite 57: Prozessor Und Kühlkörper
Abbildung 52. Installieren des optionalen optischen Laufwerks Nächste Schritte Bringen Sie die Frontverkleidung an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Prozessor und Kühlkörper Entfernen des Kühlkörpers Voraussetzungen WARNUNG: Der Kühlkörper fühlt sich nach dem Ausschalten des Systems möglicherweise noch eine Zeit lang heiß an. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. -
Seite 58: Entfernen Des Prozessors
Abbildung 53. Entfernen des Kühlkörpers Nächste Schritte 1. Wenn Sie einen fehlerhaften Kühlkörper entfernen, tauschen Sie den Kühlkörper aus. Andernfalls entfernen Sie den Prozessor. Entfernen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 59: Einbauen Des Prozessors
Nächste Schritte Bauen Sie den Prozessor ein. Installieren Sie den Kühlkörper. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Luftstromverkleidung. -
Seite 60: Optionales Idsdm- Oder Vflash-Modul
2. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen. ANMERKUNG: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist nur für die einmalige Verwendung bestimmt. -
Seite 61: Installieren Der Optionalen Idsdm- Oder Vflash-Karte
Schritte Greifen Sie die Zuglasche und ziehen Sie die IDSDM/vFlash-Karte daran aus dem System. Nächste Schritte ANMERKUNG: Wenn Sie das IDSDM- oder vFlash-Modul austauschen, entfernen Sie die MicroSD-Karten. Setzen Sie das IDSDM/vFlash-Modul wieder ein. Installieren der optionalen IDSDM- oder vFlash-Karte Voraussetzungen 1. -
Seite 62: Entfernen Der Mikro-Sd-Karte
Entfernen der Mikro-SD-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das Kühlgehäuse. Entfernen Sie das IDSDM- bzw. vFlash-Modul. Schritte 1. Suchen Sie den Steckplatz für microSD-Karten auf dem vFlash/IDSDM-Modul und drücken Sie auf die Karte, um sie teilweise aus dem Steckplatz zu lösen. -
Seite 63: Laufwerkrückwandplatine
ANMERKUNG: Setzen Sie beim Wiedereinsetzen die MicroSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. Schritte 1. Machen Sie den MicroSD-Kartenanschluss auf dem IDSDM/vFlash-Modul ausfindig. Richten Sie die MicroSD-Karte entsprechend aus und führen Sie das Kartenende mit den Kontaktstiften in den Steckplatz ein. -
Seite 64: Laufwerkrückwandplatine Entfernen
Abbildung 60. 3,5-Zoll-SAS/SATA-Rückwandplatine (x4) 1. Freigabelasche (2) 2. SAS-A0-Anschluss der Rückwandplatine (BP_SAS_A) 3. Stromanschluss A der Rückwandplatine (BP_PWR_A) 4. Signalanschluss der Rückwandplatine (BP_SIG) Laufwerkrückwandplatine entfernen Voraussetzungen VORSICHT: Die Nummern der einzelnen Laufwerke müssen notiert und vor dem Entfernen auf den jeweiligen Laufwerken vermerkt werden, damit sie an den gleichen Laufwerkssteckplätzen wieder eingesetzt werden können. -
Seite 65: Installieren Der Laufwerkrückwandplatine
Installieren der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Entfernen Sie die Laufwerke. ANMERKUNG: Stellen Sie sicher, dass Sie die Kabel des Bedienfelds aus den Kabelführungsklemmen entfernen, bevor Sie die Rückwandplatine entfernen, um Schäden an der Rückwandplatine zu vermeiden. -
Seite 66: Kabelführung
Kabelführung Abbildung 63. Kabelführung – 4 x 3,5-Zoll-Laufwerksrückwandplatine mit PERC Abbildung 64. Kabelführung – 4 x 3,5-Zoll-Laufwerksrückwandplatine mit SATA Installieren und Entfernen von Systemkomponenten... - Seite 67 Abbildung 65. Kabelführung – 4 verkabelte 3,5-Zoll-Laufwerke mit PERC Abbildung 66. Kabelführung – 4 verkabelte 3,5-Zoll-Laufwerke mit SATA Installieren und Entfernen von Systemkomponenten...
-
Seite 68: Netzteil
Abbildung 67. Kabelführung – 2 verkabelte 3,5-Zoll-Laufwerke mit PERC Abbildung 68. Kabelführung – 2 verkabelte 3,5-Zoll-Laufwerke mit SATA Netzteil ANMERKUNG: Weitere Informationen finden Sie in „Dell EMC PowerEdge R240 – Technische Daten“. Entfernen eines verkabelten Netzteils Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. -
Seite 69: Installieren Eines Verkabelten Netzteils
Entfernen Sie den Erweiterungskarten-Riser, wenn dieser installiert ist. Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 2) die Schraube, mit der das Netzteil am System befestigt ist. 2. Schieben Sie das Netzteil aus dem Netzteilschacht im Gehäuse. Abbildung 69. Entfernen eines verkabelten Netzteils Nächste Schritte Bringen Sie das verkabelte Wechselstrom-Netzteil wieder an. -
Seite 70: Systemplatine
Abbildung 70. Installieren eines verkabelten Netzteils Nächste Schritte 1. Verbinden Sie die Netzteilkabel mit den Anschlüssen auf der Hauptplatine und der Rückwandplatine. Installieren Sie gegebenenfalls den Erweiterungskarten-Riser. Installieren Sie das Kühlgehäuse. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. - Seite 71 Interner USB-Stick, falls eingebaut Internes Dual-SD-Modul, falls vorhanden 4. Trennen Sie alle Kabel, die mit der Systemplatine verbunden sind. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine aus dem System nehmen. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
-
Seite 72: Einsetzen Der Systemplatine
Abbildung 72. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einsetzen der Systemplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. 3. Wenn Sie die Systemplatine austauschen, entfernen Sie alle im Abschnitt Entfernen der Systemplatine aufgeführten Komponenten. - Seite 73 Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Erneutes Aktivieren des TPM für BitLocker-Benutzer. 7. Importieren Sie die neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Dell Integrated Remote Access Controller unter . Installieren und Entfernen von Systemkomponenten...
-
Seite 74: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion
Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash- Sicherungsgerät gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer dazu auf, die Sicherungsinformationen wiederherzustellen. -
Seite 75: Installieren Des Tpm-Moduls
Info über diese Aufgabe VORSICHT: Sobald das TPM-Plug-in-Modul eingesetzt ist, ist es kryptografisch an diese bestimmte Systemplatine gebunden. Wenn Sie versuchen, ein installiertes TPM-Steckmodul zu entfernen, wird die kryptografische Bindung gebrochen. Das entfernte TPM lässt sich dann nicht wieder auf der Systemplatine installieren und kann auch auf keiner anderen Systemplatine installiert werden. -
Seite 76: Initialisieren Des Tpm Für Bitlocker-Benutzer
Initialisieren des TPM für BitLocker-Benutzer Schritte 1. Initialisieren Sie das TPM. Weitere Informationen finden Sie unter Initialisieren des TPM für Intel TXT Benutzer. 2. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert). Initialisieren des TPM 1.2 für TXT-Benutzer Schritte 1. -
Seite 77: Installieren Des Linken Bedienfelds
Entfernen Sie die Frontblende. Entfernen Sie die Luftstromverkleidung. Schritte 1. Trennen Sie das Kabel des Bedienfelds von dem Systemplatinenanschluss. ANMERKUNG: Notieren Sie sich die Kabelführung, wenn Sie das Kabel von der Hauptplatine lösen. 2. Entfernen Sie mit einem entsprechenden Schraubenzieher die Schrauben, mit denen die linke Bedienfeldbaugruppe am System befestigt ist. -
Seite 78: Entfernen Des Rechten Bedienfelds
Abbildung 76. Installieren des linken Bedienfelds Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. -
Seite 79: Installieren Des Rechten Bedienfelds
Abbildung 77. Entfernen des rechten Bedienfelds Nächste Schritte Installieren des rechten Bedienfelds. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.. Entfernen Sie die Frontblende. - Seite 80 Abbildung 78. Installieren des rechten Bedienfelds Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.. Installieren und Entfernen von Systemkomponenten...
-
Seite 81: Kapitel 5: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Außerdem finden Sie hier einige grundlegende Informationen zu Jumpern und Switches und die Anschlüsse auf den verschiedenen Platinen im System. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren. -
Seite 82: Jumper-Einstellungen Auf Der Systemplatine
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. - Seite 83 Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. 2. Entfernen Sie die Systemabdeckung. 3. Setzen Sie den Jumper auf dem Systemplatinenjumper von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6. 4.
-
Seite 84: Kapitel 6: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes für Systemzustand und System-ID • iDRAC Direct-LED-Anzeigecodes • NIC-Anzeigecodes • Anzeigecodes für ein nicht redundantes verkabeltes Netzteil • Laufwerksanzeigecodes • Systemdiagnose Anzeigecodes für Systemzustand und System-ID Die Anzeige für Systemzustand und System-ID befindet sich auf dem linken Bedienfeld an der des Systems. -
Seite 85: Idrac Direct-Led-Anzeigecodes
Tabelle 9. Anzeigecodes für Systemzustand und System-ID (fortgesetzt) Anzeigecode für Systemzustand und Zustand System-ID Zeigt an, dass der System-ID-Modus aktiv ist. Drücken Sie den Schalter für Systemzustand Blau blinkend und System-ID, um zum Systemzustand-Modus zu wechseln. Stetig gelb leuchtend Zeigt an, dass sich das System im ausfallsicheren Modus befindet. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. -
Seite 86: Anzeigecodes Für Ein Nicht Redundantes Verkabeltes Netzteil
Tabelle 11. NIC-Anzeigecodes (fortgesetzt) Status Zustand Die Verbindungsanzeige leuchtet gelb und die Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Aktivitätsanzeige blinkt grün. Port-Geschwindigkeit verbunden und es werden Daten gesendet oder empfangen. Die Verbindungsanzeige leuchtet grün und die Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port- Aktivitätsanzeige leuchtet nicht. -
Seite 87: Systemdiagnose
Sekunden Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. -
Seite 88: Ausführen Der Integrierten Systemdiagnose Vom Start-Manager
Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden. Die Diagnose beginnt mit der Ausführung der Tests an allen erkannten Geräten. Ergebnisse Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Drücken Sie beim Hochfahren des Systems die Taste <F10>. -
Seite 89: Kapitel 7: Wie Sie Hilfe Bekommen
