Tabelle 16. Kabelführung – Konfiguration mit 2 verkabelten 3,5-Zoll-Laufwerken mit SATA-Anschluss
Von
HDD0 (HDD0-Signalanschluss)
HDD1 (HDD1-Signalanschluss)
Stromanschluss an HDD0 und HDD1
ODD-Anschluss (optisches Festplattenlaufwerk)
Systemspeicher
Richtlinien für Systemspeicher
Das PowerEdge R250-System unterstützt nicht registrierte DDR4-DIMMs (UDIMMs). Im Systemspeicher sind Anweisungen enthalten,
die vom Prozessor ausgeführt werden.
Das System enthält vier Speichersockel, die in zwei Kanälen organisiert sind. In jedem Kanal ist der erste Sockel weiß und der zweite
Sockel schwarz markiert.
Die Speicherkanäle sind folgendermaßen organisiert:
Tabelle 17. Speicherkanäle
Kanal 0
A1 und A3

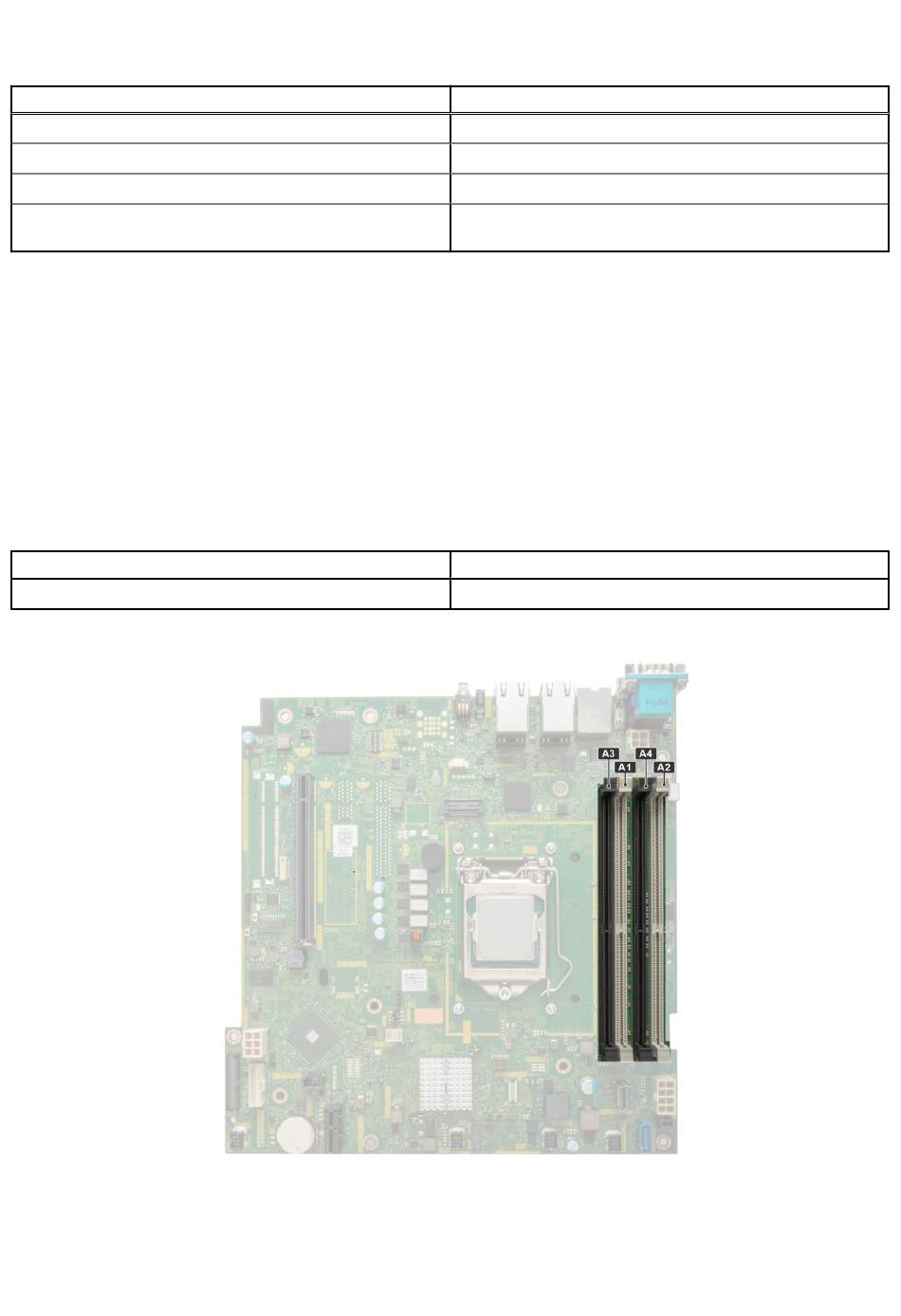

Abbildung 40. Position der Speichersockel
Um
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
SL1_PCH_SA1 (Signalanschluss auf der Hauptplatine)
PIB_CONNECTOR (PIB-Anschluss auf der Hauptplatine)
HDD/ODD_PWR (HDD/ODD-Stromanschluss auf der
Hauptplatine)
Kanal 1
A2 und A4
Installieren und Entfernen von Systemkomponenten
47
