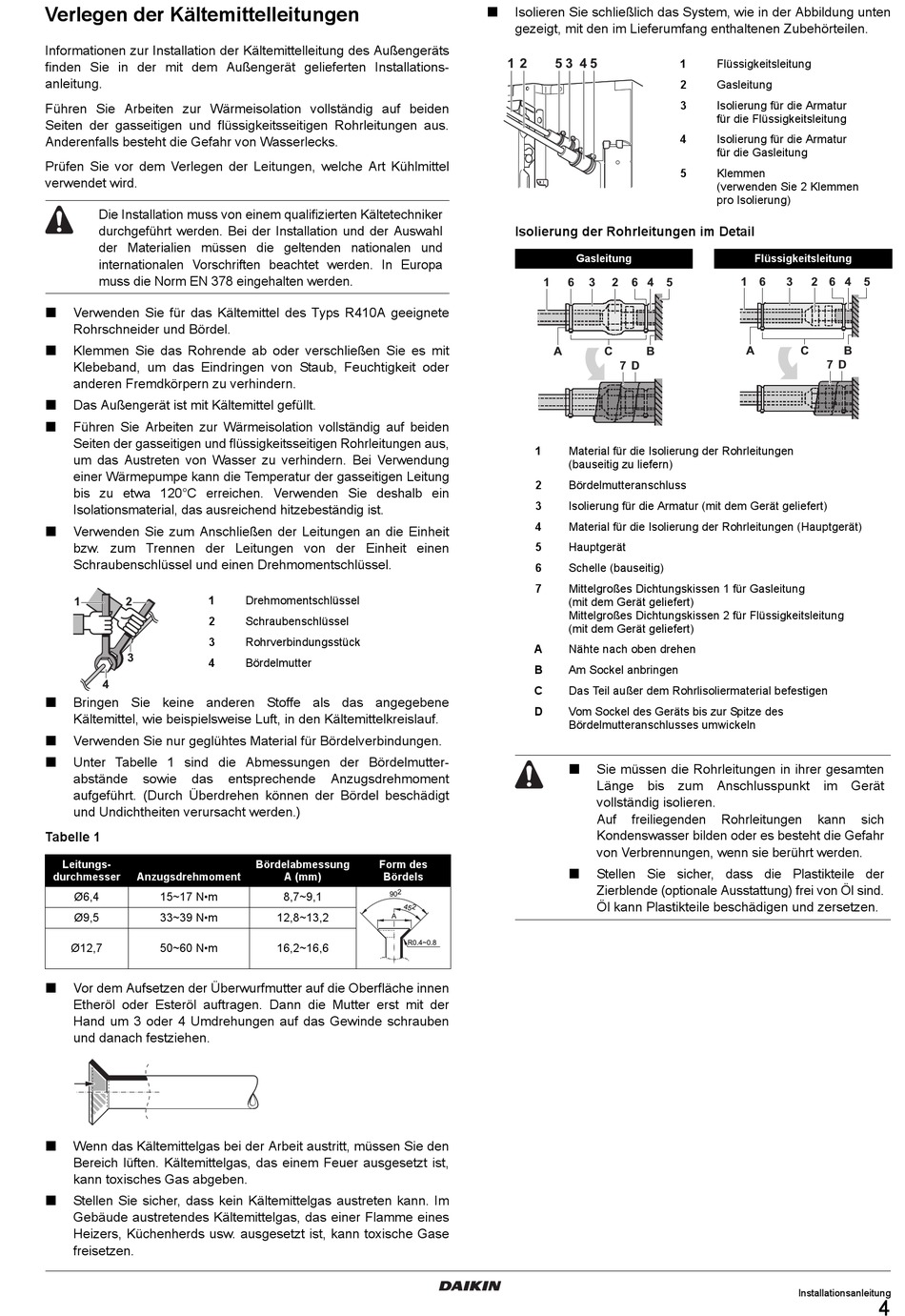

Verlegen der Kältemittelleitungen
Informationen zur Installation der Kältemittelleitung des Außengeräts
finden Sie in der mit dem Außengerät gelieferten Installations-
anleitung.
Führen Sie Arbeiten zur Wärmeisolation vollständig auf beiden
Seiten der gasseitigen und flüssigkeitsseitigen Rohrleitungen aus.
Anderenfalls besteht die Gefahr von Wasserlecks.
Prüfen Sie vor dem Verlegen der Leitungen, welche Art Kühlmittel
verwendet wird.
Die Installation muss von einem qualifizierten Kältetechniker
durchgeführt werden. Bei der Installation und der Auswahl
der Materialien müssen die geltenden nationalen und
internationalen Vorschriften beachtet werden. In Europa
muss die Norm EN 378 eingehalten werden.
Verwenden Sie für das Kältemittel des Typs R410A geeignete
Rohrschneider und Bördel.
Klemmen Sie das Rohrende ab oder verschließen Sie es mit
Klebeband, um das Eindringen von Staub, Feuchtigkeit oder
anderen Fremdkörpern zu verhindern.
Das Außengerät ist mit Kältemittel gefüllt.
Führen Sie Arbeiten zur Wärmeisolation vollständig auf beiden
Seiten der gasseitigen und flüssigkeitsseitigen Rohrleitungen aus,
um das Austreten von Wasser zu verhindern. Bei Verwendung
einer Wärmepumpe kann die Temperatur der gasseitigen Leitung
bis zu etwa 120°C erreichen. Verwenden Sie deshalb ein
Isolationsmaterial, das ausreichend hitzebeständig ist.
Verwenden Sie zum Anschließen der Leitungen an die Einheit
bzw. zum Trennen der Leitungen von der Einheit einen
Schraubenschlüssel und einen Drehmomentschlüssel.
1
2
1
2
3
3
4
4
Bringen Sie keine anderen Stoffe als das angegebene
Kältemittel, wie beispielsweise Luft, in den Kältemittelkreislauf.
Verwenden Sie nur geglühtes Material für Bördelverbindungen.
Unter Tabelle 1 sind die Abmessungen der Bördelmutter-
abstände
sowie
das
aufgeführt. (Durch Überdrehen können der Bördel beschädigt
und Undichtheiten verursacht werden.)
Tabelle 1
Leitungs-
durchmesser
Anzugsdrehmoment
Ø6,4
15~17 N•m
Ø9,5
33~39 N•m
Ø12,7
50~60 N•m
Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
Wenn das Kältemittelgas bei der Arbeit austritt, müssen Sie den
Bereich lüften. Kältemittelgas, das einem Feuer ausgesetzt ist,
kann toxisches Gas abgeben.
Stellen Sie sicher, dass kein Kältemittelgas austreten kann. Im
Gebäude austretendes Kältemittelgas, das einer Flamme eines
Heizers, Küchenherds usw. ausgesetzt ist, kann toxische Gase
freisetzen.
Drehmomentschlüssel
Schraubenschlüssel
Rohrverbindungsstück
Bördelmutter
entsprechende
Anzugsdrehmoment
Bördelabmessung
Form des
A (mm)
Bördels
90 2
8,7~9,1
12,8~13,2
A
16,2~16,6
Isolieren Sie schließlich das System, wie in der Abbildung unten
gezeigt, mit den im Lieferumfang enthaltenen Zubehörteilen.
1 2
5
3
Isolierung der Rohrleitungen im Detail
Gasleitung
1
6
A
1
Material für die Isolierung der Rohrleitungen
(bauseitig zu liefern)
2
Bördelmutteranschluss
3
Isolierung für die Armatur (mit dem Gerät geliefert)
4
Material für die Isolierung der Rohrleitungen (Hauptgerät)
5
Hauptgerät
6
Schelle (bauseitig)
7
Mittelgroßes Dichtungskissen 1 für Gasleitung
(mit dem Gerät geliefert)
Mittelgroßes Dichtungskissen 2 für Flüssigkeitsleitung
(mit dem Gerät geliefert)
A
Nähte nach oben drehen
B
Am Sockel anbringen
C
Das Teil außer dem Rohrlisoliermaterial befestigen
D
Vom Sockel des Geräts bis zur Spitze des
Bördelmutteranschlusses umwickeln
R0.4~0.8
4 5
1
Flüssigkeitsleitung
2
Gasleitung
3
Isolierung für die Armatur
für die Flüssigkeitsleitung
4
Isolierung für die Armatur
für die Gasleitung
5
Klemmen
(verwenden Sie 2 Klemmen
pro Isolierung)
1
3
2
6
4
5
A
C
B
7
D
Sie müssen die Rohrleitungen in ihrer gesamten
Länge bis zum Anschlusspunkt im Gerät
vollständig isolieren.
Auf
freiliegenden
Rohrleitungen
Kondenswasser bilden oder es besteht die Gefahr
von Verbrennungen, wenn sie berührt werden.
Stellen Sie sicher, dass die Plastikteile der
Zierblende (optionale Ausstattung) frei von Öl sind.
Öl kann Plastikteile beschädigen und zersetzen.
Flüssigkeitsleitung
6
3
2
6
4
5
C
B
7
D
kann
sich
Installationsanleitung
4
