Tipps zur Installation

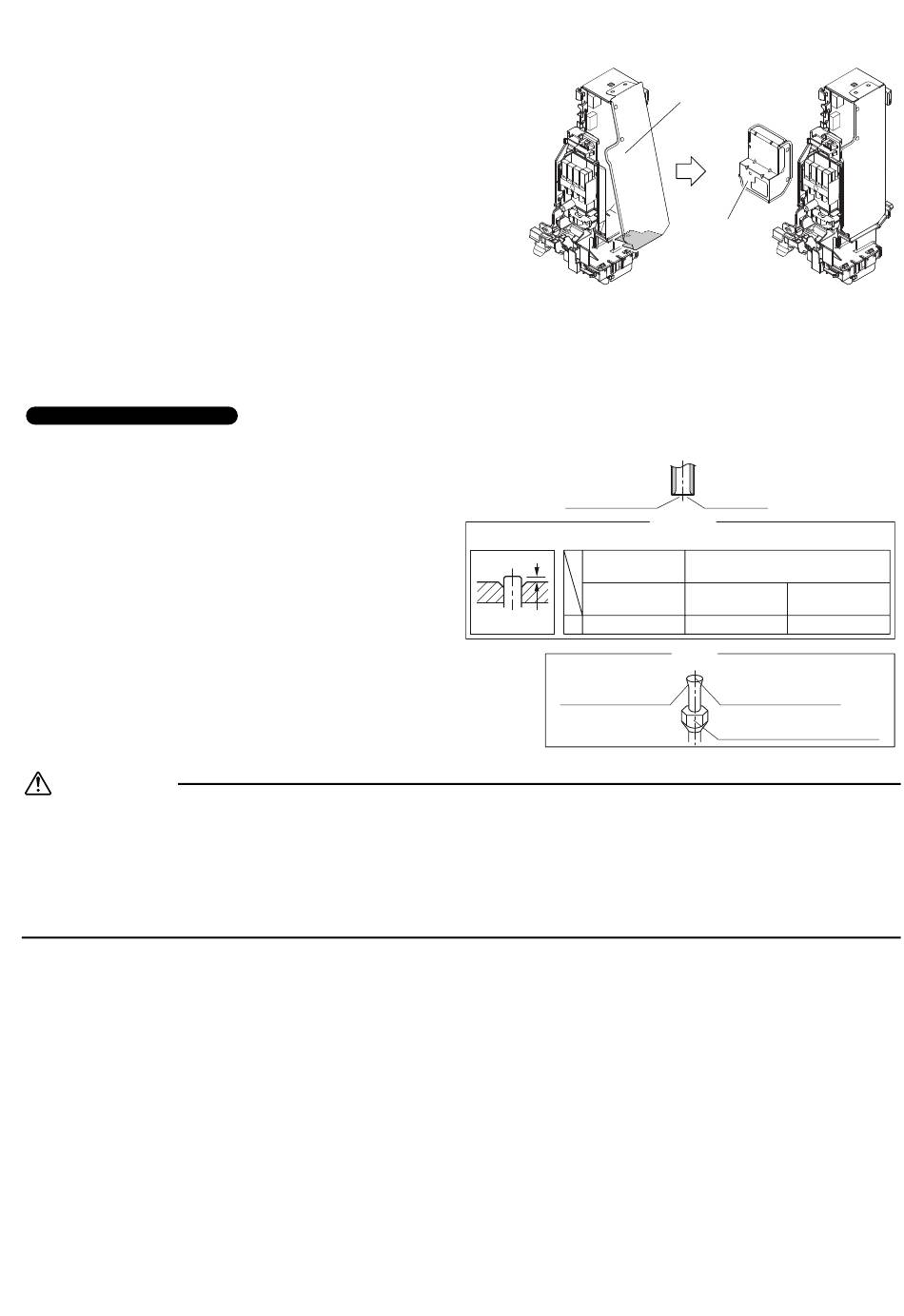

• Verfahren zum Anbringen der Metallabdeckung des
Elektrokastens
1) Haken Sie den oberen Teil der Metallplatte zur Abdeckung
der elektrischen Leitungen (B) in die 2 Laschen ein.
2) Drücken Sie den Haken unten in eine Lasche ein und
montieren Sie die Metallplatte zur Abdeckung der
elektrischen Leitungen (B).
3) Setzen sie den Stecker in die Aussparung ein und montieren
Sie die Metallplatte zur Abdeckung der elektrischen
Leitungen (A) an den 4 Laschen.
Verlegen der Kältemittelleitungen
Mit einem Multi-Innengerät
Anschluss mehrerer Innengeräte mitgeliefert wurde, beschrieben.
1.
Aufdornen des Rohrendes
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entgraten Sie das Rohrende, halten Sie dabei die
Schnittfläche nach unten, damit die Späne nicht in
das Rohr fallen.
3) Schieben Sie die Überwurfmutter auf das Rohr auf.
4) Dornen Sie das Rohr auf.
5) Prüfen Sie, ob das Bördeln korrekt ausgeführt wurde.
WARNUNG
• Verwenden Sie kein Mineralöl am aufgedornten Teil.
• Vermeiden Sie das Eindringen von Mineralöl in das System, da dies zu einer Verkürzung der Gesamtnutzungsdauer
der Geräte führt.
• Verwenden Sie keine Rohre aus früheren Installationen. Verwenden Sie nur Teile, die mit dem Gerät geliefert wurden.
• Installieren Sie keinen Trockner mit diesem R32-Gerät, damit dessen Lebensdauer nicht verkürzt wird.
• Das Trocknermaterial kann das System auflösen oder beschädigen.
• Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
■
Deutsch
Installation wie in der Installationsanleitung, die mit dem Außengerät für den
(Genau im rechten
Winkel schneiden.)
Verwenden Sie genau die unten abgebildete Position.
Bördelgerät für
A
R410A oder R32
Kupplungstyp
Schneidbacke
A 0-0,5 mm
Die innere Oberfläche
der Bördelung muss
makellos sein.
Metallplatte zur Abdeckung
der elektrischen Leitungen (B)
Metallplatte zur
Abdeckung der
elektrischen
Leitungen (A)
Entgraten.
Bördelung
Herkömmliches Bördelgerät
Kupplungstyp Flügelmutter-Typ
(Ridgid-Typ) (Imperial-Typ)
1,0-1,5 mm 1,5-2,0 mm
Prüfen
Das Rohrende muss in
einem perfekten Kreis
aufgedornt sein.
Stellen Sie sicher, dass die
Überwurfmutter angebracht ist.
