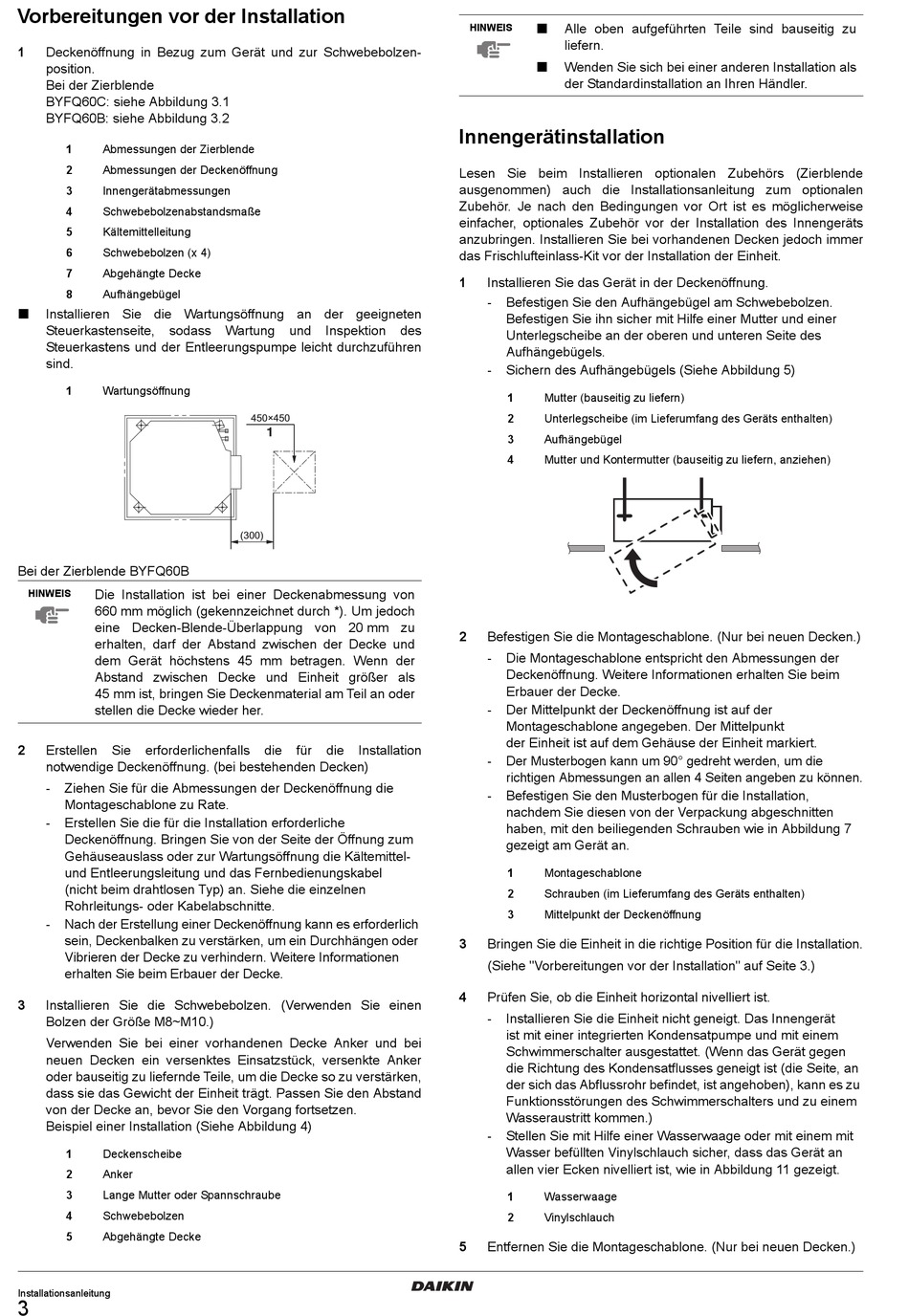

Vorbereitungen vor der Installation
1
Deckenöffnung in Bezug zum Gerät und zur Schwebebolzen-
position.
Bei der Zierblende
BYFQ60C: siehe Abbildung 3.1
BYFQ60B: siehe Abbildung 3.2
1
Abmessungen der Zierblende
2
Abmessungen der Deckenöffnung
3
Innengerätabmessungen
4
Schwebebolzenabstandsmaße
5
Kältemittelleitung
6
Schwebebolzen (x 4)
7
Abgehängte Decke
8
Aufhängebügel
Installieren Sie die Wartungsöffnung an der geeigneten
Steuerkastenseite,
sodass
Steuerkastens und der Entleerungspumpe leicht durchzuführen
sind.
1
Wartungsöffnung
Bei der Zierblende BYFQ60B
HINWEIS
Die Installation ist bei einer Deckenabmessung von
660 mm möglich (gekennzeichnet durch *). Um jedoch
eine Decken-Blende-Überlappung von 20 mm zu
erhalten, darf der Abstand zwischen der Decke und
dem Gerät höchstens 45 mm betragen. Wenn der
Abstand zwischen Decke und Einheit größer als
45 mm ist, bringen Sie Deckenmaterial am Teil an oder
stellen die Decke wieder her.
2
Erstellen
Sie
erforderlichenfalls
notwendige Deckenöffnung. (bei bestehenden Decken)
-
Ziehen Sie für die Abmessungen der Deckenöffnung die
Montageschablone zu Rate.
-
Erstellen Sie die für die Installation erforderliche
Deckenöffnung. Bringen Sie von der Seite der Öffnung zum
Gehäuseauslass oder zur Wartungsöffnung die Kältemittel-
und Entleerungsleitung und das Fernbedienungskabel
(nicht beim drahtlosen Typ) an. Siehe die einzelnen
Rohrleitungs- oder Kabelabschnitte.
-
Nach der Erstellung einer Deckenöffnung kann es erforderlich
sein, Deckenbalken zu verstärken, um ein Durchhängen oder
Vibrieren der Decke zu verhindern. Weitere Informationen
erhalten Sie beim Erbauer der Decke.
3
Installieren Sie die Schwebebolzen. (Verwenden Sie einen
Bolzen der Größe M8~M10.)
Verwenden Sie bei einer vorhandenen Decke Anker und bei
neuen Decken ein versenktes Einsatzstück, versenkte Anker
oder bauseitig zu liefernde Teile, um die Decke so zu verstärken,
dass sie das Gewicht der Einheit trägt. Passen Sie den Abstand
von der Decke an, bevor Sie den Vorgang fortsetzen.
Beispiel einer Installation (Siehe Abbildung 4)
1
Deckenscheibe
2
Anker
3
Lange Mutter oder Spannschraube
4
Schwebebolzen
5
Abgehängte Decke
Installationsanleitung
3
Wartung
und
Inspektion
1
die
für
die
Installation
Alle oben aufgeführten Teile sind bauseitig zu
HINWEIS
liefern.
Wenden Sie sich bei einer anderen Installation als
der Standardinstallation an Ihren Händler.
Innengerätinstallation
Lesen Sie beim Installieren optionalen Zubehörs (Zierblende
ausgenommen) auch die Installationsanleitung zum optionalen
Zubehör. Je nach den Bedingungen vor Ort ist es möglicherweise
einfacher, optionales Zubehör vor der Installation des Innengeräts
anzubringen. Installieren Sie bei vorhandenen Decken jedoch immer
das Frischlufteinlass-Kit vor der Installation der Einheit.
1
Installieren Sie das Gerät in der Deckenöffnung.
-
Befestigen Sie den Aufhängebügel am Schwebebolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
des
Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
-
Sichern des Aufhängebügels (Siehe Abbildung 5)
1
Mutter (bauseitig zu liefern)
2
Unterlegscheibe (im Lieferumfang des Geräts enthalten)
3
Aufhängebügel
4
Mutter und Kontermutter (bauseitig zu liefern, anziehen)
2
Befestigen Sie die Montageschablone. (Nur bei neuen Decken.)
-
Die Montageschablone entspricht den Abmessungen der
Deckenöffnung. Weitere Informationen erhalten Sie beim
Erbauer der Decke.
-
Der Mittelpunkt der Deckenöffnung ist auf der
Montageschablone angegeben. Der Mittelpunkt
der Einheit ist auf dem Gehäuse der Einheit markiert.
-
Der Musterbogen kann um 90° gedreht werden, um die
richtigen Abmessungen an allen 4 Seiten angeben zu können.
-
Befestigen Sie den Musterbogen für die Installation,
nachdem Sie diesen von der Verpackung abgeschnitten
haben, mit den beiliegenden Schrauben wie in Abbildung 7
gezeigt am Gerät an.
1
Montageschablone
2
Schrauben (im Lieferumfang des Geräts enthalten)
3
Mittelpunkt der Deckenöffnung
3
Bringen Sie die Einheit in die richtige Position für die Installation.
(Siehe "Vorbereitungen vor der Installation" auf Seite 3.)
4
Prüfen Sie, ob die Einheit horizontal nivelliert ist.
-
Installieren Sie die Einheit nicht geneigt. Das Innengerät
ist mit einer integrierten Kondensatpumpe und mit einem
Schwimmerschalter ausgestattet. (Wenn das Gerät gegen
die Richtung des Kondensatflusses geneigt ist (die Seite, an
der sich das Abflussrohr befindet, ist angehoben), kann es zu
Funktionsstörungen des Schwimmerschalters und zu einem
Wasseraustritt kommen.)
-
Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit
Wasser befüllten Vinylschlauch sicher, dass das Gerät an
allen vier Ecken nivelliert ist, wie in Abbildung 11 gezeigt.
1
Wasserwaage
2
Vinylschlauch
5
Entfernen Sie die Montageschablone. (Nur bei neuen Decken.)
