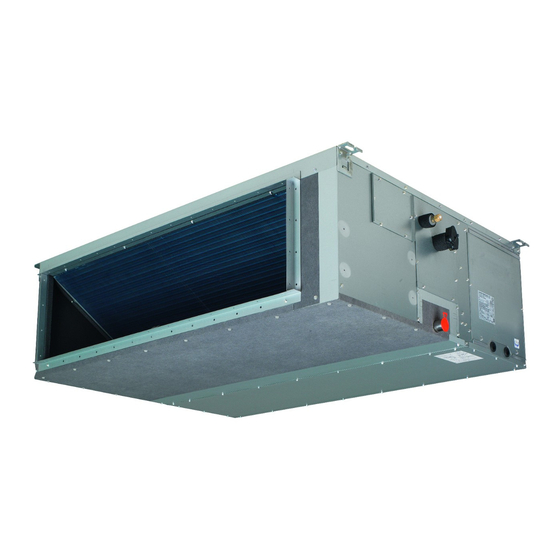

Daikin FDA125A5VEB Installation Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für FDA125A5VEB:
- Referenz für installateure und benutzer (88 Seiten) ,
- Installation und betriebsanleitung (24 Seiten) ,
- Referenz für installateure und benutzer (32 Seiten)
Verwandte Anleitungen für Daikin FDA125A5VEB
Inhaltszusammenfassung für Daikin FDA125A5VEB
- Seite 1 Installations- und Betriebsanleitung Split-System-Klimageräte Installations- und Betriebsanleitung Deutsch Split-System-Klimageräte FDA125A5VEB...
- Seite 2 3P471028-10A...
-
Seite 3: Inhaltsverzeichnis
▪ Installations- und Betriebsanleitung 11 Über das System ▪ Format: Papier (in der Box der Inneneinheit) 11.1 Komponenten ................16 12 Benutzerschnittstelle 13 Betrieb 13.1 Betriebsbereich ................. 17 13.2 Bedienverfahren ................ 17 FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 4: Für Den Installateur
2 Über die Verpackung ▪ Referenz für Installateure und Benutzer: Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler ▪ Installationsvorbereitung, bewährte Verfahrensweisen, verfügbar sein. Referenzdaten etc. Die Original-Dokumentation ist auf Englisch verfasst. Bei der ▪... -
Seite 5: Vorbereiten Der Kältemittelleitungen
Installation mit rückseitigem Kanal und Wartungsöffnung ≤30°C 75% bis 80% RH 15 mm des Kanals Installation mit rückseitigem Kanal, ohne Wartungsöffnung >30°C ≥80% RH 20 mm des Kanals Deckenfläche Deckenöffnung Wartungsblende (optionales Zubehör) Luftfilter Lufteinlassfilter Wartungsöffnung des Kanals Austauschplatte FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 6: Vorbereiten Der Elektroinstallation
1 Entfernen Sie den/die Luftfilter von der Außenseite der Einheit. 2 Entfernen Sie die Austauschplatte. 3 Installieren Sie den/die Luftfilter im Inneren der Einheit. 4 Bringen Sie die Austauschplatte wieder an. Luftfilter-Halteplatte mit Luftfilter Austauschplatte Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 7: Leitlinien Zur Installation Des Kanals
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm Nenndurchmesser und 32 mm Außendurchmesser). ▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt. Wasserwaage Vinylschlauch FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 8: Abflussrohr An Der Inneneinheit Anschließen
3 Auf Wasserleckagen prüfen (siehe Auf Wasserleckagen vollzogen, müssen Benutzerschnittstelle prüfen). Stromversorgung vorübergehend an die Einheit anschließen. 4 Isolierung (Abflussrohr) installieren. Wenn die Verkabelung noch nicht vollzogen ist 1 Die elektrischen Leitungen vorübergehend anschließen. Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 9: Anschließen Der Kältemittelleitung
Kältemittelleitungen GEFAHR: STROMSCHLAGGEFAHR 8 Den Strom ausschalten. 9 Elektrische Verkabelung trennen. Nur bei Anlagen, die mit Kältemittel R32 arbeiten. Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist. FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 10: Über Das Anschließen Der Elektrischen Leitungen
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu verlegen. Damit keine elektromagnetischen Interferenzen und Störungen auftreten, sollten die beiden Kabeln stets mindestens 50 mm entfernt voneinander sein. Die gestrichelte Linie steht für eine separate Stromversorgung. Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 11: Spezifikationen Der Standardelektroteile
Installation und den Anforderungen des Benutzers entsprechen: ▪ Einstellung des externen statischen Drucks bei: ▪ Automatische Anpassung von Luftstrom ▪ Benutzerschnittstelle ▪ Zeit zur Filterreinigung Die gestrichelte Linie steht für eine separate Stromversorgung. FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 12: Inbetriebnahme
Bauseitige Einstellungen sind wie folgt definiert: ▪ M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit ▪ C1: Erste Code-Nummer ▪ C2: Zweite Code-Nummer ▪ : Standard Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 13: Probelauf Durchführen
Verkabelung überprüfen und zwei der angezeigt. drei elektrischen Adern vertauschen. U4 oder UF Die Verzweigungsleitungen zwischen den Kühlen Einheiten sind nicht korrekt installiert. Außen- und Inneneinheit sind nicht kompatibel. Testbetrieb EIN/AUS Zurück Einstlg FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 14: Übergabe An Den Benutzer
Technische Daten ▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 15: Elektroschaltplan
MAGNETRELAIS ANSCHLUSS NEUTRALLEITER ANSCHLUSSLEISTE (KLEMMLEISTE) n = * ANZAHL DER DURCHGÄNGE DURCH DEN FERRITKERN Y*E SPULE FÜR ELEKTRONISCHES EXPANSIONSVENTIL IMPULSAMPLITUDENMODULATION Y*R, Y*S UMKEHRMAGNETVENTIL MIT SPULE PCB* PLATINE FERRITKERN STROMVERSORGUNGSMODUL ZF, Z*F ENTSTÖRFILTER FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 16: Für Den Benutzer
Sie es nicht. Das kann zu Funktionsstörungen möglicherweise NICHT Ihrem Systemlayout. der Einheit führen. Nur bei Anlagen, die mit Kältemittel R32 arbeiten. Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art Kältemittel zu benutzen ist. Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 17: Benutzerschnittstelle
Formel zur Berechnung der Treibhausgasemission: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in RZAG125 Außentemperat –20~52°C –19,5~21°C kg] / 1000 –20~15,5°C feucht Weitere Informationen erhalten Sie bei Ihrem Installateur. Innentemperat 18~37°C 10~27°C 12~28°C feucht FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 18: Filter, Ansauggitter, Luftauslass Und Außenblenden Reinigen
Diese sind scharf können Schnittverletzungen verursachen. HINWEIS Zum Reinigen des Wärmetauschers den Schaltschrank Ventilatormotor entfernen. Wasser oder Reinigungsmittel können die Isolierung von elektrischen Komponenten angreifen und dazu führen, dass sie vorzeitig verschleißen. Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 19: Wartung Vor Langer Betriebspause
▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten. Für die Reinigung von Luftfiltern und des Gehäuses einer Inneneinheit wenden Sie sich an Ihren Installateur oder eine Wartungsfachkraft. In der Installations-/Betriebsanleitung der FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 20: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems
▪ Prüfen Sie bei einem Verbundsystem, dass alle Außeneinheit Die Luftstromrichtung stimmt nicht mit der überein, die auf der angeschlossenen Inneneinheiten Benutzerschnittstelle angezeigt wird. Einstellung selben Modus arbeiten. automatischen Schwenken funktioniert nicht. Siehe Anleitung der Benutzerschnittstelle. Installations- und Betriebsanleitung FDA125A5VEB Split-System-Klimageräte 4P494410-1 – 2017.06... -
Seite 21: Symptom: Aus Einer Einheit Tritt Weißer Nebel Aus (Inneneinheit)
▪ Nachdem der Betrieb beendet worden ist. Der Außenventilator dreht sich für weitere 30 Sekunden, um das System zu schützen. ▪ Während Klimagerät nicht arbeitet. Wenn Außentemperatur sehr hoch ist, beginnt der Außenventilator zu drehen, um das System zu schützen. FDA125A5VEB Installations- und Betriebsanleitung Split-System-Klimageräte 4P494410-1 – 2017.06... - Seite 24 4P494410-1 2017.06...
