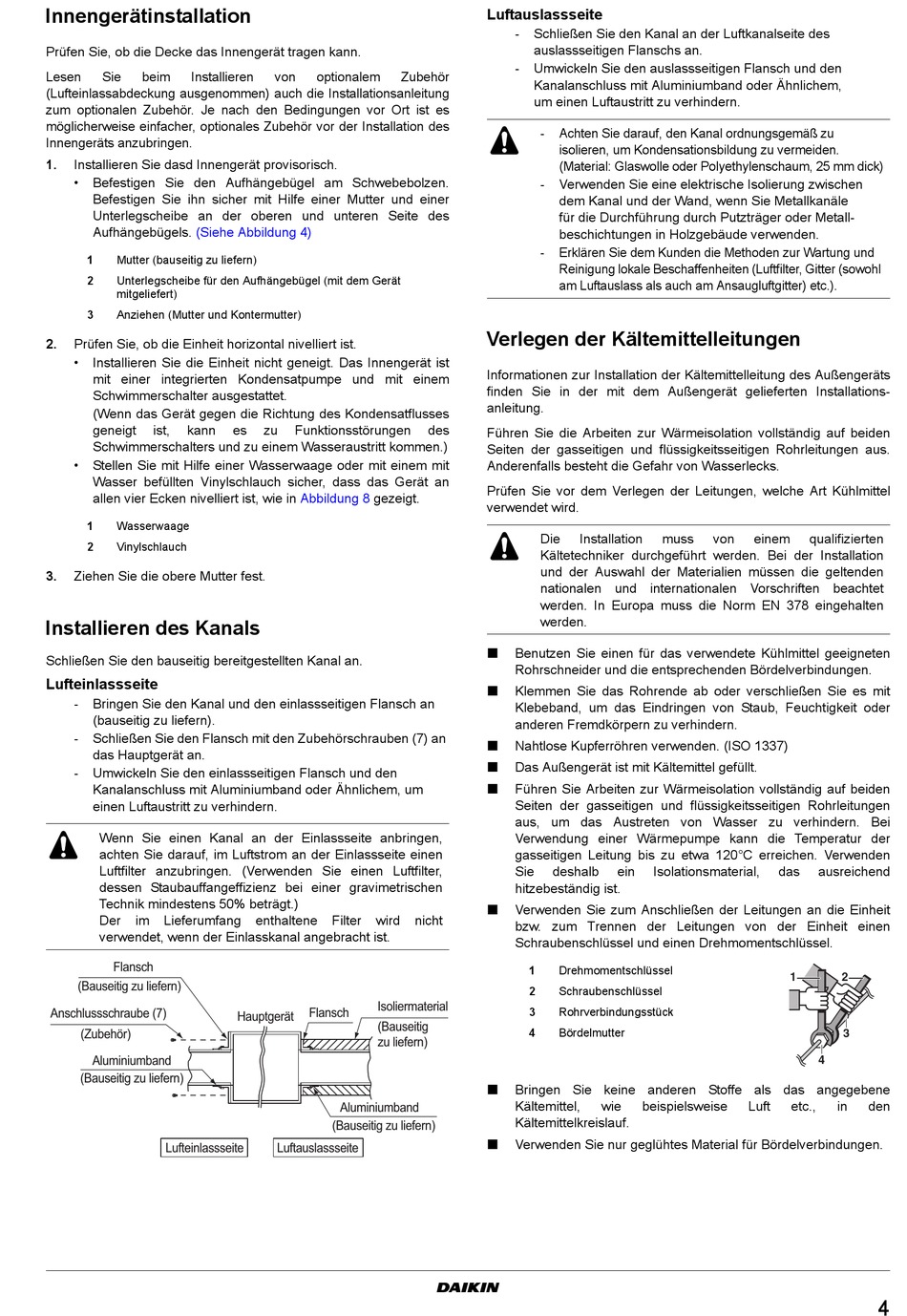

Innengerätinstallation
Prüfen Sie, ob die Decke das Innengerät tragen kann.
Lesen
Sie
beim
Installieren
(Lufteinlassabdeckung ausgenommen) auch die Installationsanleitung
zum optionalen Zubehör. Je nach den Bedingungen vor Ort ist es
möglicherweise einfacher, optionales Zubehör vor der Installation des
Innengeräts anzubringen.
1.
Installieren Sie dasd Innengerät provisorisch.
•
Befestigen Sie den Aufhängebügel am Schwebebolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
(Siehe Abbildung 4)
1
Mutter (bauseitig zu liefern)
2
Unterlegscheibe für den Aufhängebügel (mit dem Gerät
mitgeliefert)
3
Anziehen (Mutter und Kontermutter)
2.
Prüfen Sie, ob die Einheit horizontal nivelliert ist.
•
Installieren Sie die Einheit nicht geneigt. Das Innengerät ist
mit einer integrierten Kondensatpumpe und mit einem
Schwimmerschalter ausgestattet.
(Wenn das Gerät gegen die Richtung des Kondensatflusses
geneigt
ist,
kann
Schwimmerschalters und zu einem Wasseraustritt kommen.)
•
Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit
Wasser befüllten Vinylschlauch sicher, dass das Gerät an
allen vier Ecken nivelliert ist, wie in
1
Wasserwaage
2
Vinylschlauch
3.
Ziehen Sie die obere Mutter fest.
Installieren des Kanals
Schließen Sie den bauseitig bereitgestellten Kanal an.
Lufteinlassseite
-
Bringen Sie den Kanal und den einlassseitigen Flansch an
(bauseitig zu liefern).
-
Schließen Sie den Flansch mit den Zubehörschrauben (7) an
das Hauptgerät an.
-
Umwickeln Sie den einlassseitigen Flansch und den
Kanalanschluss mit Aluminiumband oder Ähnlichem, um
einen Luftaustritt zu verhindern.
Wenn Sie einen Kanal an der Einlassseite anbringen,
achten Sie darauf, im Luftstrom an der Einlassseite einen
Luftfilter anzubringen. (Verwenden Sie einen Luftfilter,
dessen Staubauffangeffizienz bei einer gravimetrischen
Technik mindestens 50% beträgt.)
Der
im
Lieferumfang
verwendet, wenn der Einlasskanal angebracht ist.
Flansch
(Bauseitig zu liefern)
Anschlussschraube (7)
(Zubehör)
Aluminiumband
(Bauseitig zu liefern)
Lufteinlassseite
von
optionalem
Zubehör
es
zu
Funktionsstörungen
Abbildung 8
gezeigt.
enthaltene
Filter
wird
Isoliermaterial
Flansch
Hauptgerät
(Bauseitig
zu liefern)
Aluminiumband
(Bauseitig zu liefern)
Luftauslassseite
Luftauslassseite
-
Schließen Sie den Kanal an der Luftkanalseite des
auslassseitigen Flanschs an.
-
Umwickeln Sie den auslassseitigen Flansch und den
Kanalanschluss mit Aluminiumband oder Ähnlichem,
um einen Luftaustritt zu verhindern.
-
Achten Sie darauf, den Kanal ordnungsgemäß zu
isolieren, um Kondensationsbildung zu vermeiden.
(Material: Glaswolle oder Polyethylenschaum, 25 mm dick)
-
Verwenden Sie eine elektrische Isolierung zwischen
dem Kanal und der Wand, wenn Sie Metallkanäle
für die Durchführung durch Putzträger oder Metall-
beschichtungen in Holzgebäude verwenden.
-
Erklären Sie dem Kunden die Methoden zur Wartung und
Reinigung lokale Beschaffenheiten (Luftfilter, Gitter (sowohl
am Luftauslass als auch am Ansaugluftgitter) etc.).
Verlegen der Kältemittelleitungen
Informationen zur Installation der Kältemittelleitung des Außengeräts
finden Sie in der mit dem Außengerät gelieferten Installations-
anleitung.
des
Führen Sie die Arbeiten zur Wärmeisolation vollständig auf beiden
Seiten der gasseitigen und flüssigkeitsseitigen Rohrleitungen aus.
Anderenfalls besteht die Gefahr von Wasserlecks.
Prüfen Sie vor dem Verlegen der Leitungen, welche Art Kühlmittel
verwendet wird.
Die
Installation
Kältetechniker durchgeführt werden. Bei der Installation
und der Auswahl der Materialien müssen die geltenden
nationalen und internationalen Vorschriften beachtet
werden. In Europa muss die Norm EN 378 eingehalten
werden.
Benutzen Sie einen für das verwendete Kühlmittel geeigneten
Rohrschneider und die entsprechenden Bördelverbindungen.
Klemmen Sie das Rohrende ab oder verschließen Sie es mit
Klebeband, um das Eindringen von Staub, Feuchtigkeit oder
anderen Fremdkörpern zu verhindern.
Nahtlose Kupferröhren verwenden. (ISO 1337)
Das Außengerät ist mit Kältemittel gefüllt.
Führen Sie Arbeiten zur Wärmeisolation vollständig auf beiden
Seiten der gasseitigen und flüssigkeitsseitigen Rohrleitungen
aus, um das Austreten von Wasser zu verhindern. Bei
Verwendung einer Wärmepumpe kann die Temperatur der
gasseitigen Leitung bis zu etwa 120°C erreichen. Verwenden
Sie
deshalb
hitzebeständig ist.
Verwenden Sie zum Anschließen der Leitungen an die Einheit
nicht
bzw. zum Trennen der Leitungen von der Einheit einen
Schraubenschlüssel und einen Drehmomentschlüssel.
1
Drehmomentschlüssel
2
Schraubenschlüssel
3
Rohrverbindungsstück
4
Bördelmutter
Bringen Sie keine anderen Stoffe als das angegebene
Kältemittel,
Kältemittelkreislauf.
Verwenden Sie nur geglühtes Material für Bördelverbindungen.
muss
von
einem
ein
Isolationsmaterial,
wie
beispielsweise
Luft
qualifizierten
das
ausreichend
1
2
3
4
etc.,
in
den
4
