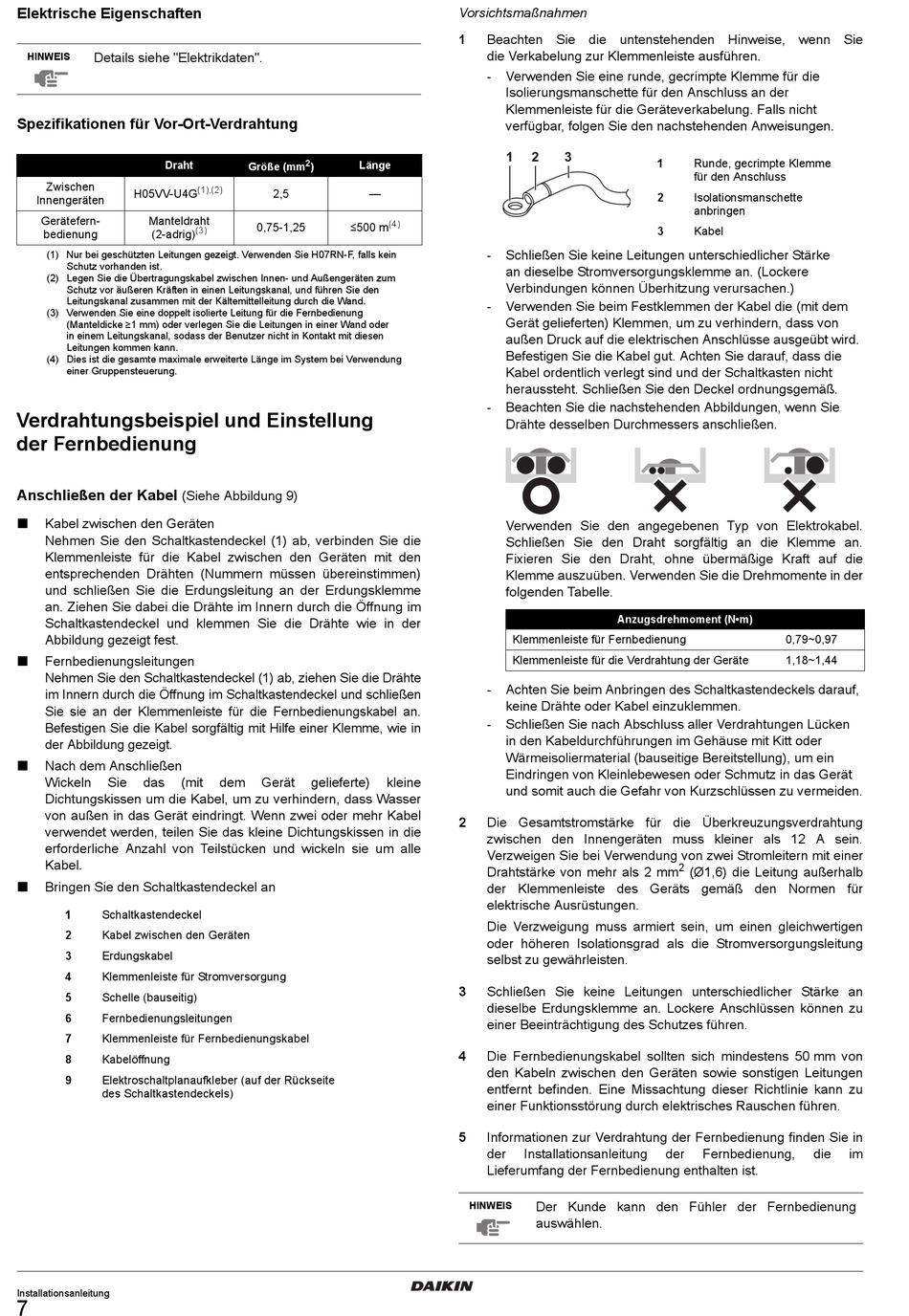

Elektrische Eigenschaften
Details siehe "Elektrikdaten".
HINWEIS
Spezifikationen für Vor-Ort-Verdrahtung
Draht
Zwischen
H05VV-U4G
Innengeräten
Gerätefern-
Manteldraht
bedienung
(2-adrig)
(1) Nur bei geschützten Leitungen gezeigt. Verwenden Sie H07RN-F, falls kein
Schutz vorhanden ist.
(2) Legen Sie die Übertragungskabel zwischen Innen- und Außengeräten zum
Schutz vor äußeren Kräften in einen Leitungskanal, und führen Sie den
Leitungskanal zusammen mit der Kältemittelleitung durch die Wand.
(3) Verwenden Sie eine doppelt isolierte Leitung für die Fernbedienung
(Manteldicke ≥1 mm) oder verlegen Sie die Leitungen in einer Wand oder
in einem Leitungskanal, sodass der Benutzer nicht in Kontakt mit diesen
Leitungen kommen kann.
(4) Dies ist die gesamte maximale erweiterte Länge im System bei Verwendung
einer Gruppensteuerung.
Verdrahtungsbeispiel und Einstellung
der Fernbedienung
Anschließen der Kabel
(Siehe Abbildung 9)
Kabel zwischen den Geräten
Nehmen Sie den Schaltkastendeckel (1) ab, verbinden Sie die
Klemmenleiste für die Kabel zwischen den Geräten mit den
entsprechenden Drähten (Nummern müssen übereinstimmen)
und schließen Sie die Erdungsleitung an der Erdungsklemme
an. Ziehen Sie dabei die Drähte im Innern durch die Öffnung im
Schaltkastendeckel und klemmen Sie die Drähte wie in der
Abbildung gezeigt fest.
Fernbedienungsleitungen
Nehmen Sie den Schaltkastendeckel (1) ab, ziehen Sie die Drähte
im Innern durch die Öffnung im Schaltkastendeckel und schließen
Sie sie an der Klemmenleiste für die Fernbedienungskabel an.
Befestigen Sie die Kabel sorgfältig mit Hilfe einer Klemme, wie in
der Abbildung gezeigt.
Nach dem Anschließen
Wickeln
Sie
das
(mit
Dichtungskissen um die Kabel, um zu verhindern, dass Wasser
von außen in das Gerät eindringt. Wenn zwei oder mehr Kabel
verwendet werden, teilen Sie das kleine Dichtungskissen in die
erforderliche Anzahl von Teilstücken und wickeln sie um alle
Kabel.
Bringen Sie den Schaltkastendeckel an
1
Schaltkastendeckel
2
Kabel zwischen den Geräten
3
Erdungskabel
4
Klemmenleiste für Stromversorgung
5
Schelle (bauseitig)
6
Fernbedienungsleitungen
7
Klemmenleiste für Fernbedienungskabel
8
Kabelöffnung
9
Elektroschaltplanaufkleber (auf der Rückseite
des Schaltkastendeckels)
Installationsanleitung
7
2
Länge
Größe (mm
)
(1),(2)
2,5
0,75-1,25
≤500 m
(3)
dem
Gerät
gelieferte)
Vorsichtsmaßnahmen
1
Beachten Sie die untenstehenden Hinweise, wenn Sie
die Verkabelung zur Klemmenleiste ausführen.
-
Verwenden Sie eine runde, gecrimpte Klemme für die
Isolierungsmanschette für den Anschluss an der
Klemmenleiste für die Geräteverkabelung. Falls nicht
verfügbar, folgen Sie den nachstehenden Anweisungen.
1
2
—
(4)
-
Schließen Sie keine Leitungen unterschiedlicher Stärke
an dieselbe Stromversorgungsklemme an. (Lockere
Verbindungen können Überhitzung verursachen.)
-
Verwenden Sie beim Festklemmen der Kabel die (mit dem
Gerät gelieferten) Klemmen, um zu verhindern, dass von
außen Druck auf die elektrischen Anschlüsse ausgeübt wird.
Befestigen Sie die Kabel gut. Achten Sie darauf, dass die
Kabel ordentlich verlegt sind und der Schaltkasten nicht
heraussteht. Schließen Sie den Deckel ordnungsgemäß.
-
Beachten Sie die nachstehenden Abbildungen, wenn Sie
Drähte desselben Durchmessers anschließen.
Verwenden Sie den angegebenen Typ von Elektrokabel.
Schließen Sie den Draht sorgfältig an die Klemme an.
Fixieren Sie den Draht, ohne übermäßige Kraft auf die
Klemme auszuüben. Verwenden Sie die Drehmomente in der
folgenden Tabelle.
Klemmenleiste für Fernbedienung
Klemmenleiste für die Verdrahtung der Geräte
-
Achten Sie beim Anbringen des Schaltkastendeckels darauf,
keine Drähte oder Kabel einzuklemmen.
-
Schließen Sie nach Abschluss aller Verdrahtungen Lücken
in den Kabeldurchführungen im Gehäuse mit Kitt oder
Wärmeisoliermaterial (bauseitige Bereitstellung), um ein
Eindringen von Kleinlebewesen oder Schmutz in das Gerät
kleine
und somit auch die Gefahr von Kurzschlüssen zu vermeiden.
2
Die Gesamtstromstärke für die Überkreuzungsverdrahtung
zwischen den Innengeräten muss kleiner als 12 A sein.
Verzweigen Sie bei Verwendung von zwei Stromleitern mit einer
Drahtstärke von mehr als 2 mm
der Klemmenleiste des Geräts gemäß den Normen für
elektrische Ausrüstungen.
Die Verzweigung muss armiert sein, um einen gleichwertigen
oder höheren Isolationsgrad als die Stromversorgungsleitung
selbst zu gewährleisten.
3
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe Erdungsklemme an. Lockere Anschlüssen können zu
einer Beeinträchtigung des Schutzes führen.
4
Die Fernbedienungskabel sollten sich mindestens 50 mm von
den Kabeln zwischen den Geräten sowie sonstigen Leitungen
entfernt befinden. Eine Missachtung dieser Richtlinie kann zu
einer Funktionsstörung durch elektrisches Rauschen führen.
5
Informationen zur Verdrahtung der Fernbedienung finden Sie in
der
Installationsanleitung
Lieferumfang der Fernbedienung enthalten ist.
Der Kunde kann den Fühler der Fernbedienung
HINWEIS
auswählen.
3
1
Runde, gecrimpte Klemme
für den Anschluss
2
Isolationsmanschette
anbringen
3
Kabel
Anzugsdrehmoment (N•m)
2
(Ø1,6) die Leitung außerhalb
der
Fernbedienung,
0,79~0,97
1,18~1,44
die
im
