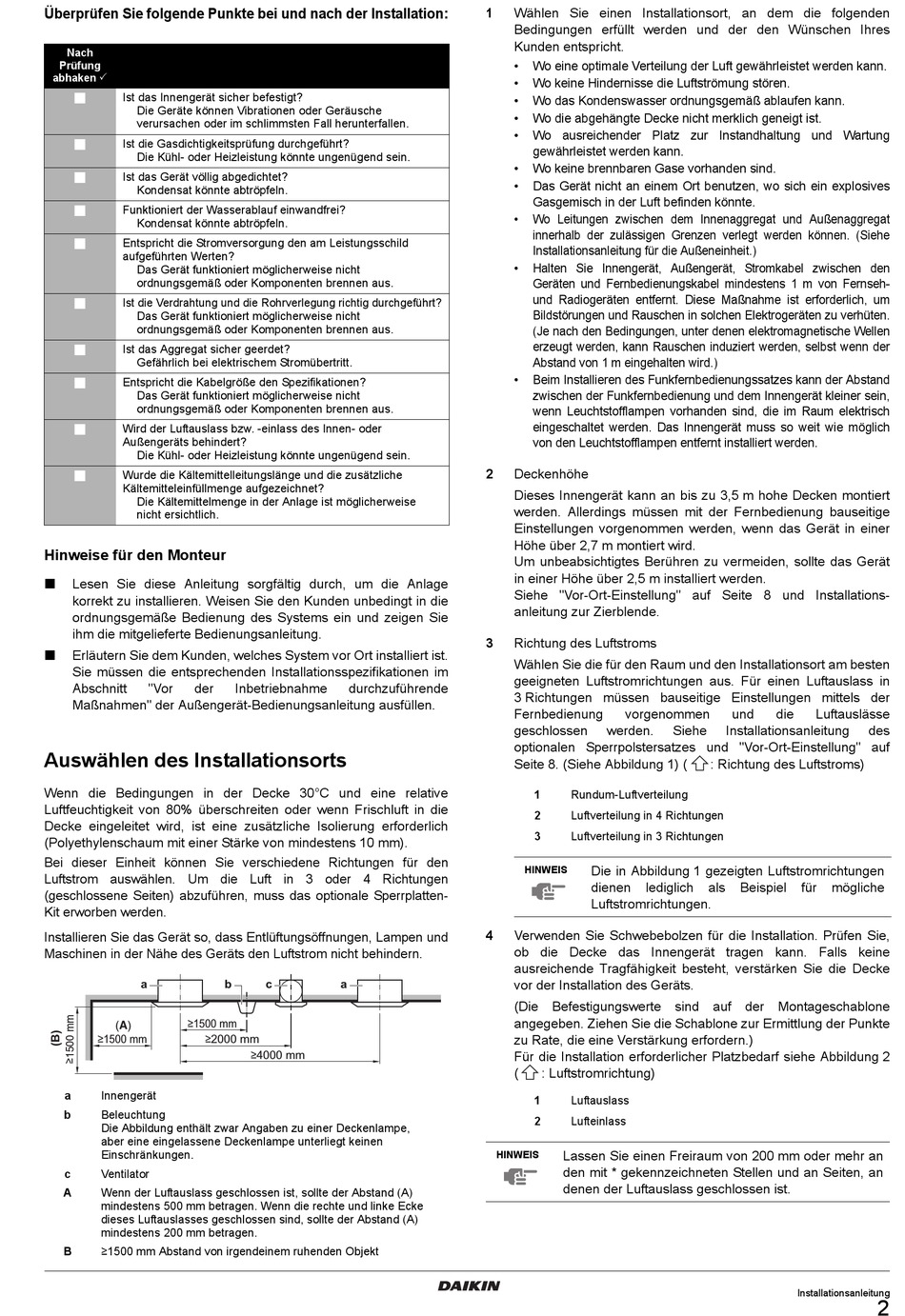

Überprüfen Sie folgende Punkte bei und nach der Installation:
Nach
Prüfung
abhaken
Ist das Innengerät sicher befestigt?
Die Geräte können Vibrationen oder Geräusche
verursachen oder im schlimmsten Fall herunterfallen.
Ist die Gasdichtigkeitsprüfung durchgeführt?
Die Kühl- oder Heizleistung könnte ungenügend sein.
Ist das Gerät völlig abgedichtet?
Kondensat könnte abtröpfeln.
Funktioniert der Wasserablauf einwandfrei?
Kondensat könnte abtröpfeln.
Entspricht die Stromversorgung den am Leistungsschild
aufgeführten Werten?
Das Gerät funktioniert möglicherweise nicht
ordnungsgemäß oder Komponenten brennen aus.
Ist die Verdrahtung und die Rohrverlegung richtig durchgeführt?
Das Gerät funktioniert möglicherweise nicht
ordnungsgemäß oder Komponenten brennen aus.
Ist das Aggregat sicher geerdet?
Gefährlich bei elektrischem Stromübertritt.
Entspricht die Kabelgröße den Spezifikationen?
Das Gerät funktioniert möglicherweise nicht
ordnungsgemäß oder Komponenten brennen aus.
Wird der Luftauslass bzw. -einlass des Innen- oder
Außengeräts behindert?
Die Kühl- oder Heizleistung könnte ungenügend sein.
Wurde die Kältemittelleitungslänge und die zusätzliche
Kältemitteleinfüllmenge aufgezeichnet?
Die Kältemittelmenge in der Anlage ist möglicherweise
nicht ersichtlich.
Hinweise für den Monteur
Lesen Sie diese Anleitung sorgfältig durch, um die Anlage
korrekt zu installieren. Weisen Sie den Kunden unbedingt in die
ordnungsgemäße Bedienung des Systems ein und zeigen Sie
ihm die mitgelieferte Bedienungsanleitung.
Erläutern Sie dem Kunden, welches System vor Ort installiert ist.
Sie müssen die entsprechenden Installationsspezifikationen im
Abschnitt
"Vor
der
Maßnahmen" der Außengerät-Bedienungsanleitung ausfüllen.
Auswählen des Installationsorts
Wenn die Bedingungen in der Decke 30°C und eine relative
Luftfeuchtigkeit von 80% überschreiten oder wenn Frischluft in die
Decke eingeleitet wird, ist eine zusätzliche Isolierung erforderlich
(Polyethylenschaum mit einer Stärke von mindestens 10 mm).
Bei dieser Einheit können Sie verschiedene Richtungen für den
Luftstrom auswählen. Um die Luft in 3 oder 4 Richtungen
(geschlossene Seiten) abzuführen, muss das optionale Sperrplatten-
Kit erworben werden.
Installieren Sie das Gerät so, dass Entlüftungsöffnungen, Lampen und
Maschinen in der Nähe des Geräts den Luftstrom nicht behindern.
a
(A)
a
Innengerät
b
Beleuchtung
Die Abbildung enthält zwar Angaben zu einer Deckenlampe,
aber eine eingelassene Deckenlampe unterliegt keinen
Einschränkungen.
c
Ventilator
A
Wenn der Luftauslass geschlossen ist, sollte der Abstand (A)
mindestens 500 mm betragen. Wenn die rechte und linke Ecke
dieses Luftauslasses geschlossen sind, sollte der Abstand (A)
mindestens 200 mm betragen.
B
≥1500 mm Abstand von irgendeinem ruhenden Objekt
Inbetriebnahme
durchzuführende
b
c
a
1
Wählen Sie einen Installationsort, an dem die folgenden
Bedingungen erfüllt werden und der den Wünschen Ihres
Kunden entspricht.
•
Wo eine optimale Verteilung der Luft gewährleistet werden kann.
•
Wo keine Hindernisse die Luftströmung stören.
•
Wo das Kondenswasser ordnungsgemäß ablaufen kann.
•
Wo die abgehängte Decke nicht merklich geneigt ist.
•
Wo ausreichender Platz zur Instandhaltung und Wartung
gewährleistet werden kann.
•
Wo keine brennbaren Gase vorhanden sind.
•
Das Gerät nicht an einem Ort benutzen, wo sich ein explosives
Gasgemisch in der Luft befinden könnte.
•
Wo Leitungen zwischen dem Innenaggregat und Außenaggregat
innerhalb der zulässigen Grenzen verlegt werden können. (Siehe
Installationsanleitung für die Außeneinheit.)
•
Halten Sie Innengerät, Außengerät, Stromkabel zwischen den
Geräten und Fernbedienungskabel mindestens 1 m von Fernseh-
und Radiogeräten entfernt. Diese Maßnahme ist erforderlich, um
Bildstörungen und Rauschen in solchen Elektrogeräten zu verhüten.
(Je nach den Bedingungen, unter denen elektromagnetische Wellen
erzeugt werden, kann Rauschen induziert werden, selbst wenn der
Abstand von 1 m eingehalten wird.)
•
Beim Installieren des Funkfernbedienungssatzes kann der Abstand
zwischen der Funkfernbedienung und dem Innengerät kleiner sein,
wenn Leuchtstofflampen vorhanden sind, die im Raum elektrisch
eingeschaltet werden. Das Innengerät muss so weit wie möglich
von den Leuchtstofflampen entfernt installiert werden.
2
Deckenhöhe
Dieses Innengerät kann an bis zu 3,5 m hohe Decken montiert
werden. Allerdings müssen mit der Fernbedienung bauseitige
Einstellungen vorgenommen werden, wenn das Gerät in einer
Höhe über 2,7 m montiert wird.
Um unbeabsichtigtes Berühren zu vermeiden, sollte das Gerät
in einer Höhe über 2,5 m installiert werden.
Siehe "Vor-Ort-Einstellung" auf Seite 8 und Installations-
anleitung zur Zierblende.
3
Richtung des Luftstroms
Wählen Sie die für den Raum und den Installationsort am besten
geeigneten Luftstromrichtungen aus. Für einen Luftauslass in
3 Richtungen müssen bauseitige Einstellungen mittels der
Fernbedienung
vorgenommen
geschlossen
werden.
optionalen Sperrpolstersatzes und "Vor-Ort-Einstellung" auf
Seite 8. (Siehe Abbildung 1) (
1
Rundum-Luftverteilung
2
Luftverteilung in 4 Richtungen
3
Luftverteilung in 3 Richtungen
Die in Abbildung 1 gezeigten Luftstromrichtungen
HINWEIS
dienen
lediglich
Luftstromrichtungen.
4
Verwenden Sie Schwebebolzen für die Installation. Prüfen Sie,
ob die Decke das Innengerät tragen kann. Falls keine
ausreichende Tragfähigkeit besteht, verstärken Sie die Decke
vor der Installation des Geräts.
(Die Befestigungswerte sind auf der Montageschablone
angegeben. Ziehen Sie die Schablone zur Ermittlung der Punkte
zu Rate, die eine Verstärkung erfordern.)
Für die Installation erforderlicher Platzbedarf siehe Abbildung 2
(
: Luftstromrichtung)
1
Luftauslass
2
Lufteinlass
Lassen Sie einen Freiraum von 200 mm oder mehr an
HINWEIS
den mit * gekennzeichneten Stellen und an Seiten, an
denen der Luftauslass geschlossen ist.
und
die
Luftauslässe
Siehe
Installationsanleitung
: Richtung des Luftstroms)
als
Beispiel
für
mögliche
Installationsanleitung
des
2
