Combics 3 mit Dosieren Plus (Option H4)

SPS
WP1
YSB02, IE11357 können an das Combics angeschlossen werden über:
- Option A7 (WP1-RS485); UniCom kann hier frei verwendet werden.
- Option A72 (WP2-RS485); UniCom kann hier frei verwendet werden.
- UniCom RS485; Option A3; wenn WP1,2 bereits belegt sind.
Die Aktivierung von YSB02, IE11357 erfolgt im Menü über:
Setup; Steuerung I/O; Externer RS-485 Multi-I/O-Wandler
Digitales
Ein-/Ausgabemodul
YSB02
YCC02-RELAIS02 (CAIS); 6 m
bzw. Option M12;
Ser.
YCC02-RELAIS01 (CAISL); 6 m
Par.
8 Ausgänge (Open Kollektor)
7 Eingänge (TTL-kompatibel,
Uemax = 30 V)
WP2 (option RS485)
WP1 (option RS485)
UniCOM
Analog
Input
Combics 3 Dosiersteuerung
Spannungsversorgung
kundenseitig
Zentralrechner
A5
Digital I/O
COM2
COM1
Betriebsanleitung Combics 3 Dosieren

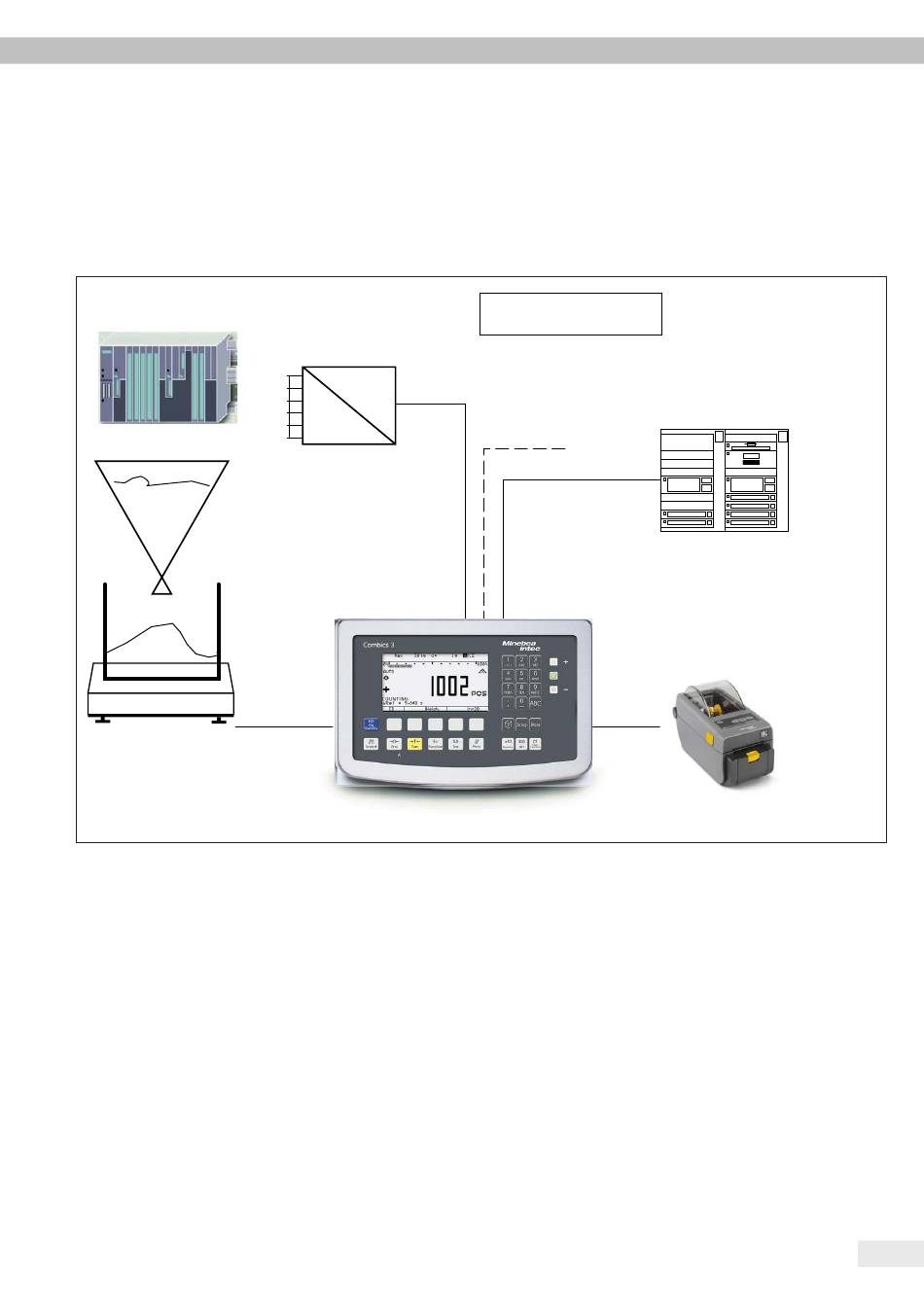

Anschlussmöglichkeiten
Drucker
