Minebea Intec Combics YDO07-X Installationsanleitung

Datenausgang für combics-ex

Inhaltsverzeichnis

Verfügbare Sprachen

Diese Anleitung herunterladen

Installation Instructions | Installationsanleitung | Notice d'installation

Istruzioni per l'installazione | Instrucciones de instalación

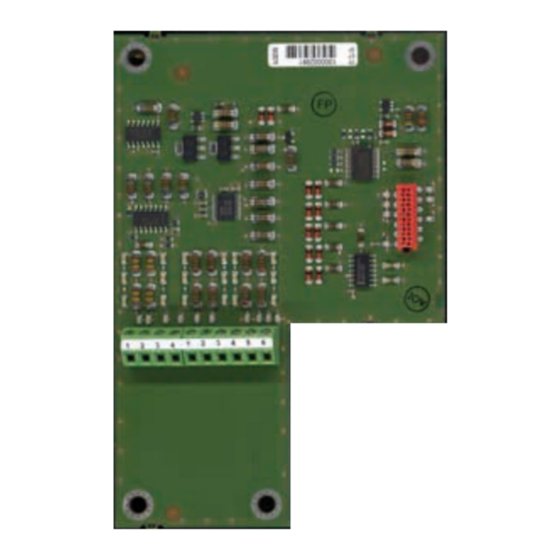

Minebea Intec Combics YDO07-X

Data Output Port for Combics-Ex

Datenausgang für Combics-Ex

Port de sortie pour interface Combics-Ex

Porta in uscita per interfaccia Combics-Ex

Puerto de salida para interfaz de Combics-Ex

98627-000-05

Inhaltsverzeichnis

Seite 1 Installation Instructions | Installationsanleitung | Notice d’installation Istruzioni per l’installazione | Instrucciones de instalación Minebea Intec Combics YDO07-X Data Output Port for Combics-Ex Datenausgang für Combics-Ex Port de sortie pour interface Combics-Ex Porta in uscita per interfaccia Combics-Ex Puerto de salida para interfaz de Combics-Ex...
Seite 6: Deutsch
Deutsch Combics Indicator Übersicht 1 Digital-Platine 2 Netzteil DC/DC Platine 3 Data I/O Adapterplatine/Kabel 4 Schnittstellen-Platine 5 Analog-Platine, oder optional YDO07-x RS232/RS485 Schnittstelle für digitale Plattform. Combics CAIXS2 Indikator öffnen und schließen Netzstecker ziehen Zum Öffnen der Combics Indikators zehn Hut- muttern von der Rückseite entfernt.
Seite 7: Kabel Vorbereiten
Deutsch Dichtung in die Frontplatte einlegen. Die Dichtung muss sauber anliegen und darf nicht geknickt sein. Frontplatte aufsetzen und die zehn Hutmuttern mit 1 Nm befestigen. Kabel vorbereiten Kabelende ca. 14 cm abisolieren. Schirmung auf ca. 2 cm kürzen und nach hinten über die Isolierung ziehen.
Seite 8: Anschluss Eigensicherer Datenkabel
Deutsch Anschluss der Schnittstelle RS 232/485 für digital Plattform (Option A16 /19) YDO07-X An Stelle des Analog/Digital-Umsetzers »ADU« kann auch eine Datenschnittstelle zum Anschluss einer eigensicheren digitalen Wägeplattform oder Waage (z. B. eine IS..-X) eingebaut werden. Anschluss über RS232 Option A16 grün braun gelb...
Seite 23 YDO07-X...
