Deutsch
1
2
3
6
YDO07-X

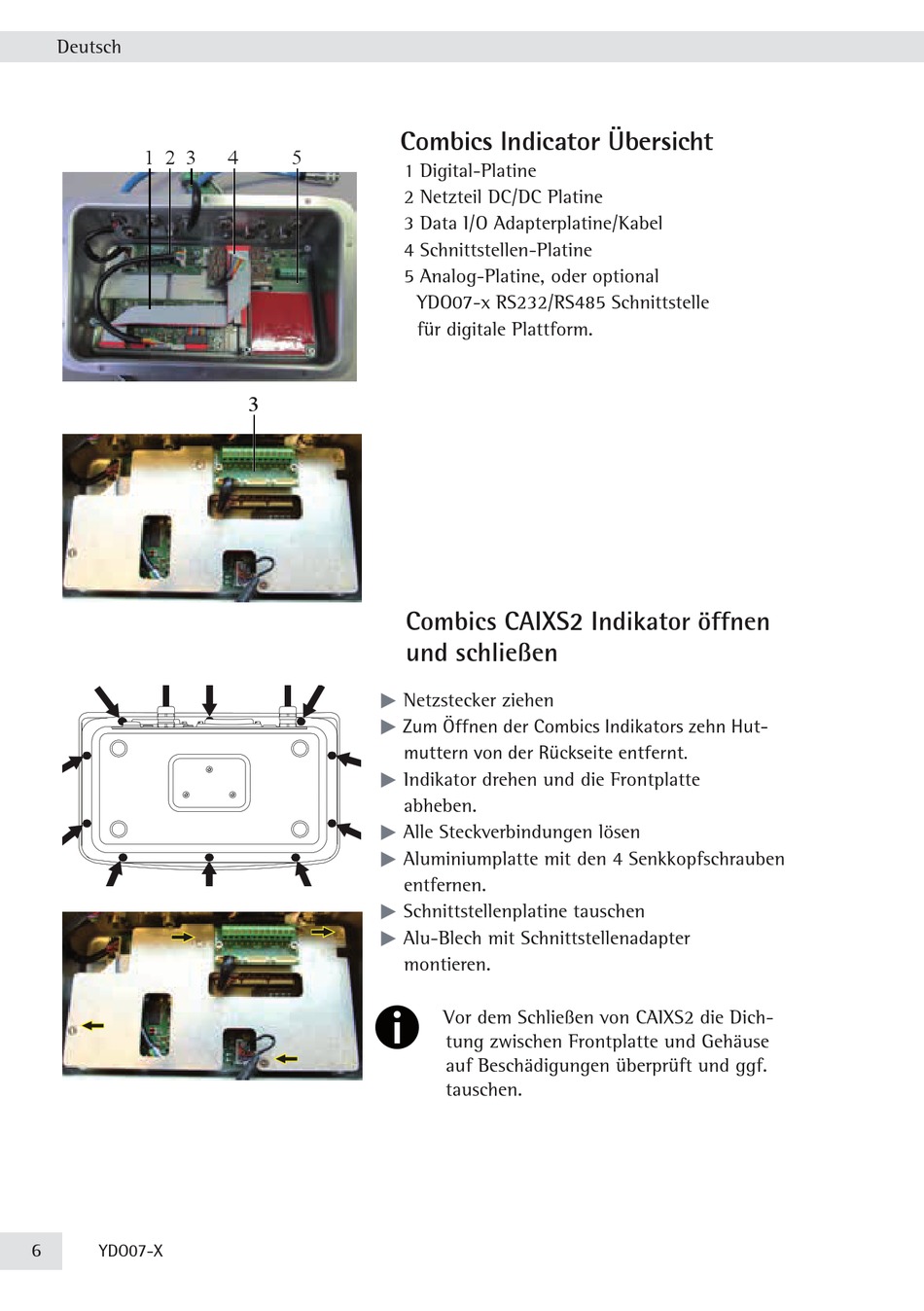

Combics Indicator Übersicht
4
5
3
t
t
t
t
t
t
t
h
1 Digital-Platine
2 Netzteil DC/DC Platine
3 Data I/O Adapterplatine/Kabel
4 Schnittstellen-Platine
5 Analog-Platine, oder optional
YDO07-x RS232/RS485 Schnittstelle
für digitale Plattform.
Combics CAIXS2 Indikator öffnen
und schließen
Netzstecker ziehen
Zum Öffnen der Combics Indikators zehn Hut-
muttern von der Rückseite entfernt.
Indikator drehen und die Frontplatte
abheben.
Alle Steckverbindungen lösen
Aluminiumplatte mit den 4 Senkkopfschrauben
entfernen.
Schnittstellenplatine tauschen
Alu-Blech mit Schnittstellenadapter
montieren.
Vor dem Schließen von CAIXS2 die Dich-
tung zwischen Frontplatte und Gehäuse
auf Beschädigungen überprüft und ggf.
tauschen.
