Fermax MDS DIGITAL Technisches Handbuch
  1. Anleitungen
  2. Marken
  3. Fermax Anleitungen
  4. Türsprechanlagen
  5. MDS DIGITAL
  6. Technisches handbuch

Fermax MDS DIGITAL Technisches Handbuch

Bereich i
Vorschau ausblenden Andere Handbücher für MDS DIGITAL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MDS
MDS
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
BEREICH I - SYSTEM MDS DIGITAL
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
UCH
UCH
UCH
UCH
UCH
UCH
UCH
UCH
Seite 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax MDS DIGITAL

Inhaltszusammenfassung für Fermax MDS DIGITAL

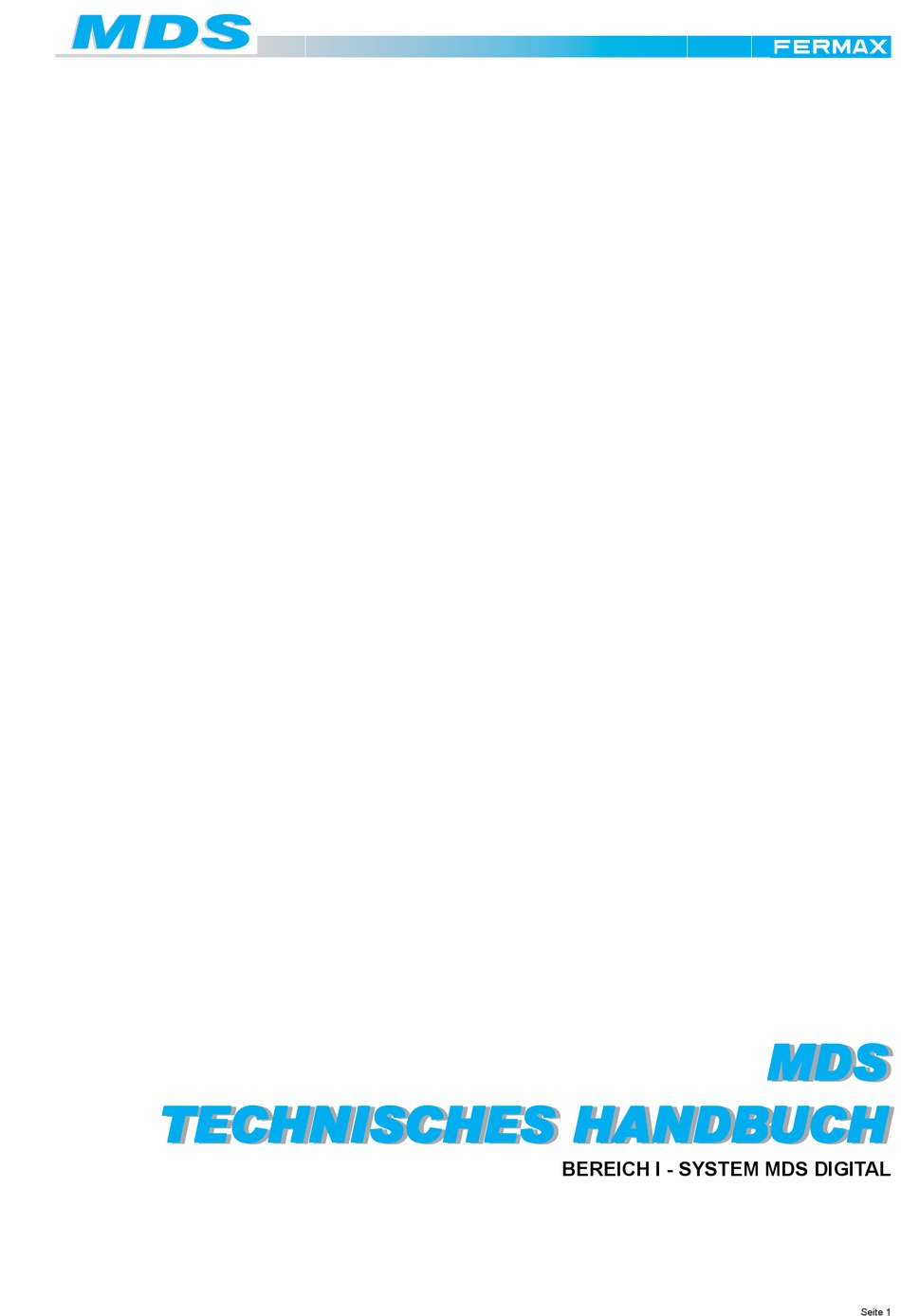

  • Seite 1 TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB BEREICH I - SYSTEM MDS DIGITAL Seite 1...
  • Seite 2 Technisches Handbuch MDS - Bereich I Kode 94726Ab-1 V06_10 Diese technische Anleitung dient zu Informationszwecken und wird von FERMAX ELECTRONICA S.A.E. herausgegeben. Fermax behält sich dabei das Recht vor, die Eigenschaften der aufgeführten Produkte jederzeit und ohne vorherige Ankündigung zu ändern.

  • Seite 3: Inhaltsverzeichnis

    - Basisschema einer Videotürsprechanlage MDS Digital ..................9 - Türstationen MDS Digital ............................. 9 · Beschreibung Türstationen MDS Digital ........................10 · Konfiguration des Systems MDS Digital mittels Türstation MDS Digital ..............14 · Antivandalismus-Türstationen MDS Bruto ........................30 - Portierzentralen MDS Digital ..........................31 ·...
  • Seite 4 SYSTEM MDS DIGITAL Basiskomponenten einer "Türsprech- und Videotürsprechanlage" Basiskomponenten einer "Zutrittskontrollanlage" Verbindung zwischen PC und System MDS Digital Seite 4...
  • Seite 5 SYSTEM MDS DIGITAL Basiskomponenten einer "Türsprech- und Videotürsprechanlage" Seite 5...

  • Seite 6: Basiskomponenten Einer Türsprech-/Videotürsprechanlage Mds Digital

    · Monitore: Loft Citymax Sailing Olympo · Telefone: Citymax - Gemeinsame Vorrichtungen für die Systeme MDS Digital, Direct und City · Netzgeräte und Notrufmodule · MDS-Verstärker (Ref. 2339) · Videosignalverstärker (Ref. 4110) · Türöffner · Kabelstränge und Distanztabellen Seite 6...

  • Seite 7: Grundschema Einer Türsprechanlage Mds Digital

    Grundschema einer Türsprechanlage MDS Digital Seite 7...

  • Seite 8: Basisschema Einer Türsprechanlage Mds Digital

    TRADUCIR TODA LA PÁGINA Basisschema einer Türsprechanlage MDS Digital NCity Seite 8...

  • Seite 9: Basisschema Einer Videotürsprechanlage Mds Digital

    Basisschema einer Videotürsprechanlage MDS Digital Seite 9...
  • Seite 10 TRADUCIR TODA LA PÁGINA Basisschema einer Videotürsprechanlage MDS Digital NCity Seite 10...

  • Seite 11: Typologie Der Türstationen Mds Digital

    Software. Die Türstationen MDS DIGITAL werden mit den dafür bestimmten Endgeräten verbunden. Siehe dazu weitere Information im Abschnitt: Zentraleinheit MDS Digital Typologie der Türstationen MDS Digital Die Abmessungen der Türstationen MDS DIGITAL sind (Serie 5 oder 7) unabhängig von der Anzahl angeschlossener Wohnungen immer dieselben VERSTÄRKER 4+N KAMERA VERSTÄRKER 4+N...

  • Seite 12: Beschreibung Türstationen Mds Digital

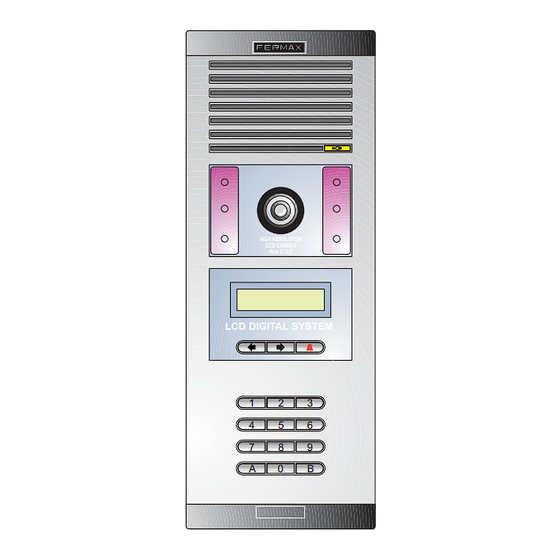

    Beschreibung Türstationen MDS Digital Vorderansicht Verstärker (Lautsprecher) Digitales Display HIGH RESOLUTION CCD CAMERA PAN &TILT Suchtasten Ruftaste (GLOCKE) LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM Tastatur 6 Kamera 7 Leuchtdioden Türstation AUDIO MDS Digital Türstation VIDEO MDS Digital Rückansicht und interne Verkabelung EXT.
