MDS
MDS

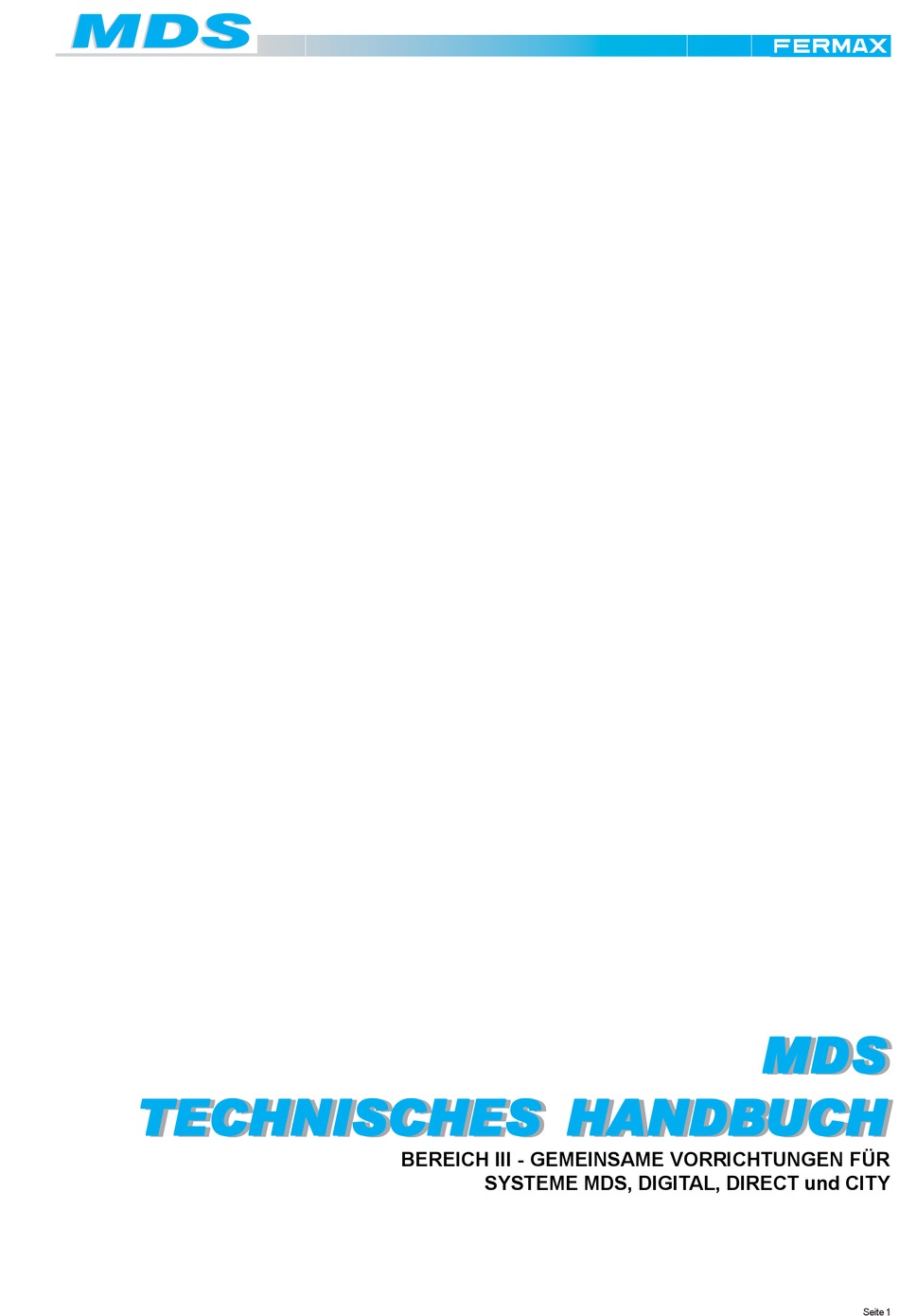

TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB
TECHNISCHES HANDB UCH
TECHNISCHES HANDB
TECHNISCHES HANDB
BEREICH III - GEMEINSAME VORRICHTUNGEN FÜR
SYSTEME MDS, DIGITAL, DIRECT und CITY
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
MDS
UCH
UCH
UCH
UCH
UCH
UCH
UCH
UCH
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fermax MDS DIGITAL
Inhaltszusammenfassung für Fermax MDS DIGITAL
- Seite 1 TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB TECHNISCHES HANDB UCH TECHNISCHES HANDB BEREICH III - GEMEINSAME VORRICHTUNGEN FÜR SYSTEME MDS, DIGITAL, DIRECT und CITY Seite 1...
- Seite 2 Diese technische Anleitung dient zu Informationszwecken und wird von FERMAX ELECTRONICA S.A.E. herausgegeben. Fermax behält sich dabei das Recht vor, die Eigenschaften der aufgeführten Produkte jederzeit und ohne vorherige Ankündigung zu ändern. Eventuelle Änderungen werden in den nachfolgenden Auflagen berücksichtigt.
-
Seite 3: Inhaltsverzeichnis
· Sailing ..................................11 · Olympo ..................................13 - Telefone ................................15 · Citymax ..................................15 GEMEINSAME VORRICHTUNGEN FÜR DIE SYSTEME MDS DIGITAL, DIRECT und CITY ........17 - Netzgeräte ................................18 - Notrufmodul ................................. 18 - MDS-Verstärker ..............................19 - Videosignalverstärker ............................ -
Seite 4: Gemeinsame Vorrichtungen Für Die Systeme Digital, Direct Und City
Gemeinsame Vorrichtungen für die Systeme Digital, Direct und City - Wohnungssprechstellen: · Monitore: Loft Citymax Sailing Olympo · Telefone: Citymax - Gemeinsame Vorrichtungen für die Systeme Digital, Direct und City · Netzgeräte und Notrufmodule · MDS-Verstärker (Ref. 2339) · Videosignalverstärker (Ref. 4110) ·... -
Seite 5: Wohnungssprechstellen
WOHNUNGSSPRECHSTELLEN Monitore und Telefone Seite 5... - Seite 6 Seite 6...
-
Seite 7: Beschreibung Kontrollfunktionen
Der Decoder stellt dabei die Verbindung zwischen Tür- oder Portierstation und dem Monitor in der Wohnung her, in die angerufen wird. Der Monitor Loft für MDS (derselbe wie für 4+N) ist in Farbe und S/W verfügbar und kann in derselben Anlage mit anderen Fermax-Monitoren und -Telefonen kombiniert werden. Beschreibung Kontrollfunktionen LED-Anzeige Monitor eingeschaltet Türöffnungstaste / Portierruf... -
Seite 8: Funktionsweise Des Monitors Loft
Funktionsweise des Monitors Loft Anruf * Durch Drücken der Ruftaste an der Türstation wird ein Rufton an der Türstation und am Monitor ausgelöst, dabei schaltet sich der Bildschirm ein und die ON-OFF Anzeige erlischt. Der Rufton wird dabei auch an die zusätzlichen Wohnungssprechstellen der Wohnung übermittelt. Falls der Anruf nicht angenommen wird, unterbricht der Monitor die Bildübertragung nach Ablauf von 90 Sekunden. - Seite 9 Zusatztasten). Alle Versionen sind als S/W- und Farbmodelle verfügbar. Falls Sie über einen Panikruf verfügen wollen, müssen Sie Monitore Extra oder Complet mit Anschlusserweiterung einsetzen. In derselben Anlage können diese Modelle mit anderen Fermax-Monitoren und Telefonen kombiniert werden. Beschreibung Kontrollfunktionen Türöffnungstaste / Portierruf Bei bestehender Sprechverbindung zur Türstation wird durch Drücken dieser Taste der Türöffner...
-
Seite 10: Funktionsweise Des Monitors Citymax
Funktionsweise des Monitors Citymax Anruf * Durch Drücken der Ruftaste an der Türstation wird ein Rufton an der Türstation und am Monitor ausgelöst, dabei schaltet sich der Bildschirm ein und die ON-OFF Anzeige erlischt. Der Rufton wird dabei auch an die zusätzlichen Wohnungssprechstellen der Wohnung übermittelt. Falls der Anruf nicht angenommen wird, unterbricht der Monitor die Bildübertragung nach Ablauf von 90 Sekunden. - Seite 11 Der Decoder stellt dabei die Verbindung zwischen Tür- oder Portierstation und dem Monitor in der Wohnung her, in die angerufen wird. Der Monitor Sailing für MDS (derselbe wie für 4+N) ist in Farbe und S/W verfügbar und kann in derselben Anlage mit anderen Fermax-Monitoren und -Telefonen kombiniert werden. Er verfügt über keine Zusatztaste für Panikruf. Beschreibung Kontrollfunktionen Türöffnungstaste / Portierruf...
-
Seite 12: Funktionsweise Des Monitors Sailing
Funktionsweise des Monitors Sailing Anruf * Durch Drücken der Ruftaste an der Türstation wird ein Rufton an der Türstation und am Monitor ausgelöst, das Display schaltet sich ein und die ON/OFF LED schaltet sich aus. Der Rufton wird dabei auch an die zusätzlichen Wohnungssprechstellen der Wohnung übermittelt. Falls der Anruf nicht angenommen wird, unterbricht der Monitor die Bildübertragung nach Ablauf von 90 Sekunden. -
Seite 13: Olympo
Melodien. Der Monitor Olympo ist in zwei Modellen erhältlich: in der Version Basic und Plus mit integrierter Beleuchtung: Olympo Basic Plus Olympo Basic In derselben Anlage können diese Modelle mit anderen Fermax-Monitoren und Telefonen kombiniert werden. Beschreibung Kontrollfunktionen Lautstärkeregelung Türöffnungstaste / Portierruf Aktivierung/Deaktivierung Sprechverbindung Aktivierungstaste für Hilfsvorrichtung... - Seite 14 Funktionsweise des Monitors Olympo Anruf * Durch Drücken der Ruftaste an der Türstation wird an der Türstation und am Monitor ein Rufton ausgelöst, während sich gleichzeitig die Displaybeleuchtung und die seitliche blaue Beleuchtung (in Version PLUS) einschaltet. Der Rufton wird dabei auch an die zusätzlichen Wohnungssprechstellen der Wohnung übermittelt. Falls der Anruf nicht angenommen wird, unterbricht der Monitor die Bildübertragung nach Ablauf von 90 Sekunden.
-
Seite 15: Telefone
TELEFONE Citymax 4+N Die Telefone 4+N können bei einer MDS-Anlage mit anderen Fermax-Monitoren und -Telefonen kombiniert werden. Sie können auch für Anlagen mit Monitoren als Zusatzkomponenten in der Wohnung installiert werden. Genau wie die Monitore 4+N, die bei MDS-Anlagen eingesetzt werden, müssen die Telefone nach Installation und Anschluss zur Inbetriebnahme nicht programmiert werden. - Seite 16 Seite 16...
-
Seite 17: Gemeinsame Vorrichtungen Für Die Systeme Mds Digital, Direct Und City
GEMEINSAME VORRICHTUNGEN für Systeme MDS Digital, Direct und City Seite 17... -
Seite 18: Netzgeräte
Netzstromunterbrechungen der Betrieb der Anlage vorübergehend mit Batterien gewährleistet wird. Die Betriebszeit mit Batteriebetrieb hängt von der Kapazität der an das Modul angeschlossenen Batterie(n) ab. Fermax verfügt über zwei Notrufmodule für 12 VDC und 18 VDC Netzgeräte (Ref. 2060) und (Ref. 1021): 12 VDC Notrufmodul... -
Seite 19: Andere Basiskomponenten Der Mds-Anlage
übertragene Datensignal von den Türstationen, Decodern, FXL-Netzwerk usw. zu verstärken. Der MDS-Verstärker kann folgendermaßen eingesetzt werden: - Decoderbus (häufigste Anwendung) - Verbindung zwischen Zentraleinheiten und Türstationen MDS Digital (Türstationbus) - Zwischen FXL-Netzwerken - Bei Verzweigungen und/oder Zweigleitungen der Anlage Wir empfehlen zusätzlich dazu ein 12 VDC Netzgerät zu installieren. (Siehe Handbuch, Kode 94100, für weitere Produktinformation ). -
Seite 20: Fermax-Kabelstränge Und Distanztabellen
Fermax-Kabelstränge Fermax liefert eine Reihe von KABELSTRÄNGEN, die speziell für MDS-Anlagen hergestellt werden. Die Fermax Kabelstränge, Ref. 5918 und Ref. 5919, sind nur für Entfernungen bis zu 300 m einsetzbar. Für größere Distanzen, siehe Sektionen-Tabelle bei MDS-Anlagen. Tabelle FERMAX-KABELSTRÄNGE REF. - Seite 21 Seite 21...
-
Seite 22: Modul Zur Decoderprogrammierung
Programmiermodul für Decoder und Zentralen, Ref. 2466 - 24661 Power 485 422 D- T- D+ T+ OFF ON RoHS 24661 (USB) 2466 (RS232) Diese Module werden dazu verwendet, die Decoder (sogar vor der Installation) über die RS-232 oder USB-Schnittstelle des PC zu programmieren. Es können Prüfungen und Tests an den installierten Geräten vorgenommen werden. Das Modul 2466 verfügt über zwei Stecker, wobei einer davon an die serielle Schnittstelle des PC und der andere an den Programmieranschluss für PC-Programmierung des Decoders angeschlossen werden.
