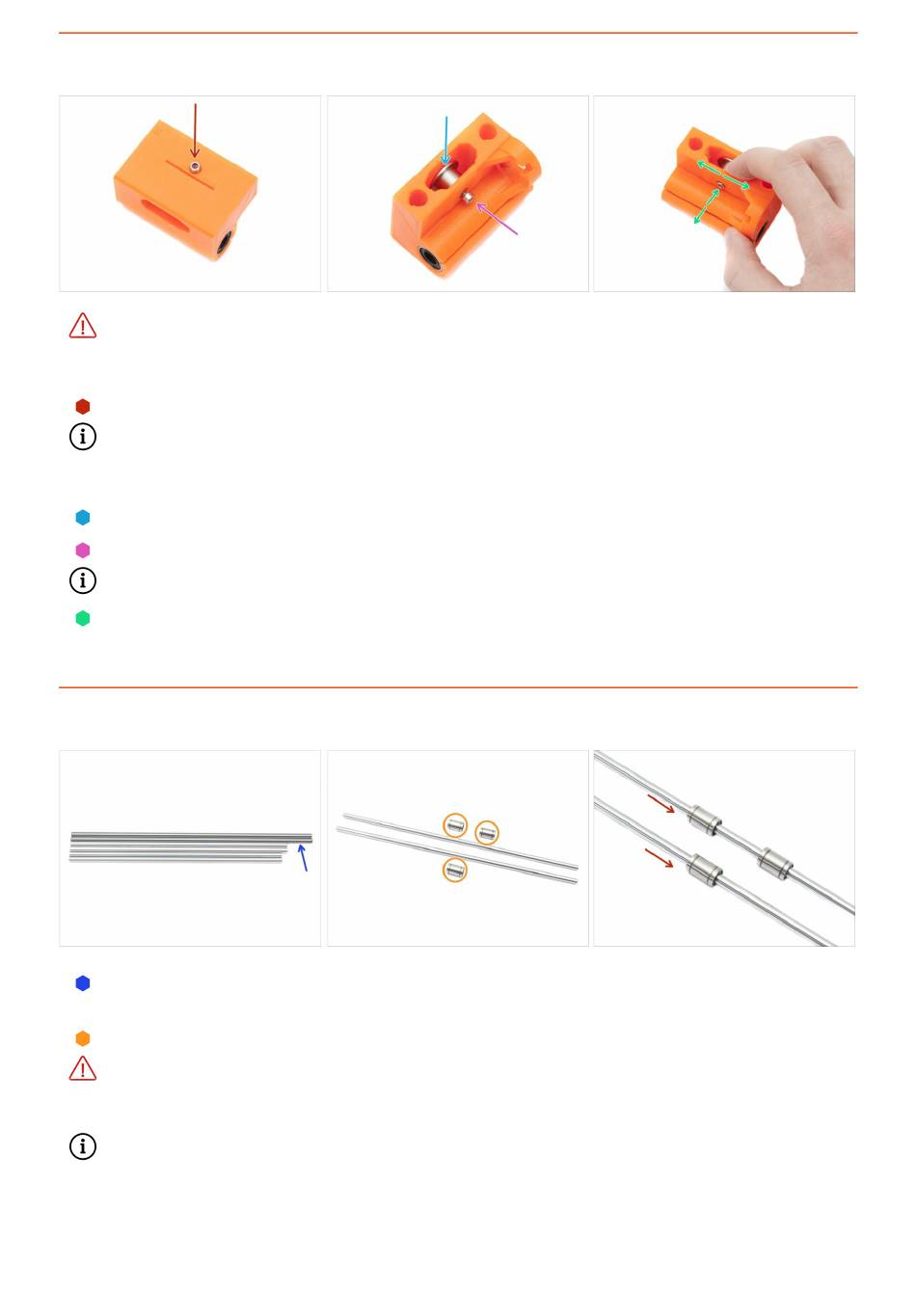

SCHRITT 5
X-Endhalter: Montage des Kugellagers
ACHTUNG: Seien Sie beim Anziehen sehr vorsichtig, überprüfen Sie die
Ausrichtung der Mutter und verwenden Sie keine übermäßige Kraft, Sie könnten
dieses Teil zerbrechen.
Legen Sie die M3nN Nyloc-Mutter in den X-Endhalter ein.
Falls Sie die Mutter nicht vollständig hineindrücken können, wenden Sie keine
übermässige Kraft an. Lassen Sie die Mutter für den Moment sein und fahren Sie
mit den anderen Teilen in diesem Schritt fort.
Führen Sie das 623h Kugellager in den X-Endhalter ein.
Sichern Sie es mit einer M3x18 Schraube.
Nun ziehen Sie die Mutter mithilfe der M3 Schraube hinein, falls nötig.
Überprüfen Sie mit Ihrem Finger, ob sich das Lager frei drehen lässt. Ändern Sie
die Anzugskraft der Schraube falls nötig.
SCHRITT 6
X-Achse: Vormontage der Führungsstangen
Nehmen Sie die verbleibenden glatten Führungsstangen und vergleichen Sie ihre
Länge. Für die X-Achse benötigen Sie die längsten Stangen (370 mm).
Linearlager (3x)
SEIEN SIE JETZT BITTE SEHR VORSICHTIG! Führen Sie die Stangen vorsichtig in
die Linearlager ein. Wenden Sie nicht zuviel Kraft auf, und verkanten Sie die
Stangen nicht!
Falls Sie Kugeln aus einem Lager herausgedrückt haben, zählen Sie sie bitte. Eine
oder zwei fehlende Kugeln sind noch ok. Falls aber mehr Kugeln fehlen sollten,
bestellen Sie bitte ein neues Linearlager.
3. Zusammenbau der X-Achse
Original Prusa i3 MK3S kit assembly
45
