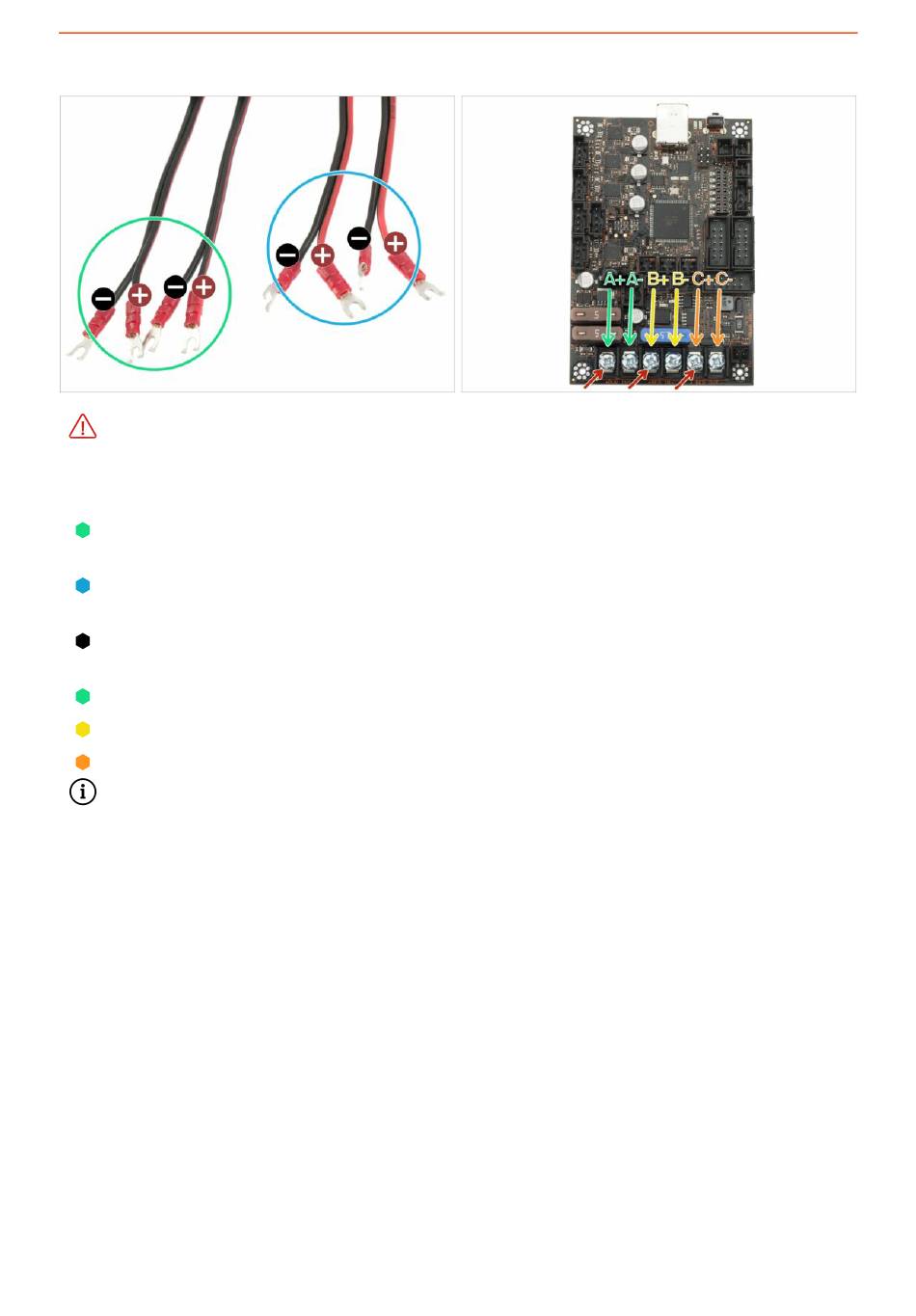

SCHRITT 24
Netzteil- und Heizbett-Stromkabel
WICHTIG: Es ist SEHR WICHTIG das Netzteil und das Heizbett in der richtigen
Reihenfolge am EINSY Board anzuschließen. Das POSITIVE KABEL muss am
POSITIVEN POL des Boards angeschlossen werden. Es gibt ZWEI VERSIONENder
Kabel mit verschiedener Farbgebung:
Version A: beide Adern auf jedem Paar sind schwarz, der POSITIVE POL' ist mit
einem ROTEN LINIE gekennzeichnet.
Version B: jedes Kabelpaar besteht aus einem roten und einem schwarzen Kabel .
Das POSITIVE KABEL ist KOMPLETT ROT.
Schließen Sie die Kabel von Netzteil und Heizbett in der folgenden Reihenfolge an
das EINSY-Board an (rote Pfeile zeigen den positiven Pol an):
Das erste Kabelpaar vom Netzteil (A+|A-).
Das zweite Kabelpaar vom Netzteil (B+|B-).
Kabelpaar vom Heizbett (C+|C-)
Beide Kabelpaare des Netzteiles sind identisch. Ihre Reihenfolge ist beliebig.
Achten Sie nur auf die richtige Polarität.
152
8. Zusammenbau der Elektronik
Original Prusa i3 MK3S kit assembly
