SCHRITT 20

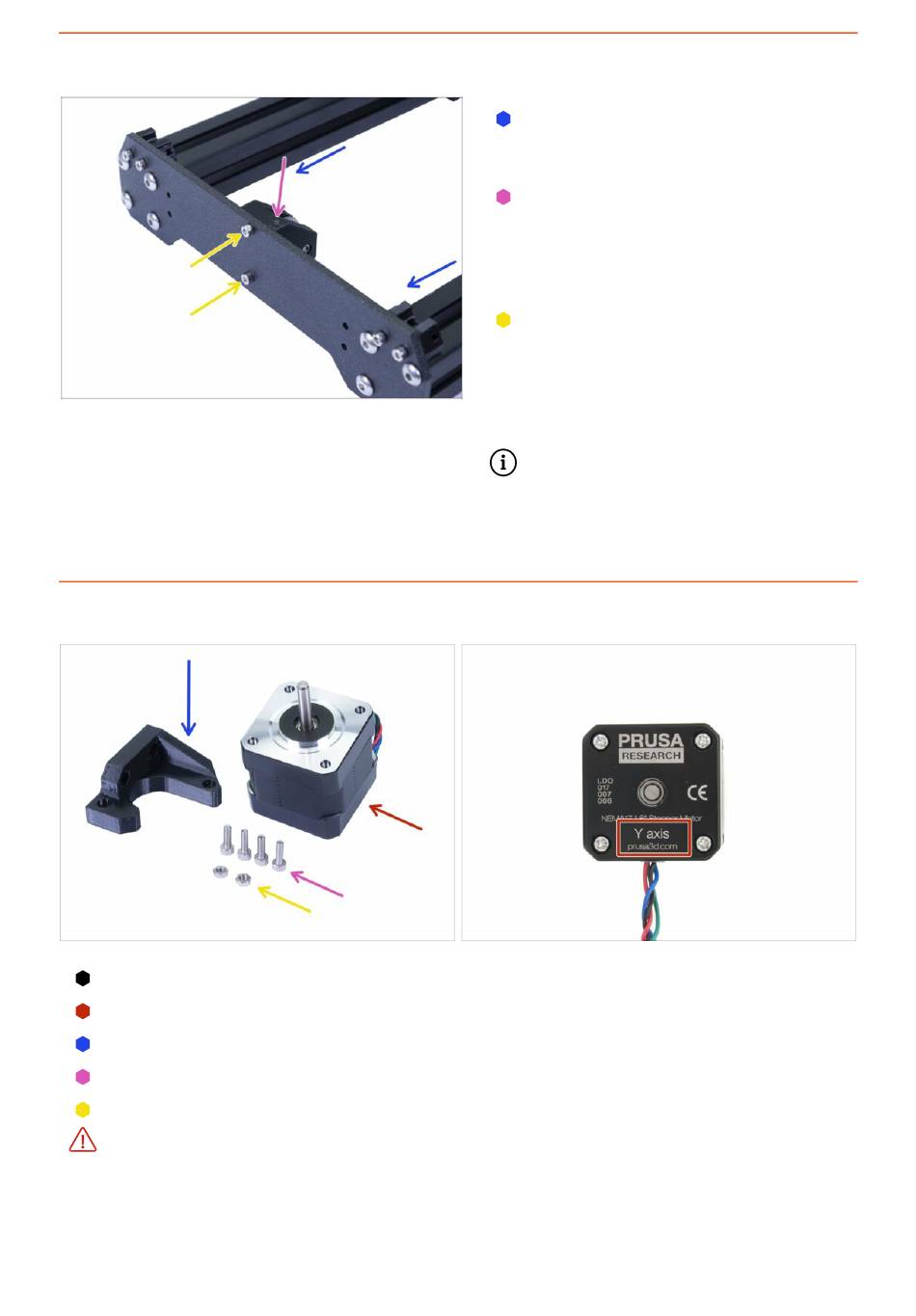

Montage der Y-Riemenspannrolle
SCHRITT 21
Y-Achse: Motor und Motorenhalter
Bereiten Sie bitte für die folgenden Schritte vor:
Motor für die Y-Achse (1x)
Y-Motorenhalter (1x)
M3x10 Schraube (4x)
M3n Mutter (2x)
Stellen Sie sicher, dass Sie den richtigen Motor verwenden. Die Unterseite jedes
Motors ist mit einem Etikett beschriftet. Der Grund ist, dass die Kabellängen der
Motoren unterschiedlich sind.
28
2. Zusammenbau der Y-Achse
Original Prusa i3 MK3S kit assembly
Drehen Sie den Rahmen, sodass die
langen Profile auf Sie gerichtet
sind.
Setzen Sie die Y-Riemenspannrolle
auf die Frontplatte. Die Seite des
gedruckten Teils mit dem
Kreissymbol muss nach oben
zeigen.
Befestigen Sie die Y-
Riemenspannrolle mit zwei M3x10
Schrauben. Drehen Sie die
Schraube ein, bis das gedruckte
Teil die Oberfläche der Platte
berührt.
Dieser Ansatz unterscheidet sich
vom Vorgängermodell MK3. Folgen
Sie den Anweisungen in diesem
Schritt.
