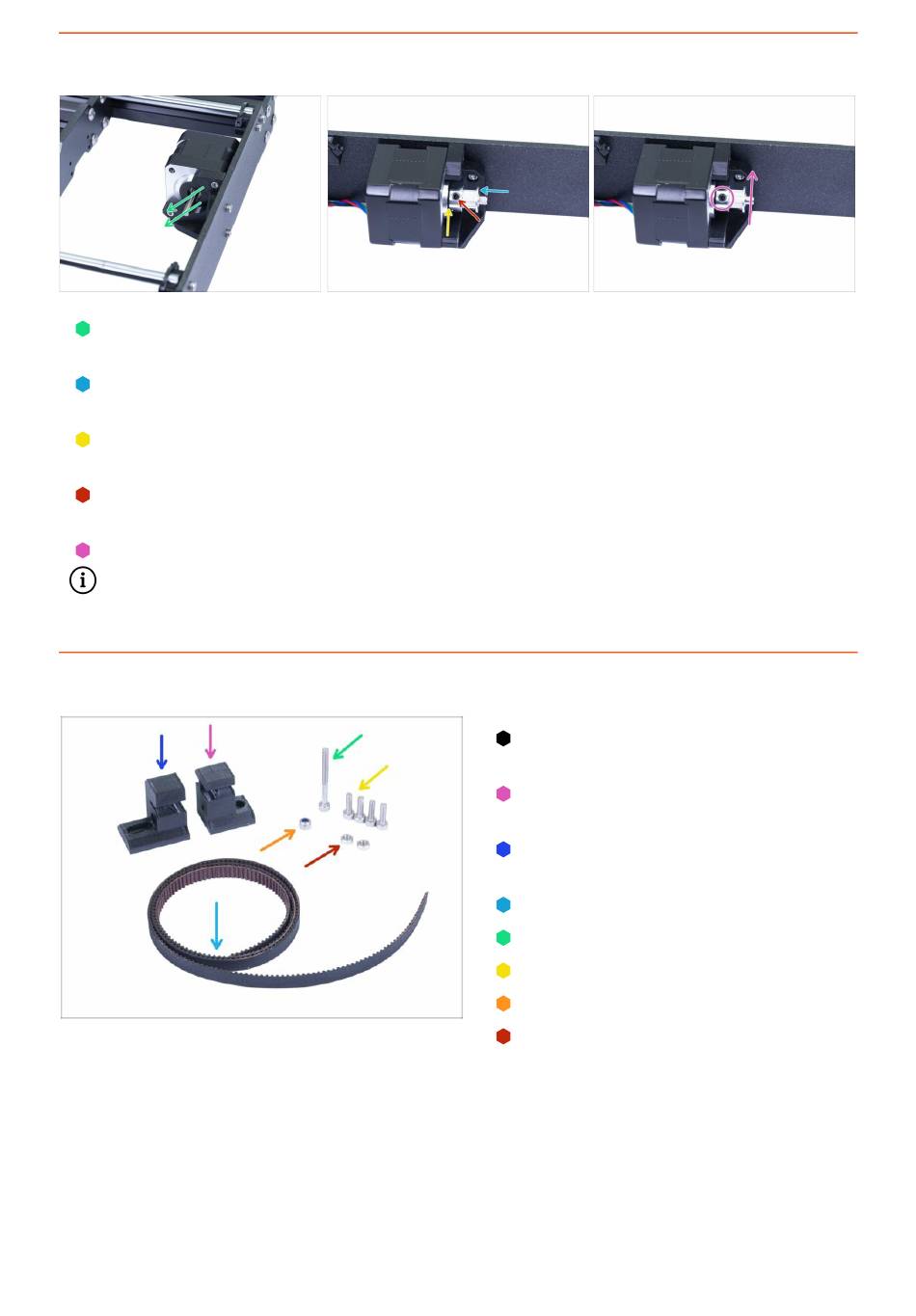

SCHRITT 32
Befestigung der Y-Riemenscheibe
Auf der Antriebswelle befindet sich ein flaches Stück. Drehen Sie es wie im ersten
Bild gezeigt. Sehen Sie die Richtung der Pfeile.
Setzen Sie eine GT2-16 Riemenscheibe auf die Y-Antriebswelle, wie im Bild
gezeigt.
Drücken Sie die Riemenscheibe nicht gegen den Motor. Lassen Sie einen
Zwischenraum frei, sodass die Riemenscheibe sich frei drehen kann.
Eine der Schrauben muss direkt auf das flache Teilstück der Antriebswelle zeigen.
Ziehen Sie die erste Schraube leicht an.
Drehen Sie die Achse und ziehen Sie die zweite Schraube leicht fest.
Befestigen Sie die Riemenscheibe noch nicht vollständig. Wir werden dies später
nachholen.
SCHRITT 33
Y-Achse: Montage des Zahnriemens
2. Zusammenbau der Y-Achse
Original Prusa i3 MK3S kit assembly
Bereiten Sie bitte für die
folgenden Schritte vor:
Y-Riemenhalter (1x) der kleinere der
beiden
Y-Riemenspanner (1x) der größere
der beiden
Y-Achsen Riemen 650 mm (1x)
M3x30 Schraube (1x)
M3x10 Schraube (4x)
M3nN Nyloc-Mutter (1x)
M3n Mutter (2x)
