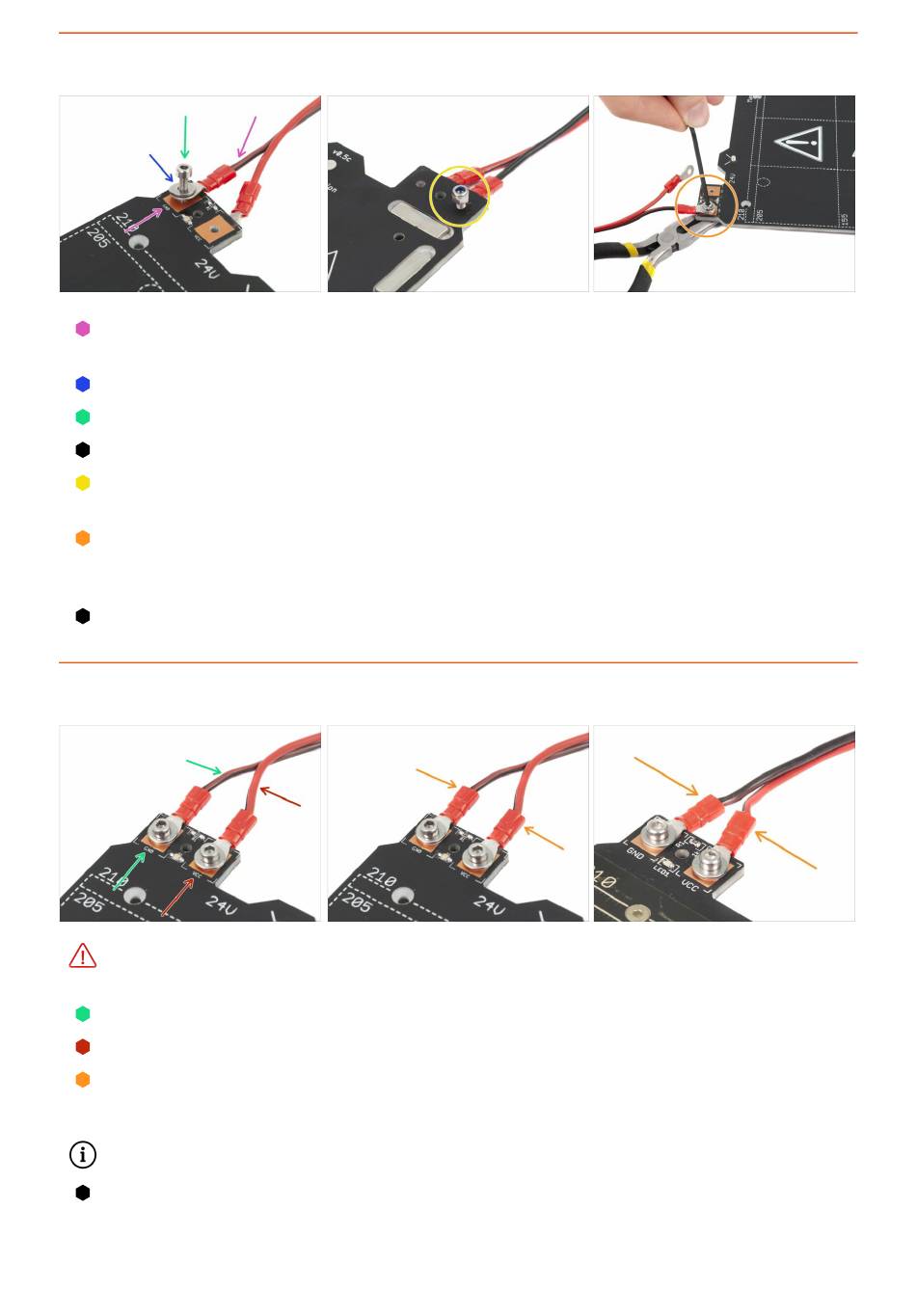

SCHRITT 3
Montage des Heizbettkabels (Teil 2)
Legen Sie das schwarze Kabel oberhalb des Stiftes mit dem "GND" Schild.
Vergewissern Sie sich, dass Sie den gerundeten Anschluss verwenden.
Setzen Sie die Unterlegscheibe auf den runden Kabelanschluss.
Drücken Sie die M3x10 Schraube durch alle Teile.
Halten Sie die Schraube und drehen Sie das Heizbett vorsichtig um.
Setzen Sie die M3nN Mutter auf die Spitze der M3 Schraube und ziehen Sie sie
leicht an.
Drehen Sie das Heizbett zurück, und ziehen Sie die Schraube mit einer Spitzzange
und einem Innensechskant-Schlüssel fest an. Wir müssen die Lage der Kabel im
nächsten Schritt einstellen, also ziehen Sie die Schraube noch nicht zu sehr fest.
Wiederholen Sie diesen Schritt mit dem zweiten (roten) Kabel.
SCHRITT 4
Montage des Heizbettkabels (Teil 3)
Bevor Sie fortfahren, überprüfen Sie bitte erneut, ob das Kabel korrekt mit dem
Heizbett verbunden ist.
Das SCHWARZE Kabel muss an "GND" angeschlossen werden
Das ROTE Kabel muss an "VCC" angeschlossen werden
Die Kabelabdeckung, die später montiert wird, setzt voraus, dass die Anschlüsse
leicht zueinander gebogen werden. Biegen Sie sie leicht durch Drücken, aber
lassen Sie einen Spalt zwischen ihnen.
Das Aussehen Ihres Heizbetts kann leicht vom letzten Bild abweichen.
Ziehen Sie nun beide Schrauben mit dem Innensechskant-Schlüssel und der Zange
an.
