Prusa Research i3 MK3S Bedienungsanleitung Seite 26

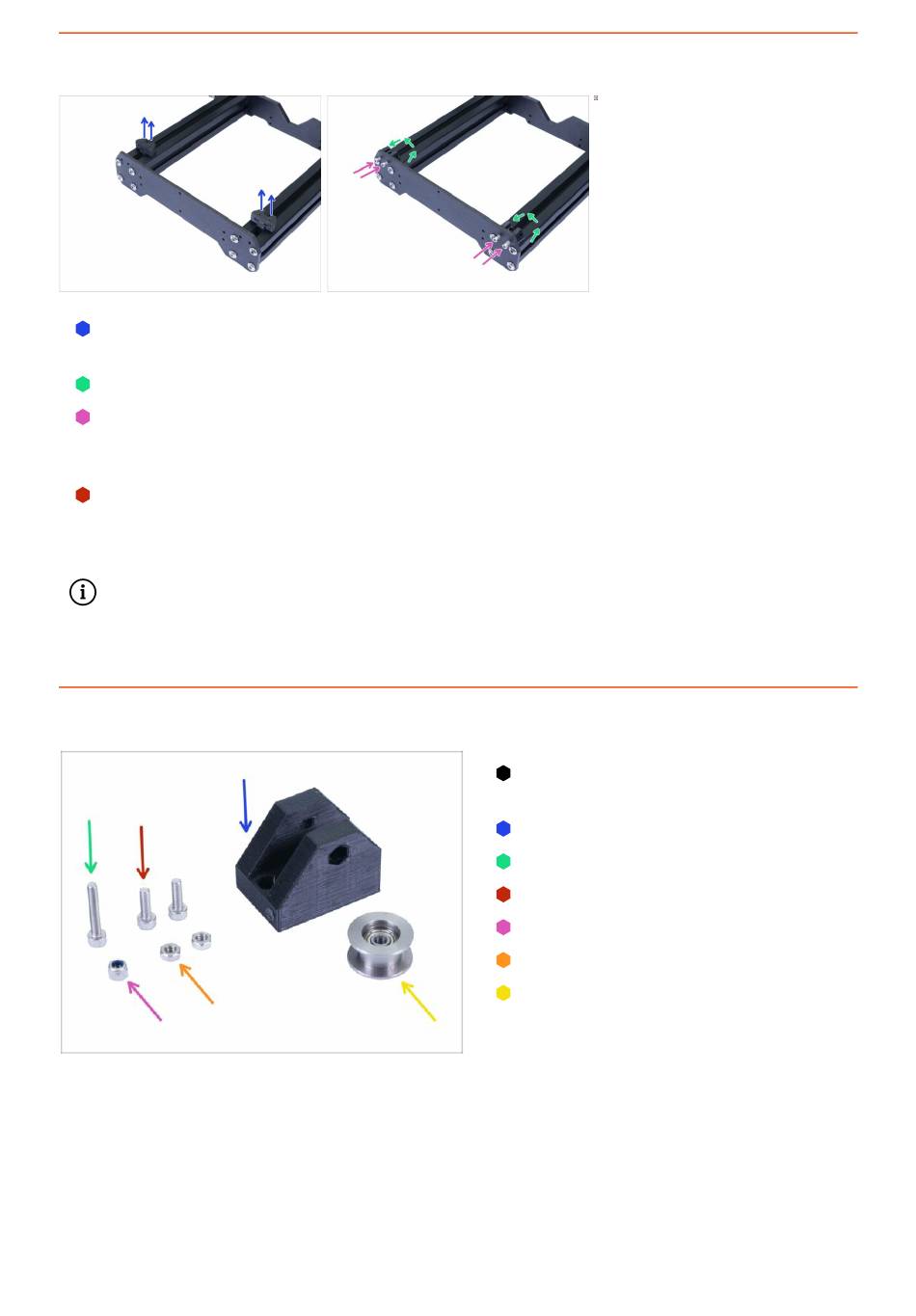

SCHRITT 16 Montage der Y-Stangen-Halterteile
Nehmen Sie das erste Paar Y-Stangen-Halter und legen Sie sie auf die längeren
Profile, die Öffnungen für die Schrauben müssen nach oben zeigen.
Rotieren Sie die gedruckten Teile in Richtung der Frontplatte.
Befestigen Sie jeden vorderen Halter mit zwei M3x10 Schrauben. Ziehen Sie beide
Schrauben gleichmäßig, aber noch nicht völlig an. Wir werden sie später
vollständig festziehen.
Als nächstes befestigen Sie die hinteren Y-Halter mit M3x10 Schrauben an der
Rückplatte (diejenige mit den kurzen Profilen). Ziehen Sie beide Schrauben
gleichmässig, aber noch nicht völlig an. Wir werden sie später vollständig
festziehen.
Falls die M3nS-Muttern immer wieder herausfallen, drehen Sie bitte den Rahmen
um. Ziehen Sie beide gedruckten Teile fest und bringen Sie den Rahmen wieder in
die vorherige Position zurück.
SCHRITT 17 Vorbereitung der Y-Riemenspannrolle (Teil 1)
26
2. Zusammenbau der Y-Achse
Original Prusa i3 MK3S kit assembly
Bereiten Sie bitte für die
folgenden Schritte vor:
Y-Riemenspannrolle (1x)
M3x18 Schraube (1x)
M3x10 Schraube (2x)
M3nN Nyloc-Mutter (1x)
M3n Mutter (2x)
623h Lagergehäuse (1x)
