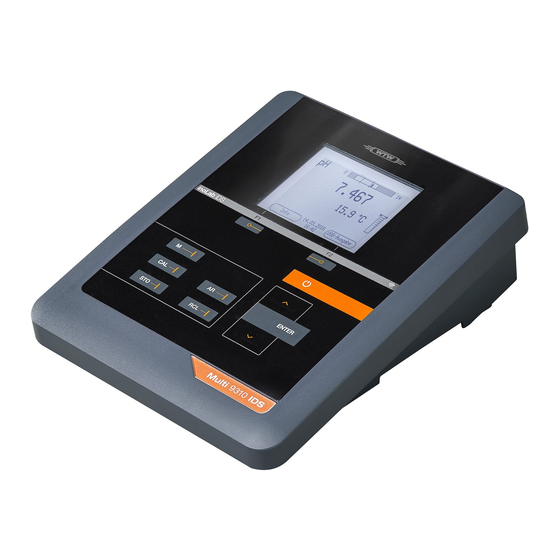

Xylem WTW inoLab Multi 9310 IDS Bedienungsanleitung

Digitales messgerät für ids-sensoren (ph/redox/o2/leitfähigk.)
Vorschau ausblenden Andere Handbücher für WTW inoLab Multi 9310 IDS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
ba75937d10 08/2021
Multi 9310P IDS
Multi 9310 IDS
®
inoLab
Multi 9310 IDS(P)
DIGITALES MESSGERÄT FÜR IDS-SENSOREN (PH/REDOX/O2/LEITFÄHIGK.)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Xylem WTW inoLab Multi 9310 IDS

Inhaltszusammenfassung für Xylem WTW inoLab Multi 9310 IDS

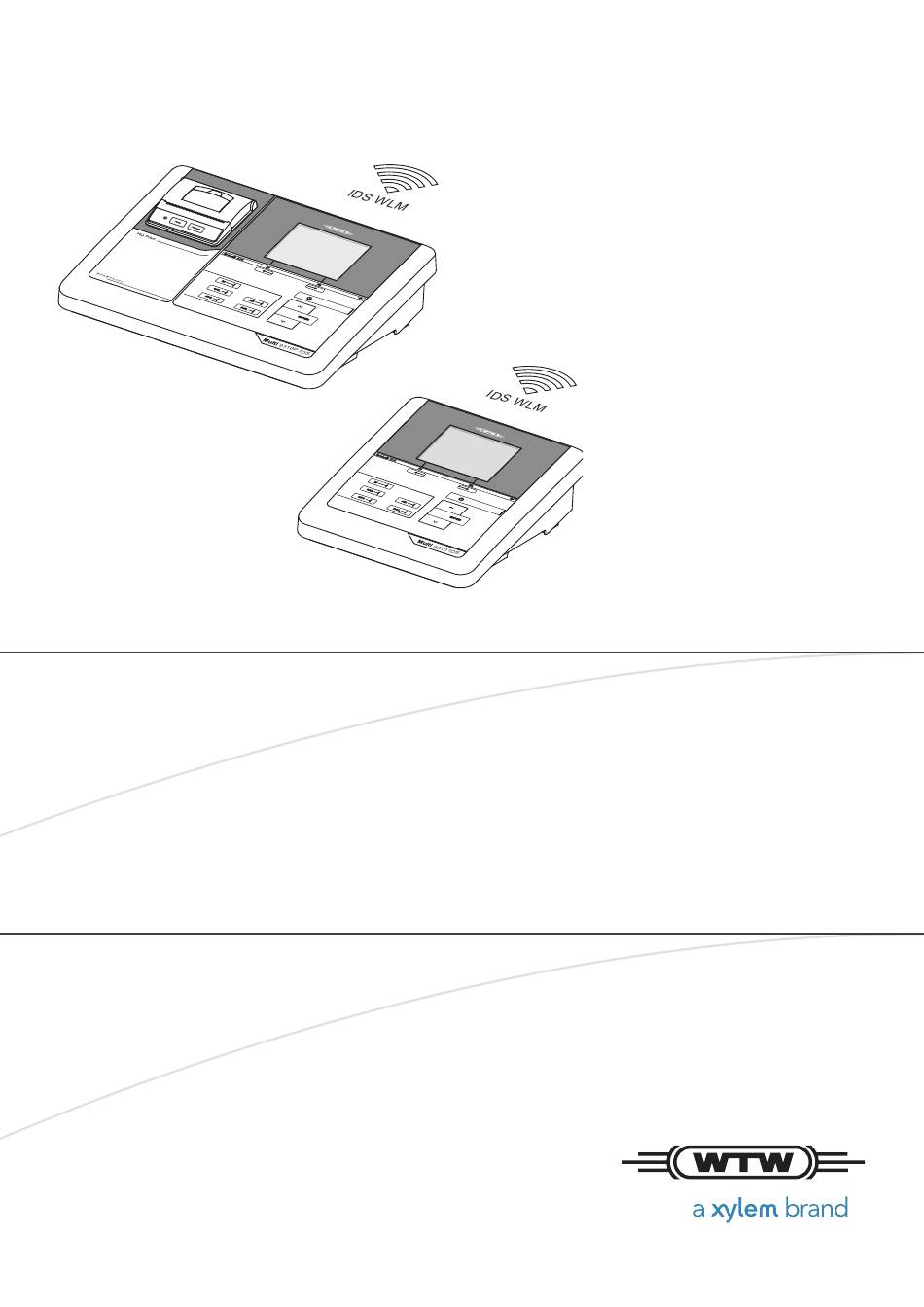

  • Seite 1 BEDIENUNGSANLEITUNG ba75937d10 08/2021 Multi 9310P IDS Multi 9310 IDS ® inoLab Multi 9310 IDS(P) DIGITALES MESSGERÄT FÜR IDS-SENSOREN (PH/REDOX/O2/LEITFÄHIGK.)
  • Seite 2 ® inoLab Multi 9310 IDS Copyright © 2021 Xylem Analytics Germany GmbH Printed in Germany. ba75937d10 08/2021...

  • Seite 3: Inhaltsverzeichnis

    ® inoLab Multi 9310 IDS Inhaltsverzeichnis Inhaltsverzeichnis Überblick ............7 Multi 9310 IDS .
  • Seite 4 ® Inhaltsverzeichnis inoLab Multi 9310 IDS pH-Wert ............. 27 Messen .
  • Seite 5 ® inoLab Multi 9310 IDS Inhaltsverzeichnis ® Trübungsmessung (VisoTurb 900-P) ........62 Messen .
  • Seite 6 ® Inhaltsverzeichnis inoLab Multi 9310 IDS 13.2 Bedienung / Drucken............94 13.3 Druckereinstellungen .

  • Seite 7: Überblick

    ® inoLab Multi 9310 IDS Überblick Überblick Multi 9310 IDS Mit dem kompakten digitalen Präzisions-Messgerät Multi 9310 IDS können Sie schnell und zuverlässig pH-, Redox-, Leitfähigkeits- und Sauerstoff-Messun- gen durchführen. Das Multi 9310 IDS bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit.

  • Seite 8: Messgerät Multi 9310P Ids Mit Integriertem Drucker

    ® Überblick inoLab Multi 9310 IDS Messgerät Multi 9310P IDS mit integriertem Drucker Der integrierte Drucker des Multi 9310P IDS ermöglicht ein GLP-gerechtes Dokumentieren der Messungen. Alle Informationen zum Drucker des Multi 9310P IDS sind in einem eigenen Kapitel zusammengefasst (siehe Abschnitt 13 D RUCKER 9310P IDS), Seite 93).

  • Seite 9: Ids-Sensoren

    ® inoLab Multi 9310 IDS Überblick 1.3.1 IDS-Sensoren IDS-Sensoren  unterstützen die automatische Sensorerkennung  zeigen im Einstellmenü individuell nur die zum Sensor passenden Einstel- lungen  verarbeiten Signale im Sensor digital, so dass auch mit langen Kabeln prä- zise und störungssichere Messungen möglich sind ...

  • Seite 10: Ids-Adapter Für Analoge Sensoren

    ® Überblick inoLab Multi 9310 IDS 1.3.3 IDS-Adapter für analoge Sensoren Mit Hilfe eines IDS-Adapters können Sie auch analoge Sensoren am Multi 9310 IDS betreiben. Die Kombination aus IDS-Adapter und Sensor verhält sich wie ein IDS-Sensor. Im Adapterkopf befindet sich die Messelektronik mit den gespeicherten Adap- terdaten.

  • Seite 11: Sicherheit

    ® inoLab Multi 9310 IDS Sicherheit Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor sie es in Betrieb nehmen oder damit arbeiten.

  • Seite 12: Sicherer Betrieb

    ® Sicherheit inoLab Multi 9310 IDS Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der pH-, Redox-, Sauerstoff und Leitfähigkeits-Messung in einer Laborumge- bung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 16 T , Seite 104).

  • Seite 13: Inbetriebnahme

    ® inoLab Multi 9310 IDS Inbetriebnahme Inbetriebnahme Lieferumfang  Messgerät Multi 9310 IDS / Multi 9310P IDS  4 Batterien 1,5 V Mignon Typ AA  Steckernetzgerät  USB-Kabel (A-Stecker auf mini-B-Stecker)  Stativ  Stativhalterung  Ausführliche Bedienungsanleitung (4 Sprachen) ...

  • Seite 14: Batterien Einlegen

    ® Inbetriebnahme inoLab Multi 9310 IDS 3.3.1 Batterien einlegen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. Zum Laden der Akkus benötigen Sie ein externes Ladegerät. Das Batteriefach (1) an der Geräteunterseite öffnen. 1 Batteriefach VORSICHT Achten Sie auf die richtige Polung der Batterien.

  • Seite 15: Steckernetzgerät Anschließen

    ® inoLab Multi 9310 IDS Inbetriebnahme 3.3.2 Steckernetzgerät anschließen VORSICHT Die Netzspannung am Einsatzort muss innerhalb des Ein- gangs-Spannungsbereichs des Original-Steckernetzgeräts liegen (siehe Abschnitt 16.2 A , Seite 104). LLGEMEINE ATEN VORSICHT Verwenden Sie nur Original-Steckernetzgeräte (siehe Ab- schnitt 16.2 A , Seite 104).

  • Seite 16: Bedienung

    ® Bedienung inoLab Multi 9310 IDS Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. <ENTER> Das Tastensymbol (z. B. ) bedeutet in der Bedienungsanleitung generell einen kurzen Tastendruck (drücken und loslassen). Ein langer Tastendruck (drücken und für ca. 2 sec halten) wird durch einen <ENTER__>...

  • Seite 17: Display

    ® inoLab Multi 9310 IDS Bedienung 4.1.2 Display Beispiel AutoCal TEC HOLD AR 03.04.2013 USB-Ausgabe 08:00 1 Statusinformationen (Sensor) 2 Messwert 3 Messgröße 4 Kontinuierliche Messwertkontrolle (CMC-Funktion) 5 Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) 6 Temperaturmesswert (mit Einheit) 7 Statusinformationen (Messgerät) 8 Softkeys und Datum + Uhrzeit 4.1.3 Statusinformationen (Messgerät) Stabilitätskontrolle (AutoRead) ist aktiviert <AR>...

  • Seite 18: Sensor-Info

    ® Bedienung inoLab Multi 9310 IDS 1 IDS Sensoren: (pH, Redox, Leitfähigkeit, Sauerstoff) 2 USB-B (Device) - Schnittstelle 3 Steckernetzgerät 4 Service-Schnittstelle VORSICHT Schließen Sie an das Messgerät nur Sensoren an, die keine unzulässigen Spannungen oder Ströme (> SELV und >...

  • Seite 19: Messgerät Einschalten

    ® inoLab Multi 9310 IDS Bedienung SenTix 940 B092500013 Auflösung pH 0.001 Auflösung mV Puffer Kalibrierintervall Einheit für Steigung mV/pH QSC: Software-Version V 1.00 03.04.2013 Zurück 08:00 Messgerät einschalten <On/Off> das Gerät einschalten. Das Gerät führt einen Selbsttest durch. Sensor anstecken. Das Messgerät ist messbereit.
  • Seite 20 ® Bedienung inoLab Multi 9310 IDS Im Menü Benutzername sind alle vom Administrator angelegten Benutzer- namen aufgelistet. Der Administrator legt für jeden Benutzer einzeln fest, ob für die Anmeldung am Gerät ein Passworts erforderlich ist. Ist der Menüpunkt Passwort ausgegraut, ist kein Passwort zum Anmelden erforderlich.

  • Seite 21: Navigation

    ® inoLab Multi 9310 IDS Bedienung Passwort ändern Wenn der Administrator einen Zugang mit Passwortschutz eingerichtet hat: <On/Off> das Gerät einschalten. Der Dialog Anmelden erscheint. < >< >   den Menüpunkt Benutzername wählen und mit <ENTER> bestätigen. Der Benutzername ist markiert. <...

  • Seite 22: Menüs Und Dialoge

    ® Bedienung inoLab Multi 9310 IDS <ENTER__> <ENTER>  öffnen Sie mit (langer Druck (ca. 2 s) auf ) das Menü Speicher & Konfig. mit den sensorunabhängigen Einstellungen. <M>  wechseln Sie mit einem Druck auf die Anzeige im Messfenster (z. B. pH <−>...

  • Seite 23: Beispiel 1 Zur Navigation: Sprache Einstellen

    ® inoLab Multi 9310 IDS Bedienung Kalibrierprotokoll Kalibrier-Speicher Puffer: Einpunktkalibrierung: Kalibrierintervall: Einheit für Steigung: mV/pH ] 2.00 4.01 7.00 10.01 (25 °C) 03.04.2013 Zurück 08:00  Meldungen Informationen sind durch das Symbol [ ] gekennzeichnet. Sie können nicht ausgewählt werden. Beispiel: Kalibrierprotokoll Kalibrier-Speicher Puffer:...
  • Seite 24 ® Bedienung inoLab Multi 9310 IDS Speicher & Konfig. System Speicher 03.04.2013 Zurück 08:00 < >< >   das Untermenü System markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt. <ENTER> das Untermenü System öffnen. System Allgemein Schnittstelle Uhrfunktion Service Information Rücksetzen 03.04.2013...

  • Seite 25: Beispiel 2 Zur Navigation: Datum Und Uhrzeit Einstellen

    ® inoLab Multi 9310 IDS Bedienung Allgemein Sprache: Deutsch Akustisches Signal: Beleuchtung: Kontrast: 50 % Abschaltzeit: Temperatur Einheit: °C Stabilitätskontrolle 03.04.2013 Zurück 08:00 < >< >   die gewünschte Sprache auswählen. <ENTER> die Einstellung bestätigen. Das Gerät wechselt in die Betriebsart Messen. Die gewählte Sprache ist aktiv.
  • Seite 26 ® Bedienung inoLab Multi 9310 IDS Uhrfunktion Datumsformat: TT.MM.JJ Datum: 03.04.2013 Zeit: 14:53:40 03.04.2013 Zurück 08:00 < >< > <ENTER>   Zeit auswählen und bestätigen. Die Stunden sind markiert. < >< > <ENTER>   die Einstellung ändern und bestätigen. Die Minuten sind markiert.

  • Seite 27: Ph-Wert

    ® inoLab Multi 9310 IDS pH-Wert pH-Wert Messen 5.1.1 pH-Wert messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Den IDS-pH-Sensor an das Messgerät anschließen. Das pH-Messfenster wird im Display angezeigt.

  • Seite 28: Messgröße Zeitintervall

    ® pH-Wert inoLab Multi 9310 IDS Sie können jederzeit die HOLD-Funktion und die Funktion Stabili- <AR> <M> tätskontrolle mit oder beenden. Stabilitätskontrolle <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt.

  • Seite 29: Kalibrieren Ph

    ® inoLab Multi 9310 IDS pH-Wert Bei Betrieb eines Sensors ohne integrierten Temperaturmessfühler, z. B. über einen IDS-pH-Adapter, müssen Sie zunächst die Temperatur der Messlösung ermitteln und eingeben. Welche Art der Temperaturmessung aktiv ist, erkennen Sie an der Anzeige der Temperatur: Temperatur- Auflösung der...
  • Seite 30 ® pH-Wert inoLab Multi 9310 IDS Verwenden Sie in beliebiger Reihenfolge ein bis fünf Pufferlösungen des ausgewählten Puffersatzes. Im folgenden ist die Kalibrierung mit Technischen Puffern (TEC) beschrieben. Bei anderen Puffersätzen werden andere Puffersollwerte angezeigt. Der Ablauf ist ansonsten identisch. Ist im Menü...

  • Seite 31: Fortsetzen Mit Zweipunktkalibrierung

    ® inoLab Multi 9310 IDS pH-Wert 10.011 Puffer -180.0 24.8 °C AutoCal TEC 01.07.2011 08:00 Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, <ENTER> Statusanzeige [HOLD][AR]) oder mit den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige).

  • Seite 32: Fortsetzen Mit Drei- Bis Fünfpunktkalibrierung

    ® pH-Wert inoLab Multi 9310 IDS Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, <ENTER> Statusanzeige [HOLD][AR]) oder mit die Stabilitätskontrolle beenden und den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). <M> Gegebenenfalls mit die Kalibrierung als Zweipunktkalibrierung beenden.

  • Seite 33: Durchführung Einer Manuellen Kalibrierung (Concal)

    ® inoLab Multi 9310 IDS pH-Wert 5.2.5 Durchführung einer manuellen Kalibrierung (ConCal) Achten Sie darauf, dass im Menü für Mess- und Kalibriereinstllungen (im Menü <ENTER> /Kalibrierung / Puffer) der Puffersatz ConCal gewählt ist (siehe Abschnitt 10.1.1 E , Seite 69). INSTELLUNGEN FÜR P ESSUNGEN Verwenden Sie in beliebiger Reihenfolge ein bis fünf Pufferlösungen.
  • Seite 34 ® pH-Wert inoLab Multi 9310 IDS 7.000 Puffer 24.8 °C ConCal 01.07.2011 08:00 Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, <ENTER> Statusanzeige [HOLD][AR]) oder mit die Stabilitätskontrolle beenden und den Kalibrierwert übernehmen. Der pH-Wert der Pufferlösung wird angezeigt. Puffer 7.000 24.8 °C...
  • Seite 35 ® inoLab Multi 9310 IDS pH-Wert Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, <ENTER> Statusanzeige [HOLD][AR]) oder mit die Stabilitätskontrolle beenden und den Kalibrierwert übernehmen. Der pH-Wert der Pufferlösung wird angezeigt. Puffer 4.035 24.8 °C ConCal 01.07.2011 08:00 < ><...

  • Seite 36: Kalibrierpunkte

    ® pH-Wert inoLab Multi 9310 IDS Puffer 9.958 24.8 °C ConCal 01.07.2011 08:00 < >< >   den Puffersollwert für die gemessene Temperatur ein- stellen. <ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). <M>...

  • Seite 37: Kalibrierdaten

    ® inoLab Multi 9310 IDS pH-Wert Die Steilheit können Sie in der Einheit mV/pH oder % anzeigen (siehe Abschnitt 10.1.1 E , Seite INSTELLUNGEN FÜR P ESSUNGEN 69). 5.2.7 Kalibrierdaten Das Kalibrierprotokoll wird nach dem Kalibrieren automatisch auf die Schnittstelle übertragen. Das Kalibrierprotokoll der letzten Kalibrierung finden Sie unter dem Menüpunkt Kalibrierung / Kalibrierprotokoll.

  • Seite 38: Kalibrierprotokoll (Usb-Ausgabe)

    ® pH-Wert inoLab Multi 9310 IDS Kalibrierprotokoll. Display Kalibrierproto- Nullpunkt Steilheit [mV/pH] koll [mV] -15 ... +15 -60,5 ... -58,0 -20 ... <-15 >-58,0 ... -57,0 oder >+15 ... +20 -25 ... <-20 -61,0 ... <-60,5 oder oder >+20 ... +25 >-57,0 ...

  • Seite 39: Kontinuierliche Messwertkontrolle (Cmc-Funktion)

    ® inoLab Multi 9310 IDS pH-Wert 5.2.8 Kontinuierliche Messwertkontrolle (CMC-Funktion) Die kontinuierliche Messwertkontrolle (CMC-Funktion, Continuous Measure- ment Control) ermöglicht auf einen Blick eine schnelle und sichere Bewertung des aktuellen Messwerts. Nach jeder erfolgreichen Kalibrierung wird in der Messwertansicht die Skala des pH-Messbereichs angezeigt.

  • Seite 40: Qsc-Funktion (Sensorqualitätskontrolle)

    ® pH-Wert inoLab Multi 9310 IDS 5.2.9 QSC-Funktion (Sensorqualitätskontrolle) Allgemeines Die QSC-Funktion (Quality Sensor Control) ist eine neue Sensorbewertung für zur QSC-Funktion digitale IDS-Sensoren. Dabei wird der Zustand eines IDS-pH-Sensors indivi- duell und sehr fein abgestuft bewertet. Im Display zeigt die QSC-Skala mit Hilfe eines Zeigers die aktuelle Sensorbe- wertung an.
  • Seite 41 ® inoLab Multi 9310 IDS pH-Wert die QSC-Erstkalibrierung optimalerweise gleich bei Inbetriebnahme des Sensors ausgeführt werden. Die regulären Kalibrierungen für Ihren speziellen Messbereich führen Sie wie bisher mit Ihren gewohnten Standardlösungen durch. Sobald die QSC-Funktion für einen IDS-Sensor aktiviert wurde, ist eine Rückkehr zur Sensorbewertung mit Sensorsymbol für diesen Sensor nicht mehr möglich.

  • Seite 42: Qsc-Kontroll- Kalibrierung Durchführen

    ® pH-Wert inoLab Multi 9310 IDS rung ermittelten Referenzwerte verwendet. In der Messwertansicht wird immer die QSC-Skala der QSC-Funktion angezeigt. Ein Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC-Skala an. 7.007 25.0 °C 01.02.2014 USB-Ausgabe 08:00 1 QSC-Skala Der Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC- Skala an QSC-Kontroll- Eine QSC-Kontrollkalibrierung kann z.

  • Seite 43: Redoxspannung

    ® inoLab Multi 9310 IDS Redoxspannung Redoxspannung Messen 6.1.1 Redoxspannung messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. IDS-Redox-Sensoren werden nicht kalibriert. Sie können IDS- Redox-Sensoren jedoch mit einer Prüflösung überprüfen.

  • Seite 44: Temperatur Messen

    ® Redoxspannung inoLab Multi 9310 IDS HOLD-Funktion <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Die HOLD-Funktion ist aktiv. Sie können jederzeit die HOLD-Funktion und die Funktion Stabili- <AR> <M> tätskontrolle mit oder beenden. Stabilitätskontrolle <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR].

  • Seite 45: Temperatur Messen

    ® inoLab Multi 9310 IDS Redoxspannung Messlösung zwingend erforderlich. Bei Betrieb eines Sensors mit integriertem Temperaturmessfühler wird der Temperaturmesswert zusammen mit dem Messwert angezeigt und dokumen- tiert. 6.1.3 Temperatur messen Für reproduzierbare Redox-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich. Bei Betrieb eines Sensors ohne integrierten Temperaturmessfühler müssen Sie zunächst die Temperatur der Messlösung ermitteln und eingeben.

  • Seite 46: Sauerstoff

    ® Sauerstoff inoLab Multi 9310 IDS Sauerstoff Der Betrieb eines Sensors mit Rührer ist nur bei Netzbetrieb des Messgeräts möglich. Messen 7.1.1 Sauerstoff messen Den IDS-Sauerstoffsensor an das Messgerät anschließen. Das Sauerstoff-Messfenster wird im Display angezeigt. Den IDS-Sauerstoffsensor oder einen Sauerstoffsensor mit IDS-Adapter an das Messgerät anschließen.
  • Seite 47 ® inoLab Multi 9310 IDS Sauerstoff sen Sie zunächst die Salinität des Messmediums ermitteln und eingeben. Bei eingeschalteter Salzgehaltskorrektur ist die Anzeige [Sal] im Messfenster eingeblendet. Das Ein-/Ausschalten der Salzgehaltskorrektur und das Eingeben der Salinität erfolgen im Menü für Kalibrier- und Messeinstellungen (siehe Abschnitt 10.3.1 E INSTELLUNGEN FÜR AUERSTOFFSENSOREN...

  • Seite 48: Messgröße

    ® Sauerstoff inoLab Multi 9310 IDS Stabilitätskontrolle <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. Sobald ein stabiler Messwert erkannt wird, erscheint die Statusanzeige [HOLD][AR].

  • Seite 49: Fdo ® Check (Überprüfung Des Fdo ® 925)

    ® inoLab Multi 9310 IDS Sauerstoff ® ® Check (Überprüfung des FDO 925) Die Überprüfung des Sensors erfolgt in wasserdampfgesättigter Luft im Prüf- ® und Aufbewahrungsgefäß FDO Check. 7.2.1 Warum überprüfen? ® Mit dem FDO Check (Überprüfung) können Sie auf einfache Weise fest- ®...

  • Seite 50: Bewertung

    ® Sauerstoff inoLab Multi 9310 IDS 99.8 25.0 °C FDO Check [t90= 30 s] [HOLD] 01.02.2014 08:00 <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, Sta- <ENTER>...

  • Seite 51: Kalibrieren

    ® inoLab Multi 9310 IDS Sauerstoff Kalibrieren 7.3.1 Warum kalibrieren? Sauerstoffsensoren altern. Dabei verändert sich die Steilheit des Sauerstoff- sensors. Durch das Kalibrieren wird die aktuelle Steilheit des Sensors ermittelt und im Messgerät abgespeichert. ® Die Alterung des Sauerstoffsensors FDO 925 ist so gering, dass eine regelmäßige Kalibrierung nicht mehr erforderlich ist.

  • Seite 52: Kalibrierdaten

    ® Sauerstoff inoLab Multi 9310 IDS DO Adjust 7.92 mg/l 25.1 °C Compare 03.04.2013 08:00 <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Das Ende der Messung mit Stabilitätskontrolle abwarten (Signalton, Statusanzeige [HOLD][AR]).
  • Seite 53 ® inoLab Multi 9310 IDS Sauerstoff Die Kalibrierprotokolle der letzten 10 Kalibrierungen finden Sie im Menü Kali- brierung / Kalibrier-Speicher / Anzeigen. Zum Öffnen des Menüs Kalibrierung <ENTER> in der Messwertansicht die Taste drücken. Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an.

  • Seite 54: Kalibrierprotokoll (Usb-Ausgabe, Beispiel Fdo ® 925)

    ® Sauerstoff inoLab Multi 9310 IDS Display Kalibrierprotokoll relative Steilheit S < 0,90 Error Error oder Fehlerbehebung (siehe Abschnitt 15 W AS TUN S > 1,10 ..., Seite 98 ) WENN Kalibrierprotokoll KALIBRIERUNG Ox (USB-Ausgabe, 03.04.2013 07:43:33 ® Beispiel FDO 925) FDO 925 Ser.

  • Seite 55: Leitfähigkeit

    ® inoLab Multi 9310 IDS Leitfähigkeit Leitfähigkeit Messen 8.1.1 Leitfähigkeit messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Den Leitfähigkeitssensor an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt.

  • Seite 56: Hold-Funktion

    ® Leitfähigkeit inoLab Multi 9310 IDS Unabhängig von der Einstellung für automatische Stabilitätskontrolle (siehe Abschnitt 10.6.3 A , Seite 80) im Menü UTOMATISCHE TABILITÄTSKONTROLLE System können Sie die Funktion Stabilitätskontrolle jederzeit manuell starten. Um die Funktion Stabilitätskontrolle manuell zu starten, muss die HOLD-Funk- tion aktiv sein.

  • Seite 57: Temperatur Messen

    ® inoLab Multi 9310 IDS Leitfähigkeit überwachten Zeitintervall. Die tatsächliche Dauer ist meist länger. 8.1.2 Temperatur messen Für reproduzierbare Leitfähigkeits-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich. IDS-Sensoren messen die Temperatur durch einen im IDS-Sensor integrierten Temperaturmessfühler. Temperaturkompensation Basis für die Berechnung der Temperaturkompensation ist die voreingestellte Referenztemperatur 20 °C oder 25 °C.

  • Seite 58: Kalibrieren

    ® Leitfähigkeit inoLab Multi 9310 IDS Kalibrieren 8.3.1 Warum kalibrieren? Durch Alterung verändert sich die Zellenkonstante geringfügig, z. B. durch Ablagerungen. Als Folge wird ein ungenauer Messwert angezeigt. Die ursprünglichen Eigenschaften der Zelle können oft durch Reinigen wiederher- gestellt werden. Durch das Kalibrieren wird der aktuelle Wert für die Zellenkon- stante ermittelt und im Messgerät abgespeichert.

  • Seite 59: Zellenkonstante Einstellen (Kalibrierung Mit Frei Wählbarem Prüf- Und Kalibrierstandard)

    ® inoLab Multi 9310 IDS Leitfähigkeit Die kalibrierte Zellenkonstante ist im Auslieferzustand auf die nominale Zellen- konstante des IDS-Sensors eingestellt (z.B. TetraCon 925: 0,475 cm Für dieses Kalibrierverfahren muss die Einstellung Typ auf cal gesetzt sein. Gehen Sie wie folgt vor, um die Zellenkonstante zu bestimmen: Den Leitfähigkeitssensor an das Messgerät anschließen.

  • Seite 60: Kalibrierdaten

    ® Leitfähigkeit inoLab Multi 9310 IDS Für dieses Kalibrierverfahren muss die Einstellung Typ auf man gesetzt sein. Gehen Sie wie folgt vor, um die Zellenkonstante einzustellen: Den Leitfähigkeitssensor an das Messgerät anschließen. <M> in der Messwertansicht die Messgröße Leitfähigkeit auswählen. <ENTER>...
  • Seite 61 ® inoLab Multi 9310 IDS Leitfähigkeit Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an. Kalibrier-Speicher / Weitere Optionen: Anzeigen < >< >  Mit   blättern Sie durch die Kalibrierprotokolle. <F2>  Mit /[USB-Ausgabe] geben Sie das angezeigte Kalibrierpro- tokoll auf die Schnittstelle aus.

  • Seite 62: Trübungsmessung (Visoturb ® 900-P)

    ® ® Trübungsmessung (VisoTurb 900-P) inoLab Multi 9310 IDS ® Trübungsmessung (VisoTurb 900-P) Messen 9.1.1 Trübung messen Sensoranschluss und die Schnittstelle USB-B (Device) sind galva- nisch getrennt. Eine störungsfreie Messung ist damit auch in fol- genden Fällen möglich:  Messung in geerdeten Messmedien ...
  • Seite 63 ® ® inoLab Multi 9310 IDS Trübungsmessung (VisoTurb 900-P) 7.92 01.02.2014 USB-Ausgabe 08:00 <M> Angezeigte können Sie zwischen folgenden Anzeigen wechseln: Messgröße  Trübung [FNU] wählen  Trübung [NTU] Messwert einfrieren Mit der HOLD-Funktion frieren Sie den aktuellen Messwert ein. Der angezeigte (HOLD-Funktion) Messwert ändert sich nicht mehr, bis Sie die HOLD-Funktion wieder ausschal- ten.

  • Seite 64: Kalibrieren

    ® ® Trübungsmessung (VisoTurb 900-P) inoLab Multi 9310 IDS <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. Sobald ein stabiler Messwert erkannt wird, erscheint die Statusanzeige [HOLD][AR].

  • Seite 65: Kalibrierstandards

    ® ® inoLab Multi 9310 IDS Trübungsmessung (VisoTurb 900-P) 9.2.3 Kalibrierstandards Kalibrieren Sie mit 1 bis 3 Trübungsstandardlösungen. Die Standardlösungen müssen in folgender Reihenfolge gewählt werden. Standardlösung Bereich (FNU/NTU) 0,0 ... 1,0 5,0 ... 200,0 200,0 ... 4000,0 Die zu erwartende Trübung bei der Messung bestimmt die Anzahl und Auswahl der Standards.
  • Seite 66 ® ® Trübungsmessung (VisoTurb 900-P) inoLab Multi 9310 IDS < > < > <M> in der Messwertanzeige das Messfenster TRB auswählen. <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay. Standard 000.0 FNU 01.07.2011  08:00 Trübungssensor gründlich mit destilliertem Wasser spülen und mit einem fusselfreien Tuch abtrocknen.

  • Seite 67: Kalibrierdaten

    ® ® inoLab Multi 9310 IDS Trübungsmessung (VisoTurb 900-P) Ende der AutoRead-Messung abwarten. Das Kalibrierdisplay für die nächste Standardlösung erscheint. Standard 124.0 1010.0 FNU 01.07.2011  08:00 <M> die Kalibrierung als Zweipunktkalibrierung beenden. Die neuen Kalibrierwerte werden angezeigt. oder Weiter zur 3-Punkt-Kalibrierung. Fortsetzen mit Wiederholen Sie die Schritte 11 bis 15 mit der dritten Standardlösung.
  • Seite 68 ® ® Trübungsmessung (VisoTurb 900-P) inoLab Multi 9310 IDS Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt das Kalibrierprotokoll an. Kalibrier-Speicher / Weitere Optionen: Anzeigen < >< >  Mit   blättern Sie durch die Kalibrierprotokolle. <PRT>  Mit geben Sie das ange- zeigte Kalibrierprotokoll auf die Schnittstelle aus.

  • Seite 69: Einstellungen

    ® inoLab Multi 9310 IDS Einstellungen Einstellungen 10.1 Messeinstellungen pH 10.1.1 Einstellungen für pH-Messungen Einstellungen Die Einstellungen finden Sie im Menü für Kalibrier- und Messeinstellungen der pH/Redox-Messung. Zum Öffnen in der Messwertansicht die gewünschte <ENTER> Messgröße anzeigen und die Taste drücken.

  • Seite 70: Puffersätze Für Die Kalibrierung

    ® Einstellungen inoLab Multi 9310 IDS Menüpunkt mögl. Erläuterung Einstellung Eingabe der manuell ermittelten Temperatur Man. Temperatur -25 ... +25 ... Dieser Menüpunkt ist nur verfügbar, wenn ein IDS-Adapter +130 °C angeschlossen ist. Auflösung der pH-Anzeige Auflösung pH 0.001 0.01 Auflösung der mV-Anzeige Auflösung mV Setzt alle Sensoreinstellungen auf den Auslieferzustand...
  • Seite 71 ® inoLab Multi 9310 IDS Einstellungen Puffersatz * pH-Werte 2,000 20 °C Merck 4 * 4,000 7,000 10,000 4,010 25 °C Merck 5 * 7,000 10,000 1,090 25 °C DIN 19267 4,650 6,790 9,230 1,679 25 °C Mettler Toledo USA * 4,003 7,002 10,013...

  • Seite 72: Kalibrierintervall

    ® Einstellungen inoLab Multi 9310 IDS Puffersatz * pH-Werte Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C 4,000 7,000 10,000 13,000 Reagecon 25 * 2,000 25 °C 4,000 7,000 10,000 13,000 Chemsolute * 2,000 20 °C 4,000...

  • Seite 73: Messeinstellungen Redox

    ® inoLab Multi 9310 IDS Einstellungen Kalibrierintervall Das Kalibrierintervall ist werkseitig auf 7 Tage eingestellt. einstellen Sie können das Intervall verändern (1 ... 999 Tage): <ENTER> das Menü für Messeinstellungen öffnen. < >< > Im Menü Kalibrierung / Kalibrierintervall mit ...
  • Seite 74 ® Einstellungen inoLab Multi 9310 IDS Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / Gibt den Kalibrier-Speicher auf die Kalibrier-Speicher / Schnittstelle aus Ausgabe RS232/ Kalibrierung / Kalibrierintervall für den Sauerstoff- 1 ... 180 ... sensor (in Tagen). Kalibrierintervall 999 d Das Messgerät erinnert Sie durch das blinkende Sensorsymbol im Messfenster an regelmäßiges Kali- brieren.

  • Seite 75: Messeinstellungen Cond

    ® inoLab Multi 9310 IDS Einstellungen 10.4 Messeinstellungen Cond 10.4.1 Einstellungen für IDS-Leitfähigkeitssensoren Die Einstellungen finden Sie im Menü für die Messgröße Leitfähigkeit. Zum Öff- nen in der Messwertansicht die gewünschte Messgröße anzeigen und die <ENTER> <M> Taste drücken. Nach Abschluss aller Einstellungen mit Messwertansicht wechseln.
  • Seite 76 ® Einstellungen inoLab Multi 9310 IDS Einstellmenü Menüpunkt mögl. Erläuterung TetraCon 925 Einstellung Verwendete Messzelle Messzellen, deren Zellenkons- tante durch Kalibrierung im Prüf- und Kalibrierstandard 0,01 mol/l KCl (1413 µS/cm @25 °C) bestimmt wird. Kalibrierbereich: 0,450 bis 0,500 cm Die aktuell gültige Zellenkonstante wird in der Sta- tuszeile angezeigt.

  • Seite 77: Messeinstellungen Turb

    ® inoLab Multi 9310 IDS Einstellungen Einstellmenü Menüpunkt mögl. Erläuterung LR 925/01 Einstellung Anzeige und Einstellmöglichkeit für Zellenkonstante 0,090 ... die Zellenkonstante. 0,100 ... Der aktuelle Leitfähigkeitsmess- 0,110 cm wert wird in der Statuszeile ange- zeigt. Temp.-Komp. (TC) / Verfahren zur Temperaturkompen- sation (siehe Abschnitt 8.2 T Methode EMPE...

  • Seite 78: Einstellmenü Menüpunkt Visoturb ® 900-P

    ® Einstellungen inoLab Multi 9310 IDS Einstellungen im Auslieferzustand sind fett hervorgehoben. Einstellmenü Menüpunkt mögl. Erläuterung ® Einstellung VisoTurb 900-P Kalibrierung / Zeigt das Kalibrierprotokoll der letz- ten Kalibrierung an Kalibrierprotokoll Kalibrierung / Zeigt die letzten Kalibrierprotokolle (max. 10) Kalibrier-Speicher / Anzeigen Kalibrierung / Gibt den Kalibrier-Speicher auf...

  • Seite 79: Sensorunabhängige Einstellungen

    ® inoLab Multi 9310 IDS Einstellungen 10.6 Sensorunabhängige Einstellungen 10.6.1 System Zum Öffnen des Menüs Speicher & Konfig. in der Messwertansicht die Taste <ENTER__> <M> drücken. Nach Abschluss aller Einstellungen mit zur Mess- wertansicht wechseln. Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl.

  • Seite 80: Speicher

    ® Einstellungen inoLab Multi 9310 IDS Menüpunkt mögl. Erläuterung Einstellung System / Uhrfunktion Uhrzeit- und Datumseinstellungen. Datumsformat Details siehe Abschnitt 4.5.5 B EISPIEL Datum , Seite 25 Zeit GATION ATUM UND HRZEIT EINSTELLEN System / Service Informa- Hardware- und Softwareversion des Geräts werden angezeigt.

  • Seite 81: Displaybeleuchtung

    ® inoLab Multi 9310 IDS Einstellungen 10.6.5 Displaybeleuchtung Das Messgerät schaltet die Displaybeleuchtung automatisch aus, wenn inner- halb von 20 Sekunden kein Tastendruck erfolgt. Die Beleuchtung schaltet beim nächsten Tastendruck wieder ein. Alternativ können Sie die Displaybeleuchtung auch generell einschalten (siehe Abschnitt 10.6.1 S , Seite 79).
  • Seite 82 ® Einstellungen inoLab Multi 9310 IDS Redox Folgende Einstellungen für die Redox-Messung werden mit der Funktion Rück- setzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand Auflösung mV Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- <ENTER>...

  • Seite 83: Systemeinstellungen Rücksetzen

    ® inoLab Multi 9310 IDS Einstellungen <ENTER> wertansicht die gewünschte Messgröße anzeigen und die Taste drücken. 10.7.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzustand rück- setzen: Einstellung Auslieferzustand English Sprache Akustisches Signal 4800 baud Baudrate ASCII Ausgabe Format Dezimaltrennzeichen Kontrast Auto...

  • Seite 84: Speichern

    ® Speichern inoLab Multi 9310 IDS Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen:  Manuell speichern (siehe Abschnitt 11.1 M , Seite 84) ANUELL SPEICHERN  Automatisch intervallweise speichern, siehe Abschnitt 11.2 A UTOMATISCH , Seite 85) INTERVALLWEISE SPEICHERN Bei jedem Speichervorgang wird der aktuelle Datensatz auf die USB-Schnitt- stelle übertragen.

  • Seite 85: Automatisch Intervallweise Speichern

    ® inoLab Multi 9310 IDS Speichern 11.2 Automatisch intervallweise speichern Das Speicherintervall (Intervall) bestimmt den zeitlichen Abstand zwischen automatischen Speichervorgängen. Bei jedem Speichervorgang wird der aktu- elle Datensatz auf die USB-Schnittstelle übertragen. Automatische <STO > Die Taste drücken. Speicherfunktion Das Menü für das automatische Speichern erscheint. konfigurieren Automatischer Speicher ID-Nummer...

  • Seite 86: Automatisches Speichern Vorzeitig Beenden

    ® Speichern inoLab Multi 9310 IDS < >< > Automatisches Zum Starten des automatischen Speicherns mit   weiter auswählen <ENTER> Speichern starten und mit bestätigen. Das Messgerät wechselt zur Messwertansicht. 7.007 25.0 °C 0d03h00min 03.04.2013 08:00 1 Verbleibende Speicherdauer 2 Grafische Darstellung der Speicherdauer Die aktive automatische Speicherung ist am Fortschrittsbalken in der Status- zeile zu erkennen.

  • Seite 87: Messdatenspeicher

    ® inoLab Multi 9310 IDS Speichern 11.3 Messdatenspeicher 11.3.1 Messdatenspeicher verwalten Für jeden Messdatenspeicher (automatisch und manuell) stehen folgende Funktionen zur Verfügung:  Anzeigen  Ausgabe RS232/USB  Löschen Die Verwaltung des Speichers erfolgt im Menü Speicher & Konfig./ Speicher. Zum Öffnen des Menüs Speicher &...

  • Seite 88: Darstellung Eines Datensatzes Auf Dem Display

    ® Speichern inoLab Multi 9310 IDS Darstellung eines Manueller Speicher 3 von 64 Datensatzes auf dem 03.04.2013 07:43:33 ID-Nummer: 1 Display SenTix 940 B092500013 pH 7.000 24.8 °C AR Sensor: +++ 03.04.2013 Zurück USB-Ausgabe 08:00 Darstellung eines 03.04.2013 07:43:33 Datensatzes Multi 9310 IDS (USB-Ausgabe) Ser.

  • Seite 89: Speicherplätze

    ® inoLab Multi 9310 IDS Speichern  Messwert des angeschlossenen Sensors  Temperaturmesswert des angeschlossenen Sensors  AutoRead-Info: AR erscheint mit dem Messwert, wenn das AutoRead-Krite- rium beim Speichern erfüllt war (stabiler Messwert). Ansonsten fehlt die Anzeige AR.  Kalibrierbewertung: - 4-Stufig (+++, ++, +, -, oder keine Bewertung) oder - QSC (Prozentangabe) 11.3.4 Speicherplätze...

  • Seite 90: Daten Übertragen

    ® Daten übertragen inoLab Multi 9310 IDS Daten übertragen Das Messgerät verfügt über folgende Schnittstellen:  Schnittstelle USB-B (USB Device) z. B. zum Anschluss eines PC Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC übertragen und die Gerätesoftware aktualisieren. 12.1 Daten an einen PC übertragen Über die Schnittstelle USB-B (USB Device) können Sie Daten an einen PC übertragen.

  • Seite 91: Multilab Importer

    ® inoLab Multi 9310 IDS Daten übertragen Programm für den Starten Sie am PC das Programm für den Datenempfang, z. B.: Datenempfang  MultiLab Importer (siehe Abschnitt 12.2 M , Seite 91) ULTI MPORTER starten  Terminalprogramm Daten übertragen Daten Steuerung Bedienung / Beschreibung (Optionen)
  • Seite 92 ® Daten übertragen inoLab Multi 9310 IDS ba75937d10 08/2021...

  • Seite 93: Drucker (Nur Multi 9310P Ids)

    ® inoLab Multi 9310 IDS Drucker (nur Multi 9310P IDS) Drucker (nur Multi 9310P IDS) 1 Betriebs-LED – leuchtet: Drucker ist eingeschaltet – blinkt: Drucker ist ausgeschaltet <FEED> <ON/OFF> 2 Bedienfeld mit den Tasten 3 Hebel zum Öffnen des Papierfachs 4 Deckel des Papierfachs 13.1 Inbetriebnahme / Drucker ein-/ausschalten Drucker einschalten...

  • Seite 94: Bedienung / Drucken

    ® Drucker (nur Multi 9310P IDS) inoLab Multi 9310 IDS 13.2 Bedienung / Drucken Die Ausgabe von Daten an den Drucker erfolgt nur, wenn folgende Bedingun- gen erfüllt sind  Daten werden manuell oder automatisch übertragen (siehe Abschnitt 12 , Seite 90) ATEN ÜBERTRAGEN ...

  • Seite 95: Was Tun Wenn

    ® inoLab Multi 9310 IDS Drucker (nur Multi 9310P IDS) Verwenden Sie ausschließlich Original WTW-Papierrollen. Informationen hierzu erhalten Sie im WTW-Katalog M ESSTECHNIK oder über Internet. FÜR ABOR UND MWELT Das Thermopapier ist bei sachgerechter Lagerung mindestens 7 Jahre lesbar. 13.5 Was tun wenn ...

  • Seite 96: Wartung, Reinigung, Entsorgung

    ® Wartung, Reinigung, Entsorgung inoLab Multi 9310 IDS Wartung, Reinigung, Entsorgung 14.1 Wartung 14.1.1 Allgemeine Wartungsarbeiten Die Wartungsarbeiten beschränken sich auf das Austauschen der Batterien. Zur Wartung der IDS-Sensoren die entsprechenden Bedienungs- anleitungen beachten. 14.1.2 Batterien austauschen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben.

  • Seite 97: Reinigung

    ® inoLab Multi 9310 IDS Wartung, Reinigung, Entsorgung Entsorgen Sie verbrauchte Batterien gemäß den in Ihrem Land geltenden Bestimmungen. Innerhalb der Europäischen Union sind Endnutzer verpflichtet, verbrauchte Batterien (auch schadstoffreie) über eine Sammel- stelle der Wiederverwertung zuzuführen. Batterien sind mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet und dürfen demnach nicht im Hausmüll entsorgt werden.

  • Seite 98: Was Tun, Wenn

    ® Was tun, wenn... inoLab Multi 9310 IDS Was tun, wenn... 15.1 pH Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Der Messwert befindet sich außerhalb des Messbereichs. OFL, UFL Ursache Behebung...

  • Seite 99: Sauerstoff

    ® inoLab Multi 9310 IDS Was tun, wenn... Kein stabiler Ursache Behebung Messwert IDS-pH-Sensor: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen – Temperatur nicht stabil –...

  • Seite 100: Leitfähigkeit

    ® Was tun, wenn... inoLab Multi 9310 IDS Ursache Behebung – Messwert außerhalb des – Geeigneten IDS-Sauerstoffsensor Messbereichs verwenden Fehlermeldung Ursache Behebung Error – Sensor verunreinigt – Sensor reinigen – Temperaturmesswert außerhalb – Temperaturbereich für das Messgut der Betriebsbedingungen einhalten (Anzeige von OFL/UFL anstelle eines Temperaturmesswerts) –...

  • Seite 101: Trübung

    ® inoLab Multi 9310 IDS Was tun, wenn... 15.4 Trübung Unplausible Ursache Behebung Trübungsmesswerte – Vor dem Messfenster befinden – Gasblasen entfernen, z. B. sich Gasblasen (z. B. Luftbla- Sensor schräg eintauchen sen) – Kalibrierung falsch, z. B.: – Kalibrierung prüfen –...

  • Seite 102: Allgemein

    ® Was tun, wenn... inoLab Multi 9310 IDS 15.5 Allgemein Sensorsymbol blinkt Ursache Behebung – Kalibrierintervall abgelaufen – Messsystem neu kalibrieren Anzeige Ursache Behebung – Batterien weitgehend entladen – Batterien austauschen (siehe Abschnitt 14.1 W , Seite 96) ARTUNG Gerät reagiert nicht Ursache Behebung auf Tastendruck...
  • Seite 103 ® inoLab Multi 9310 IDS Was tun, wenn... ba75937d10 08/2021...

  • Seite 104: Technische Daten

    ® Technische Daten inoLab Multi 9310 IDS Technische Daten 16.1 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Größe Messbereich Genauigkeit Genauigkeiten Luftdruck (absolut)* 300 ... 1100 mbar ± 43 mbar nur bei angeschlossenem Sauerstoffsensor verfügbar Weitere Daten finden Sie in der Dokumentation zu Ihrem Sensor. 16.2 Allgemeine Daten Abmessungen Multi 9310 IDS...
  • Seite 105 ® inoLab Multi 9310 IDS Technische Daten USB-Schnittstelle USB 1.1 (Device) USB-B (Device), PC Baudrate einstellbar: 1200, 2400, 4800, 9600, 19200 Baud Datenbits Stoppbits Parität keine (None) Handshake RTS/CTS Kabellänge max. 3 m (9.843 feet) Angewendete EG-Richtlinie 2014/30/EU Richtlinien und Normen EN 61326-1 EN 61000-3-2 EN 61000-3-3...

  • Seite 106: Firmware-Update

    ® Firmware-Update inoLab Multi 9310 IDS Firmware-Update 17.1 Firmware-Update für das Messgerät Multi 9310 IDS Verfügbare Firmware-Updates für das Messgerät finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Compu- ters (PC) ein Update der Firmware des Multi 9310 IDS auf die neueste Version durchführen.

  • Seite 107: Firmware-Update Für Ids-Sensoren

    ® inoLab Multi 9310 IDS Firmware-Update 17.2 Firmware-Update für IDS-Sensoren Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Computers (PC) ein Update der Firmware eines IDS-Sensors auf die neueste Version durchführen. Verfügbare Firmware-Updates für IDS-Sensoren finden Sie im Internet. Für das Update verbinden Sie den IDS-Sensor übe ein Kabel mit dem Multi 9310 IDS, und das Multi 9310 IDS mit einem PC.

  • Seite 108: Fachwortverzeichnis

    ® Fachwortverzeichnis inoLab Multi 9310 IDS Fachwortverzeichnis pH/Redox Asymmetrie siehe Nullpunkt Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Refe- renzelektroden oder Elektrolytbrücken. Es vermittelt den elektrischen Kontakt zwischen zwei Lösungen und erschwert den Elektrolytaus- tausch. Der Begriff Diaphragma wird u.a. auch für Schliff- und diaphrag- malose Überführungen verwendet.
  • Seite 109 ® inoLab Multi 9310 IDS Fachwortverzeichnis Salinität Die absolute Salinität S eines Meerwassers entspricht dem Verhältnis der Masse der gelösten Salze zur Masse der Lösung (in g/kg). In der Praxis ist diese Größe nicht direkt messbar. Für ozeanographische Überwachungen wird daher die praktische Salinität nach IOT verwen- det.

  • Seite 110: Auflösung

    ® Fachwortverzeichnis inoLab Multi 9310 IDS Steilheit (relative) Bezeichnung, die WTW in der Sauerstoffmesstechnik gebraucht. Er drückt das Verhältnis des Steilheitswerts zum Wert eines theoreti- schen Referenzsensors gleichen Bautyps aus. Allgemein Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Differenz zwischen zwei Messwerten.

  • Seite 111: Stichwortverzeichnis

    ® inoLab Multi 9310 IDS Stichwortverzeichnis Stichwortverzeichnis Kalibrieren Leitfähigkeit ..... 58 Abschaltautomatik ....80 pH .
  • Seite 112 ® Stichwortverzeichnis inoLab Multi 9310 IDS Stabilitätskontrolle automatisch .....80 manuell ....27, 43, 47 Steckernetzgerät anschließen .
  • Seite 114 Abwasserwirtschaft, der Industrie sowie aus der Privat- und Gewerbegebäudetechnik mit Produkten und Dienstleistungen, um Wasser und Abwasser effizient zu fördern, zu behandeln, zu analysieren, zu überwachen und der Umwelt zurückzuführen. Darüber hinaus hat Xylem sein Produktportfolio um intelligente und smarte Messtechnologien sowie Netzwerktechnologien und innovative Infrastrukturen rund um die Datenanalyse in der Wasser-, Elektrizitäts- und Gasindustrie ergänzt.

Diese Anleitung auch für:

Wtw inolab multi 9310p ids

Inhaltsverzeichnis
