- Seite 1 BEDIENUNGSANLEITUNG ba77141d03 04/2016 Multi 3310 IDS DIGITALES MESSGERÄT FÜR IDS-SENSOREN (pH/REDOX/O2/LEITFÄHIGK.)
- Seite 2 Multi 3310 IDS Die aktuellste Version der vorliegenden Betriebsanleitung www.WTW.com. finden Sie im Internet unter Copyright © Weilheim 2016, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany.. ba77141d03 04/2016...
-
Seite 3: Inhaltsverzeichnis
Multi 3310 IDS Inhaltsverzeichnis Inhaltsverzeichnis Überblick......... . 7 Messgerät Multi 3310 IDS. - Seite 4 Inhaltsverzeichnis Multi 3310 IDS pH-Wert ......... . 25 Messen .
- Seite 5 Multi 3310 IDS Inhaltsverzeichnis Einstellungen ........59 Messeinstellungen pH .
- Seite 6 Inhaltsverzeichnis Multi 3310 IDS 13 Was tun, wenn........84 13.1 pH .
-
Seite 7: Überblick

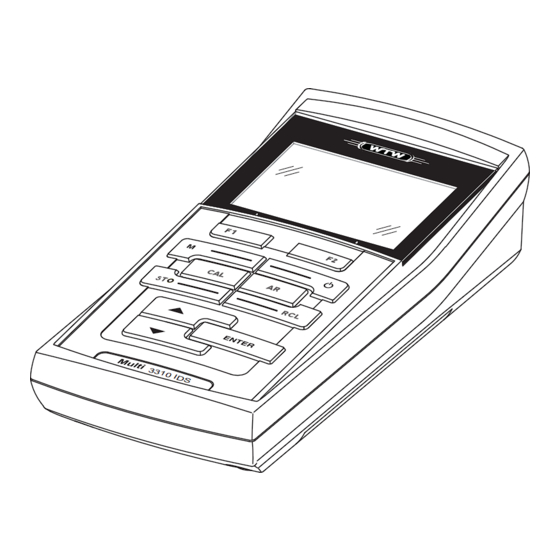

Multi 3310 IDS Überblick Überblick Messgerät Multi 3310 IDS Mit dem kompakten digitalen Präzisions-Messgerät Multi 3310 IDS können Sie schnell und zuverlässig pH-, Redox-, Leitfähigkeits- und Sauerstoff-Messun- gen durchführen. Das Multi 3310 IDS bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. -
Seite 8: Ids-Sensoren
Überblick Multi 3310 IDS Informationen über verfügbare IDS-Sensoren und IDS-Adapter erhalten Sie im Internet und im WTW-Katalog "Messtechnik für Labor und Umwelt". Am Multi 3310 IDS können Sie über einen IDS-Adapter auch Nicht- IDS-Sensoren betreiben. Die Vorteile der Sensorerkennung können Sie dann aber nicht nutzen. 1.2.1 IDS-Sensoren IDS-Sensoren ... -
Seite 9: Ids-Adapter Für Analoge Sensoren
Multi 3310 IDS Überblick Weitere Informationen zum drahtlosen Betrieb von IDS-Sensoren: Internet Bedienungsanleitung zu dem IDS WLM System. 1.2.3 IDS-Adapter für analoge Sensoren Mit Hilfe eines IDS-Adapters können Sie auch analoge Sensoren am Multi 3310 IDS betreiben. Die Kombination aus IDS-Adapter und Sensor verhält sich wie ein IDS-Sensor. -
Seite 10: Sicherheit
Sicherheit Multi 3310 IDS Sicherheit Sicherheitsinformationen 2.1.1 Sicherheitsinformationen in der Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren Betrieb des Messgeräts. Lesen Sie diese Bedienungsanleitung vollständig durch und machen Sie sich mit dem Messgerät vertraut, bevor sie es in Betrieb nehmen oder damit arbeiten. -
Seite 11: Sicherer Betrieb
Multi 3310 IDS Sicherheit Sicherer Betrieb 2.2.1 Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch des Messgerätes besteht ausschließlich in der pH-, Redox-, Sauerstoff und Leitfähigkeits-Messung in einer Laborumge- bung. Bestimmungsgemäß ist ausschließlich der Gebrauch gemäß den Instruktionen und den technischen Spezifikationen dieser Bedienungsanleitung (siehe Abschnitt 14 T , Seite 88). -
Seite 12: Inbetriebnahme
Inbetriebnahme Multi 3310 IDS Inbetriebnahme Lieferumfang Messgerät Multi 3310 IDS 4 Batterien 1,5 V Mignon Typ AA Kurzbedienungsanleitung CD-ROM mit – USB-Treibern – ausführlicher Bedienungsanleitung (4 Sprachen) – Software MultiLab User – Software MultiLab Importer Energieversorgung Das Multi 3310 IDS wird auf folgende Arten mit Energie versorgt: ... -
Seite 13: Batterien Einlegen
Multi 3310 IDS Inbetriebnahme 3.3.1 Batterien einlegen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. Zum Laden der Akkus benötigen Sie ein externes Ladegerät. 1 Schrauben 2 Batteriefach Die Schrauben (1) an der Geräteunterseite lösen. Das Batteriefach (2) an der Geräteunterseite öffnen. VORSICHT Achten Sie auf die richtige Polung der Batterien. -
Seite 14: Bedienung
Bedienung Multi 3310 IDS Bedienung Allgemeine Bedienprinzipien 4.1.1 Tastenfeld In dieser Bedienungsanleitung werden Tasten durch spitze Klammern <..> veranschaulicht. Das Tastensymbol (z. B. <ENTER>) bedeutet in der Bedienungsanleitung generell einen kurzen Tastendruck (drücken und loslassen). Ein langer Tastendruck (drücken und für ca. 2 sec halten) wird durch einen Strich hinter dem Tastensymbol (z. -
Seite 15: Display
Multi 3310 IDS Bedienung 4.1.2 Display Beispiel pH: AutoCal TEC HOLD AR 03.04.2013 USB-Ausgabe Info 08:00 1 Statusinformationen (Sensor) 2 Messwert 3 Messgröße 4 Kontinuierliche Messwertkontrolle (CMC-Funktion) 5 Sensorsymbol (Kalibrierbewertung, Kalibrierintervall) 6 Temperaturmesswert (mit Einheit) 7 Statusinformationen (Messgerät) 8 Softkeys und Datum + Uhrzeit 4.1.3 Statusinformationen (Messgerät) Stabilitätskontrolle (AutoRead) ist aktiviert HOLD... -
Seite 16: Buchsenfeld
Bedienung Multi 3310 IDS 4.1.4 Buchsenfeld 1 IDS Sensoren: (pH, Redox, Leitfähigkeit, Sauerstoff) 2 USB-B (Device) - Schnittstelle 3 Service-Schnittstelle VORSICHT Schließen Sie an das Messgerät nur Sensoren an, die keine unzulässigen Spannungen oder Ströme (> SELV und > Stromkreis mit Strombegrenzung) einspeisen können. WTW-IDS-Sensoren und IDS-Adapter erfüllen diese Bedingun- gen. -
Seite 17: Messgerät Einschalten
Multi 3310 IDS Bedienung 7.007 25.0 °C SenTix 940 03.04.2013 Mehr B09250001 08:00 Mit <F1>/[Mehr] weitere Sensordaten (Einstellungen) anzeigen. SenTix 940 B092500013 Auflösung pH 0.001 Auflösung mV Puffer Kalibrierintervall Einheit für Steigung mV/pH QSC: Software-Version V 1.00 03.04.2013 Zurück 08:00 Messgerät einschalten Mit <On/Off>... -
Seite 18: Messgerät Ausschalten
Bedienung Multi 3310 IDS Messgerät ausschalten Mit <On/Off> das Gerät ausschalten. Anmelden mit Benutzernamen Nach Aktivierung der Benutzerverwaltung durch den Administrator (Software MultiLab User, auf beiliegender CD-ROM) sind Messungen mit dem Messgerät nur noch nach Anmeldung mit einem Benutzernamen möglich. Der Benutzer- name wird in Messwerten und Protokollen dokumentiert. -
Seite 19: Navigation
Multi 3310 IDS Bedienung Beim ersten Anmelden mit einem Benutzernamen legt der Benutzer sein Passwort fest. Ein gültiges Passwort besteht aus 4 Ziffern. Der Benutzer kann sein Passwort beim nächsten Anmelden ändern. Mit <><>die Ziffer der markierten Position ändern. Mit <F2>/[]zur nächsten Position des Passworts wechseln. Wenndas Passwort vollständig eingegeben ist, das Passwort mit <ENTER>... -
Seite 20: Messwertansicht
Bedienung Multi 3310 IDS Betriebsart Erläuterung Speichern Das Messgerät speichert Messdaten manuell oder automa- tisch Daten Das Messgerät überträgt Messdaten und Kalibrierprotokolle übertragen automatisch oder manuell an eine USB-B-Schnittstelle. Einstellen Das Display zeigt das System- oder ein Sensormenü mit Untermenüs, Einstellungen und Funktionen 4.5.2 Messwertansicht In der Messwertansicht ... - Seite 21 Multi 3310 IDS Bedienung Allgemein Sprache: Deutsch Akustisches Signal: Beleuchtung: Kontrast: Abschaltzeit: Temperatur Einheit: °C Stabilitätskontrolle 03.04.2013 Zurück 08:00 Funktionen Funktionen sind durch den Namen der Funktion gekennzeichnet. Sie wer- den durch Bestätigen mit <ENTER> sofort ausgeführt. Beispiel: Funktion Kalibrierprotokoll anzeigen.
-
Seite 22: Beispiel 1 Zur Navigation: Sprache Einstellen
Bedienung Multi 3310 IDS 4.5.4 Beispiel 1 zur Navigation: Sprache einstellen Die Taste <On/Off> drücken. Die Messwertansicht erscheint. Das Gerät befindet sich in der Betriebsart Messen. 7.007 25.0 °C 01.02.2014 Info USB-Ausgabe 08:00 Mit <ENTER_> das Menü Speicher & Konfig. öffnen. Das Gerät befindet sich in der Betriebsart Einstellen. -
Seite 23: Beispiel 2 Zur Navigation: Datum Und Uhrzeit Einstellen
Multi 3310 IDS Bedienung Mit <><> das Untermenü Allgemein markieren. Die aktuelle Auswahl ist mit einem Rahmen dargestellt. Mit <ENTER> das Untermenü Allgemein öffnen. Allgemein Sprache: Deutsch Akustisches Signal: Beleuchtung: Kontrast: 50 % Abschaltzeit: Temperatur Einheit: °C Stabilitätskontrolle 03.04.2013 Zurück 08:00 Mit <ENTER>... - Seite 24 Bedienung Multi 3310 IDS Identifikation gespeicherter Messwerte. Prüfen Sie deshalb die Uhrzeit in regelmäßigen Abständen. Datum und Uhrzeit werden nach einem Abfall der Versorgungs- spannung (leere Batterien) zurückgesetzt. Datum, Uhrzeit und Das Datumsformat kann von der Anzeige Tag, Monat, Jahr (TT.MM.JJ) auf Datumsformat Monat, Tag, Jahr (MM/TT/JJ oder MM.TT.JJ) umgestellt werden.
-
Seite 25: Ph-Wert
Multi 3310 IDS pH-Wert pH-Wert Messen 5.1.1 pH-Wert messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Den IDS-pH-Sensor an das Messgerät anschließen. Das pH-Messfenster wird im Display angezeigt. Gegebenenfalls mit <M>... -
Seite 26: Temperatur Messen
pH-Wert Multi 3310 IDS Sie können jederzeit die Funktion Stabilitätskontrolle und die HOLD-Funktion mit <AR> oder <M> beenden. Mit <ENTER> die Funktion Stabilitätskontrolle manuell aktivieren. Während der Messwert als nicht stabil bewertet wird, erscheint die Sta- tusanzeige [AR]. Es wird ein Fortschrittsbalken angezeigt und die Anzeige der Messgröße blinkt. -
Seite 27: Kalibrieren Ph
Multi 3310 IDS pH-Wert Temperatur: Temperatur- Auflösung der Temp.-Messung messfühler Temp.-Anzeige 0,1 °C Automatisch mit Temperaturmessfühler 1 °C Manuell Kalibrieren pH 5.2.1 Warum kalibrieren? pH-Messketten altern. Dabei verändern sich Nullpunkt (Asymmetrie) und Steil- heit der pH-Messkette. Als Folge wird ein ungenauer Messwert angezeigt. Durch das Kalibrieren werden die aktuellen Werte für Nullpunkt und Steilheit der Messkette ermittelt und gespeichert. - Seite 28 pH-Wert Multi 3310 IDS Mit <CAL> die Kalibrierung starten. Es erscheint das Kalibrierdisplay für den ersten Puffer (Spannungsan- zeige). Puffer -180.0 24.8 °C AutoCal TEC 01.07.2011 08:00 Den Sensor gründlich mit entionisiertem Wasser spülen. Den Sensor in die Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z.
- Seite 29 Multi 3310 IDS pH-Wert Fortsetzen mit Zwei- Den Sensor gründlich mit entionisiertem Wasser spülen. punktkalibrierung Den Sensor in Pufferlösung 2 tauchen. Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt.
-
Seite 30: Durchführung Einer Manuellen Kalibrierung (Concal)
pH-Wert Multi 3310 IDS 4.010 Puffer 180.0 24.8 °C AutoCal TEC 01.07.2011 08:00 Das Ende der Messung mit Stabilitätskontrolle abwarten oder mit <ENTER> die Stabilitätskontrolle beenden und den Kalibrierwert über- nehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungs- anzeige). - Seite 31 Multi 3310 IDS pH-Wert Puffer 24.8 °C ConCal 01.07.2011 08:00 Den Sensor gründlich mit entionisiertem Wasser spülen. Den Sensor in Pufferlösung 1 tauchen. Bei Messung ohne Temperaturmessfühler (z. B. über einen IDS-Adapter Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle).
- Seite 32 pH-Wert Multi 3310 IDS Mit <ENTER> den Kalibrierwert übernehmen. Es erscheint das Kalibrierdisplay für den nächsten Puffer (Spannungsan- zeige). Gegebenenfalls mit <M> die Kalibrierung als Einpunktkalibrierung been- den. Das Kalibrierprotokoll wird angezeigt. Für die Einpunktkalibrierung verwendet das Gerät die Nernst- Steilheit (-59,2 mV/pH bei 25 °C) und ermittelt den Nullpunkt des IDS-pH-Sensors.
-
Seite 33: Kalibrierpunkte
Multi 3310 IDS pH-Wert Fortsetzen mit Drei- Den Sensor gründlich mit entionisiertem Wasser spülen. bis Fünfpunkt- kalibrierung Den Sensor in die nächste Pufferlösung tauchen. Bei Messung ohne Temperaturmessfühler: Die Temperatur des Puffers mit <><> eingeben. Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). -
Seite 34: Kalibrierdaten
pH-Wert Multi 3310 IDS Kalibrierung Ermittelte Angezeigte Kalibrierdaten Werte 1-Punkt Nullpunkt = Asy Steilheit = Nernst-Steilheit (-59,2 mV/pH bei 25 °C) 2-Punkt Nullpunkt = Asy Stg. Steilheit = Stg. 3- bis 5-Punkt Nullpunkt = Asy Stg. - Seite 35 Multi 3310 IDS pH-Wert Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Zeigt die Kalibrierprotokolle an. Kalibrier-Speicher / Weitere Optionen: Anzeigen Mit <><> blättern Sie durch die Kalibrierprotokolle. Mit <F2>/[USB-Ausgabe] geben Sie das angezeigte Kalibrierpro- tokoll auf die Schnittstelle aus. ...
- Seite 36 pH-Wert Multi 3310 IDS Für pH-IDS-Sensoren können Sie alternativ eine feiner abgestufte Kalibrierbewertung (QSC) aktivieren (siehe Abschnitt 5.2.8 QSC- ), Seite 38). UNKTION ENSORQUALITÄTSKONTROLLE Kalibrierprotokoll Multi 3310 IDS (USB-Ausgabe) Ser. Nr. 11292113 KALIBRIERUNG pH 01.02.2014 15:55 Ser. Nr. 10501234 TECYSI Puffer 1 4.01 Puffer 2...
-
Seite 37: Kontinuierliche Messwertkontrolle (Cmc-Funktion)
Multi 3310 IDS pH-Wert 5.2.7 Kontinuierliche Messwertkontrolle (CMC-Funktion) Die kontinuierliche Messwertkontrolle (CMC-Funktion, Continuous Measure- ment Control) ermöglicht auf einen Blick eine schnelle und sichere Bewertung des aktuellen Messwerts. Nach jeder erfolgreichen Kalibrierung wird in der Messwertansicht die Skala des pH-Messbereichs angezeigt. Hier ist besonders leicht zu erkennen, ob der aktuelle Messwert im kalibrierten Teil des Messbereichs liegt. -
Seite 38: Qsc-Funktion (Sensorqualitätskontrolle)
pH-Wert Multi 3310 IDS 5.2.8 QSC-Funktion (Sensorqualitätskontrolle) Allgemeines Die QSC-Funktion (Quality Sensor Control) ist eine neue Sensorbewertung für zur QSC-Funktion digitale IDS-Sensoren. Dabei wird der Zustand eines IDS-pH-Sensors indivi- duell und sehr fein abgestuft bewertet. Im Display zeigt die QSC-Skala mit Hilfe eines Zeigers die aktuelle Sensorbe- wertung an. - Seite 39 Multi 3310 IDS pH-Wert Um die hohen Anforderungen für eine QSC-Erstkalibrierung zu erfüllen, sollte die QSC-Erstkalibrierung optimalerweise gleich bei Inbetriebnahme des Sensors ausgeführt werden. Die regulären Kalibrierungen für Ihren speziellen Messbereich führen Sie wie bisher mit Ihren gewohnten Standardlösungen durch. Sobald die QSC-Funktion für einen IDS-Sensor aktiviert wurde, ist eine Rückkehr zur Sensorbewertung mit Sensorsymbol für diesen Sensor nicht mehr möglich.
-
Seite 40: Qsc-Kontrollkalibrierung Durchführen
pH-Wert Multi 3310 IDS rung ermittelten Referenzwerte verwendet. In der Messwertansicht wird immer die QSC-Skala der QSC-Funktion angezeigt. Ein Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC-Skala an. 7.007 25.0 °C 01.02.2014 Info USB-Ausgabe 08:00 1 QSC-Skala Der Doppelpfeil zeigt die aktuelle Sensorbewertung auf der QSC- Skala an QSC-Kontrollkalib- Eine QSC-Kontrollkalibrierung kann z. -
Seite 41: Redoxspannung
Multi 3310 IDS Redoxspannung Redoxspannung Messen 6.1.1 Redoxspannung messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. IDS-Redox-Sensoren werden nicht kalibriert. Sie können IDS- Redox-Sensoren jedoch mit einer Prüflösung überprüfen. -
Seite 42: Temperatur Messen
Redoxspannung Multi 3310 IDS tem können Sie die Funktion Stabilitätskontrolle jederzeit manuell starten. Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Die HOLD-Funktion ist aktiv. Sie können jederzeit die Funktion Stabilitätskontrolle und die HOLD-Funktion mit <AR> oder <M> beenden. Mit <ENTER>... -
Seite 43: Kalibrieren Redox
Multi 3310 IDS Redoxspannung Sie zunächst die Temperatur der Messlösung ermitteln und eingeben. Das Messgerät erkennt, ob ein geeigneter Sensor angeschlossen ist und schaltet automatisch die Temperaturmessung zu. Welche Art der Temperaturmessung aktiv ist, erkennen Sie an der Anzeige der Temperatur: Temperatur- Auflösung der... -
Seite 44: Sauerstoff
Sauerstoff Multi 3310 IDS Sauerstoff Messen 7.1.1 Sauerstoff messen Den IDS-Sauerstoffsensor an das Messgerät anschließen. Das Sauerstoff-Messfenster wird im Display angezeigt. Gegebenenfalls mit <M> die Messgröße wählen. Messgerät mit Sensor überprüfen bzw. kalibrieren. ® Für den Sauerstoffsensor FDO 925 ist eine Kalibrierung nur noch ®... - Seite 45 Multi 3310 IDS Sauerstoff LuftdruckkorrekturDer integrierte Luftdrucksensor des Multi 3310 IDS misst den aktuellen Luftdruck. Der Luftdruck wird automatisch für die Luftdruckkor- rektur beim Kalibrieren und bei Anzeige der Messgröße Sauerstoffsättigung [%] verwendet.ei Anzeige der Messgröße Sauerstoffsättigung [%] ist wenn ein IDS Sauerstoffsensor angeschlossen ist.Den aktuellen Luftdruck können Sie im Sensormenü...
-
Seite 46: Temperatur Messen
Sauerstoff Multi 3310 IDS Mit <ENTER> eine weitere Messung mit Stabilitätskontrolle starten. oder Mit <AR> oder <M> den eingefrorenen Messwert wieder freigeben. Die Statusanzeige [AR] verschwindet. Das Display wechselt in die vor- herige Darstellung zurück. Kriterien für einen Die Funktion Stabilitätskontrolle überprüft, ob die Messwerte in dem überwach- stabilen Messwert ten Zeitintervall stabil sind. -
Seite 47: Fdo Check Durchführen
Multi 3310 IDS Sauerstoff ® 7.2.3 FDO Check durchführen ® Check- Überprüfung in wasserdampfgesättigter Luft. ® Verwenden Sie für den FDO Verfahren Check das Prüf- und Aufbewahrungsgefäß ® Check. ® Beim FDO Stabilitätskontrolle Check wird automatisch die Funktion Stabilitätskontrolle (Auto- (AutoRead) Read) aktiviert. -
Seite 48: Bewertung
Sauerstoff Multi 3310 IDS 7.2.4 Bewertung Grundlage für die Bewertung ist eine vom Anwender geforderte Genauigkeit. Zusammen mit dem Sollwert (100 %) ergibt sich daraus ein Gültigkeitsbereich für die Überprüfung. Liegt der Messwert innerhalb des Gültigkeitsbereichs, ist keine Reinigung oder Anwenderkalibrierung erforderlich. -
Seite 49: Kalibrierung In Wasserdampf-Gesättigter Luft
Multi 3310 IDS Sauerstoff ® Verwenden Sie zum Kalibrieren ein OxiCal -Luftkalibriergefäß. Kalibrierung über eine Vergleichsmessung (z. B. Winkler-Titration nach DIN EN 25813 bzw. ISO 5813). Dabei wird die relative Steilheit über einen Korrekturfaktor an die Vergleichsmessung angepasst. Bei aktivem Korrek- turfaktor erscheint die Anzeige [Factor] im Messfenster. -
Seite 50: Kalibrieren Über Vergleichsmessung (Fdo Comp)
Sauerstoff Multi 3310 IDS 7.3.5 Kalibrieren über Vergleichsmessung (FDO Comp) Für dieses Kalibrierverfahren muss die Einstellung Vergleichsmessung im Menü Kalibrierung auf ein gesetzt sein. Vor dem Kalibrieren über Vergleichsmessung sollte der Sensor im Luftkalibriergefäß kalibriert werden. Gehen Sie wie folgt vor, um das Gerät zu kalibrieren: Sauerstoffsensor an das Messgerät anschließen. -
Seite 51: Kalibrierdaten
Multi 3310 IDS Sauerstoff Mit <> <> den Korrekturfaktor so einstellen, dass der angezeigte Konzentrationswert dem Sollwert (Wert der Vergleichsmessung) ent- spricht. Anschließend Korrekturfaktor mit <ENTER> übernehmen. Das Messgerät wechselt zur Messwertansicht. Die Statusanzeige [Factor] ist aktiv. 7.3.6 Kalibrierdaten Das Kalibrierprotokoll wird nach dem Kalibrieren automatisch auf die Schnittstelle übertragen. - Seite 52 Sauerstoff Multi 3310 IDS protokoll. Kalibrierbewertung Display Kalibrierprotokoll relative Steilheit ® S = 0,94 ... 1,06 S = 0,92 ... 0,94 oder S = 1,06 ... 1,08 S = 0,90 ... 0,92 oder S = 1,08 ... 1,10 Error Error S <...
-
Seite 53: Leitfähigkeit
Multi 3310 IDS Leitfähigkeit Leitfähigkeit Messen 8.1.1 Leitfähigkeit messen HINWEIS Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die USB-Schnittstelle ist nicht galvanisch getrennt. Den Leitfähigkeitssensor an das Messgerät anschließen. Das Leitfähigkeitsmessfenster wird im Display angezeigt. Messzelle und Zellenkonstante für den angeschlossenen IDS-Leitfähig- keitssensor werden automatisch übernommen. - Seite 54 Leitfähigkeit Multi 3310 IDS Unabhängig von der Einstellung für automatische Stabilitätskontrolle (siehe Abschnitt 9.5.3 A , Seite 69) im Menü Sys- UTOMATISCHE TABILITÄTSKONTROLLE tem können Sie die Funktion Stabilitätskontrolle jederzeit manuell starten. Mit <AR> den Messwert einfrieren. Die Statusanzeige [HOLD] wird angezeigt. Die HOLD-Funktion ist aktiv.
-
Seite 55: Temperatur Messen
Multi 3310 IDS Leitfähigkeit 8.1.2 Temperatur messen Für reproduzierbare Leitfähigkeits-Messungen ist die Messung der Temperatur der Messlösung zwingend erforderlich. IDS-Sensoren messen die Temperatur durch einen im IDS-Sensor integrierten Temperaturmessfühler. Temperaturkompensation Basis für die Berechnung der Temperaturkompensation ist die voreingestellte Referenztemperatur 20 °C oder 25 °C. Sie wird im Display mit Tr20 oder Tr25 angezeigt. -
Seite 56: Wann Kalibrieren
Leitfähigkeit Multi 3310 IDS ursprünglichen Eigenschaften der Zelle können oft durch Reinigen wiederher- gestellt werden. Durch das Kalibrieren wird der aktuelle Wert für die Zellenkon- stante ermittelt und im Messgerät abgespeichert. Kalibrieren Sie deshalb in regelmäßigen Abständen. 8.3.2 Wann kalibrieren? ... -
Seite 57: Kalibrierdaten
Multi 3310 IDS Leitfähigkeit Mit <ENTER> die Messung starten. Der Messwert wird auf Stabilität geprüft (Stabilitätskontrolle). Die Statusanzeige [AR] wird angezeigt. Die Messgröße blinkt. Das Ende der Messung mit Stabilitätskontrolle abwarten (Statusanzeige [HOLD][AR]) oder mit <ENTER> den Kalibrierwert übernehmen. Das Kalibrierprotokoll wird angezeigt und auf die Schnittstelle ausgege- ben. - Seite 58 Leitfähigkeit Multi 3310 IDS Menüpunkt Einstellung/ Erläuterung Funktion Kalibrierung / Gibt den Kalibrier-Speicher auf die Kalibrier-Speicher / Schnittstelle aus Ausgabe RS232/ Kalibrierbewertung Nach dem Kalibrieren bewertet das Messgerät automatisch den aktuellen Zustand der Kalibrierung. Die Bewertung erscheint im Display und im Kalibrier- protokoll.
-
Seite 59: Einstellungen
Multi 3310 IDS Einstellungen Einstellungen Messeinstellungen pH 9.1.1 Einstellungen für pH-Messungen Einstellungen Die Einstellungen finden Sie im Menü für Kalibrier- und Messeinstellungen der pH/Redox-Messung. Zum Öffnen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M>... -
Seite 60: Puffersätze Für Die Kalibrierung
Einstellungen Multi 3310 IDS Menüpunkt mögl. Erläuterung Einstellung Man. Temperatur -25 ... +25 ... Eingabe der manuell ermittelten Temperatur +130 °C Dieser Menüpunkt ist nur verfügbar, wenn ein IDS-Adapter angeschlossen ist. Auflösung pH 0.001 Auflösung der pH-Anzeige 0.01 Auflösung mV Auflösung der mV-Anzeige Rücksetzen Setzt alle Sensoreinstellungen auf den Auslieferzustand... - Seite 61 Multi 3310 IDS Einstellungen Puffersatz * pH-Werte Merck 4 * 2,000 20 °C 4,000 7,000 10,000 Merck 5 * 4,010 25 °C 7,000 10,000 DIN 19267 1,090 25 °C 4,650 6,790 9,230 Mettler Toledo USA * 1,679 25 °C 4,003 7,002 10,013 Mettler Toledo EU *...
-
Seite 62: Kalibrierintervall
Einstellungen Multi 3310 IDS Puffersatz * pH-Werte Reagecon TEC * 2,000 25 °C 4,010 7,000 10,000 Reagecon 20 * 2,000 20 °C 4,000 7,000 10,000 13,000 Reagecon 25 * 2,000 25 °C 4,000 7,000 10,000 13,000 Chemsolute * 2,000 20 °C 4,000 7,000 10,000... -
Seite 63: Messeinstellungen Redox
Multi 3310 IDS Einstellungen Kalibrierintervall Das Kalibrierintervall ist werkseitig auf 7 Tage eingestellt. einstellen Sie können das Intervall verändern (1 ... 999 Tage): Mit <ENTER> das Menü für Messeinstellungen öffnen. Im Menü Kalibrierung / Kalibrierintervall mit <><> das Kalibrierinter- vall einstellen. Mit <ENTER>... - Seite 64 Einstellungen Multi 3310 IDS Menüpunkt mögl. Erläuterung Einstellung Kalibrierung / Gibt den Kalibrier-Speicher auf die Kalibrier-Speicher / Schnittstelle aus Ausgabe RS232/ Kalibrierung / 1 ... 180 ... Kalibrierintervall für den Sauerstoff- Kalibrierintervall 999 d sensor (in Tagen). Das Messgerät erinnert Sie durch das blinkende Sensorsymbol im Messfenster an regelmäßiges Kali- brieren.
-
Seite 65: Messeinstellungen Cond
Multi 3310 IDS Einstellungen Messeinstellungen Cond 9.4.1 Einstellungen für IDS-Leitfähigkeitssensoren Einstellungen Die Einstellungen finden Sie im Menü für die Messgröße Leitfähigkeit. Zum Öff- nen in der Messwertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. Nach Abschluss aller Einstellungen mit <M> zur Messwertansicht wechseln. - Seite 66 Einstellungen Multi 3310 IDS Menüpunkt mögl. Erläuterung Einstellung Temp.-Komp. (TC) / Verfahren zur Temperaturkom- Methode pensation (siehe Abschnitt 8.2 EMPERATURKOMPENSATION Seite 55). Diese Einstellung steht nur für die Messgrößen Leitfähigkeit (ϰ) und spezifischer Widerstand (ρ) zur Verfügung. Temp.-Komp. (TC) / 0.000 ...
- Seite 67 Multi 3310 IDS Einstellungen Menüpunkt mögl. Erläuterung Einstellung Temp.-Komp. (TC) / 20 °C Referenztemperatur Referenztemp. 25 °C Diese Einstellung steht nur für die Messgrößen Leitfähigkeit (ϰ) und spezifischer Widerstand (ρ) zur Verfügung. TDS Faktor 0,40 ... 1,00 Faktor für den TDS-Messwert Rücksetzen Setzt alle Sensoreinstellungen auf den Auslieferzustand zurück (siehe...
-
Seite 68: Sensorunabhängige Einstellungen
Einstellungen Multi 3310 IDS Sensorunabhängige Einstellungen 9.5.1 System Zum Öffnen des Menüs Speicher & Konfig. in der Messwertansicht die Taste <ENTER_> drücken. Nach Abschluss aller Einstellungen mit <M> zur Mess- wertansicht wechseln. Einstellungen im Auslieferzustand sind fett hervorgehoben. Menüpunkt mögl. Erläuterung Einstellung System / Allgemein /... -
Seite 69: Speicher
Multi 3310 IDS Einstellungen Menüpunkt mögl. Erläuterung Einstellung System / Service Informa- Hardware- und Softwareversion des Geräts werden tion angezeigt. System / Rücksetzen Setzt die Systemeinstellungen auf den Auslieferzu- stand zurück. Details siehe Abschnitt 9.6.2 S YSTEMEINSTELLUN , Seite 72 GEN RÜCKSETZEN 9.5.2 Speicher Dieses Menü... -
Seite 70: Displaybeleuchtung
Einstellungen Multi 3310 IDS 9.5.5 Displaybeleuchtung Das Messgerät schaltet die Displaybeleuchtung automatisch aus, wenn inner- halb von 20 Sekunden kein Tastendruck erfolgt. Die Beleuchtung schaltet beim nächsten Tastendruck wieder ein. Alternativ können Sie die Displaybeleuchtung auch generell einschalten (siehe Abschnitt 9.5.1 S , Seite 68). - Seite 71 Multi 3310 IDS Einstellungen Redox Folgende Einstellungen für die Redox-Messung werden mit der Funktion Rück- setzen auf den Auslieferzustand rückgesetzt: Einstellung Auslieferzustand Auflösung mV Man. Temperatur 25 °C Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER>...
-
Seite 72: Systemeinstellungen Rücksetzen
Einstellungen Multi 3310 IDS Das Rücksetzen der Sensoreinstellungen erfolgt unter dem Menüpunkt Rück- setzen im Menü für Kalibrier- und Messeinstellungen. Zum Öffnen in der Mess- wertansicht die gewünschte Messgröße anzeigen und die Taste <ENTER> drücken. 9.6.2 Systemeinstellungen rücksetzen Die folgenden Systemeinstellungen lassen sich auf den Auslieferzustand rück- setzen: Einstellung Auslieferzustand... -
Seite 73: Speichern
Multi 3310 IDS Speichern Speichern Sie können Messwerte (Datensätze) in den Datenspeicher übertragen: Manuell speichern (siehe Abschnitt 10.1 M , Seite 73) ANUELL SPEICHERN Automatisch intervallweise speichern, siehe Abschnitt 10.2 A UTOMATISCH , Seite 74) INTERVALLWEISE SPEICHERN Bei jedem Speichervorgang wird der aktuelle Datensatz auf die USB-Schnitt- stelle übertragen. -
Seite 74: Automatisch Intervallweise Speichern
Speichern Multi 3310 IDS 10.2 Automatisch intervallweise speichern Das Speicherintervall (Intervall) bestimmt den zeitlichen Abstand zwischen automatischen Speichervorgängen. Bei jedem Speichervorgang wird der aktu- elle Datensatz auf die USB-Schnittstelle übertragen. Automatische Die Taste <STO_> drücken. Speicherfunktion Das Menü für das automatische Speichern erscheint. konfigurieren Automatischer Speicher ID-Nummer... -
Seite 75: Automatisches Speichern Vorzeitig Beenden
Multi 3310 IDS Speichern Automatisches Zum Starten des automatischen Speicherns mit <><> weiter auswählen Speichern starten und mit <ENTER> bestätigen. Das Messgerät wechselt zur Messwertansicht. 7.007 25.0 °C 0d03h00min 03.04.2013 08:00 1 Verbleibende Speicherdauer 2 Grafische Darstellung der Speicherdauer Die aktive automatische Speicherung ist am Fortschrittsbalken in der Status- zeile zu erkennen. -
Seite 76: Messdatenspeicher
Speichern Multi 3310 IDS 10.3 Messdatenspeicher 10.3.1 Messdatenspeicher bearbeiten Sie können den Inhalt des manuellen oder automatischen Messdatenspeichers am Display anzeigen. Jeder Messdatenspeicher besitzt eine eigene Löschfunktion für den gesamten Inhalt. Datenspeicher Die Bearbeitung des Speichers erfolgt im Menü Speicher & Konfig./ Speicher. bearbeiten Zum Öffnen des Menüs Speicher &... -
Seite 77: Messdatenspeicher Löschen
Multi 3310 IDS Speichern Darstellung eines Manueller Speicher 3 von 64 Datensatzes auf dem 03.04.2013 07:43:33 ID-Nummer: 1 Display SenTix 940 B092500013 pH 7.000 24.8 °C AR Sensor: +++ 03.04.2013 Zurück USB-Ausgabe 08:00 Darstellung eines 03.04.2013 07:43:33 Datensatzes Multi 3310 IDS (USB-Ausgabe) Ser. -
Seite 78: Speicherplätze
Speichern Multi 3310 IDS ID-Nummer Messwert des angeschlossenen Sensors Temperaturmesswert des angeschlossenen Sensors AutoRead-Info: AR erscheint mit dem Messwert, wenn das AutoRead-Krite- rium beim Speichern erfüllt war (stabiler Messwert). Ansonsten fehlt die Anzeige AR. Kalibrierbewertung: - 4-Stufig (+++, ++, +, -, oder keine Bewertung) oder - QSC (Prozentangabe) 10.3.4 Speicherplätze... -
Seite 79: Daten Übertragen (Usb-Schnittstelle)
Multi 3310 IDS Daten übertragen (USB-Schnittstelle) Daten übertragen (USB-Schnittstelle) 11.1 Aktuelle Messdaten ausgeben Mit <F2>/[USB-Ausgabe] die aktuellen Messdaten an die Schnittstelle USB-B ausgeben. 11.2 Daten übertragen (an einen PC) Das Messgerät verfügt über eine USB-B Schnittstelle (USB Device) z. B. zum Anschluss eines PC. -
Seite 80: Optionen Für Die Datenübertragung An Einen Pc
Daten übertragen (USB-Schnittstelle) Multi 3310 IDS 11.4 Optionen für die Datenübertragung an einen PC Über die USB-B-Schnittstelle können Sie Daten an einen PC übertragen. Die folgende Tabelle zeigt, welche Daten wie auf die Schnittstelle übertragen wer- den: Daten Steuerung Bedienung / Beschreibung Aktuelle manuell ... - Seite 81 Multi 3310 IDS Daten übertragen (USB-Schnittstelle) ba77141d03 04/2016...
-
Seite 82: Wartung, Reinigung, Entsorgung
Wartung, Reinigung, Entsorgung Multi 3310 IDS Wartung, Reinigung, Entsorgung 12.1 Wartung 12.1.1 Allgemeine Wartungsarbeiten Die Wartungsarbeiten beschränken sich auf das Austauschen der Batterien. Zur Wartung der IDS-Sensoren die entsprechenden Bedienungs- anleitungen beachten. 12.1.2 Batterien austauschen Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. -
Seite 83: Reinigung
Multi 3310 IDS Wartung, Reinigung, Entsorgung Sie können das Messgerät wahlweise mit Batterien oder Akkus (Ni- MH) betreiben. Zum Laden der Akkus benötigen Sie ein externes Ladegerät. Vier Batterien (Typ Mignon AA) ins Batteriefach legen. Das Batteriefach (2) schließen. Datum und Uhrzeit einstellen (siehe Abschnitt 4.5.5 B EISPIEL AVIGATION... -
Seite 84: Was Tun, Wenn
Was tun, wenn... Multi 3310 IDS Was tun, wenn... 13.1 pH Weitere Informationen sowie Hinweise zu Reinigung und Aus- tausch von Sensoren finden Sie in der Dokumentation zu Ihrem Sensor. Fehlermeldung Der Messwert befindet sich außerhalb des Messbereichs. OFL, UFL Ursache Behebung IDS-pH-Sensor:... -
Seite 85: Sauerstoff
Multi 3310 IDS Was tun, wenn... Kein stabiler Ursache Behebung Messwert IDS-pH-Sensor: – Diaphragma verschmutzt – Diaphragma reinigen – Membran verschmutzt – Membran reinigen Messlösung: – pH-Wert nicht stabil – ggf. unter Luftabschluss messen – Temperatur nicht stabil – ggf. temperieren IDS-pH-Sensor + Messlösung: –... -
Seite 86: Leitfähigkeit
Was tun, wenn... Multi 3310 IDS Ursache Behebung – Messwert außerhalb des – Geeigneten IDS-Sauerstoffsensor Messbereichs verwenden Fehlermeldung Ursache Behebung Error – Sensor verunreinigt – Sensor reinigen – Temperaturmesswert außerhalb – Temperaturbereich für das Messgut der Betriebsbedingungen einhalten (Anzeige von OFL/UFL anstelle eines Temperaturmesswerts) –... - Seite 87 Multi 3310 IDS Was tun, wenn... Anzeige Ursache Behebung – Batterien weitgehend entladen – Batterien austauschen (siehe Abschnitt 12.1 W , Seite 82) ARTUNG Gerät reagiert nicht Ursache Behebung auf Tastendruck – Betriebszustand undefiniert oder – Prozessor-Reset: EMV-Beaufschlagung unzuläs- Gleichzeitig die Tasten <ENTER> und <On/Off>...
-
Seite 88: Technische Daten
Technische Daten Multi 3310 IDS Technische Daten 14.1 Messbereiche, Auflösungen, Genauigkeiten Messbereiche, Größe Messbereich Genauigkeit Genauigkeiten Luftdruck (absolut)* 300 ... 1100 mbar ± 43 mbar nur bei angeschlossenem Sauerstoffsensor verfügbar Weitere Daten finden Sie in der Dokumentation zu Ihrem Sensor. 14.2 Allgemeine Daten Abmessungen ca. - Seite 89 Multi 3310 IDS Technische Daten USB-Schnittstelle USB 1.1 (Device) USB-B (Device), PC Baudrate einstellbar: 1200, 2400, 4800, 9600, 19200 Baud Datenbits Stoppbits Parität keine (None) Handshake RTS/CTS Kabellänge max. 3 m (9.843 feet) Angewendete EG-Richtlinie 2004/108/EG Richtlinien und Normen EN 61326-1 EN 61000-3-2 EN 61000-3-3 FCC Class A...
-
Seite 90: Firmware-Update
Firmware-Update Multi 3310 IDS Firmware-Update 15.1 Firmware-Update für das Messgerät Multi 3310 IDS Verfügbare Firmware-Updates für das Messgerät finden Sie im Internet. Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Compu- ters (PC) ein Update der Firmware des Multi 3310 IDS auf die neueste Version durchführen. -
Seite 91: Firmware-Update Für Ids-Sensoren
Multi 3310 IDS Firmware-Update 15.2 Firmware-Update für IDS-Sensoren Mit dem Firmware-Update-Programm können Sie mit Hilfe eines Personal Computers (PC) ein Update der Firmware eines IDS-Sensors auf die neueste Version durchführen. Verfügbare Firmware-Updates für IDS-Sensoren finden Sie im Internet. Für das Update verbinden Sie den IDS-Sensor mit dem Multi 3310 IDS, und das Multi 3310 IDS mit einem PC. -
Seite 92: Fachwortverzeichnis
Fachwortverzeichnis Multi 3310 IDS Fachwortverzeichnis pH/Redox Asymmetrie siehe Nullpunkt Diaphragma Das Diaphragma ist ein poröser Körper in der Gehäusewand von Refe- renzelektroden oder Elektrolytbrücken. Es vermittelt den elektrischen Kontakt zwischen zwei Lösungen und erschwert den Elektrolyt- austausch. Der Begriff Diaphragma wird u.a. auch für Schliff- und dia- phragmalose Überführungen verwendet. - Seite 93 Multi 3310 IDS Fachwortverzeichnis Salinität Die absolute Salinität S eines Meerwassers entspricht dem Verhältnis der Masse der gelösten Salze zur Masse der Lösung (in g/kg). In der Praxis ist diese Größe nicht direkt messbar. Für ozeanographische Überwachungen wird daher die praktische Salinität nach IOT verwen- det.
- Seite 94 Fachwortverzeichnis Multi 3310 IDS Steilheit (relative) Bezeichnung, die WTW in der Sauerstoffmesstechnik gebraucht. Er drückt das Verhältnis des Steilheitswerts zum Wert eines theoreti- schen Referenzsensors gleichen Bautyps aus. Allgemein Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Differenz zwischen zwei Messwerten. AutoRange Bezeichnung für eine automatische Messbereichswahl.
-
Seite 95: Stichwortverzeichnis
Multi 3310 IDS Stichwortverzeichnis Stichwortverzeichnis Kalibrierintervall Leitfähigkeit ..... 65 Abschaltautomatik ....69 O2 . - Seite 96 Stichwortverzeichnis Multi 3310 IDS Stabilitätskontrolle automatisch .....69 manuell ....25, 41, 45 Steilheit pH .
