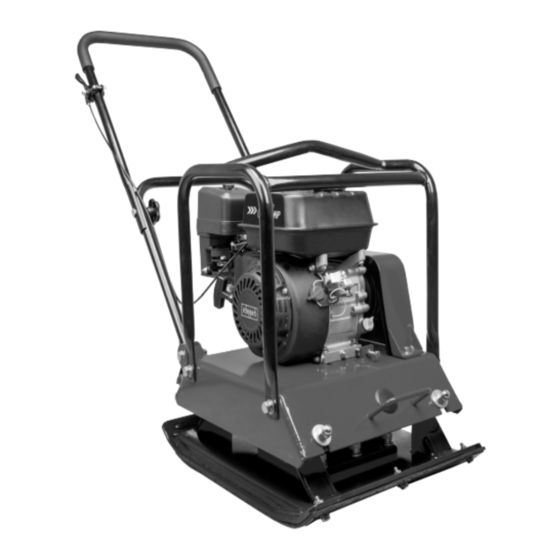

Rüttelplatte
Originalbedienungsanleitung
Plate vibrator
Translation of original instruction manual
Plaque vibrante
Traduction des instructions d'origine
Piastra vibrante
La traduzione dal manuale di istruzioni originale
Trilplaat
Vertaling van de originele gebruikshandleiding
Placa vibratoria
Traducción del manual de instrucciones original
Placa vibrante
Tradução do manual de operação original
8
24
37
51
65
79
94

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Scheppach HP2200S

Inhaltszusammenfassung für Scheppach HP2200S

  • Seite 1 Art.Nr. 5904612903 AusgabeNr. 5904612903_0101 Rev.Nr. 02/08/2021 HP2200S Rüttelplatte Originalbedienungsanleitung Plate vibrator Translation of original instruction manual Plaque vibrante Traduction des instructions d’origine Piastra vibrante La traduzione dal manuale di istruzioni originale Trilplaat Vertaling van de originele gebruikshandleiding Placa vibratoria Traducción del manual de instrucciones original Placa vibrante Tradução do manual de operação original...
  • Seite 2 www.scheppach.com...
  • Seite 3 Pomalu rychle slow fast Pomalý rýchly Pomalu rychle hitrega Počasnega Pomalý rýchly lassú gyors Počasnega hitrega бавно бързо lassú gyors Nopea hidas бавно бързо Nopea hidas www.scheppach.com...
  • Seite 4 www.scheppach.com...
  • Seite 5 www.scheppach.com...
  • Seite 6 www.scheppach.com...
  • Seite 7 www.scheppach.com...

  • Seite 8: Erklärung Der Symbole Auf Dem Gerät

    Es ist verboten, Schutz- und Sicherheitsvorrichtungen zu entfernen oder zu verändern Nicht in Rotierende Teile fassen Rauchverbot im Arbeitsbereich Keine heißen Teile berühren Dritte im Arbeitsbereich fern halten In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit m Achtung! diesem Zeichen versehen 8 | DE www.scheppach.com...

  • Seite 9: Inhaltsverzeichnis

    Allgemeine Sicherheitshinweise ............... 12 Zusätzliche Sicherheitshinweise ............... 14 Bestimmungsgemäße Verwendung ..............14 In Betrieb nehmen ..................... 15 Reinigung ......................17 Transport ......................17 Lagerung ......................17 Wartung ......................18 Entsorgung und Wiederverwertung ..............20 Störungsabhilfe ....................21 www.scheppach.com DE | 9...

  • Seite 10: Einleitung

    Einleitung Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- Hersteller: ten Ihres Landes sind die für den Betrieb von bauglei- scheppach chen Maschinen allgemein anerkannten technischen Fabrikation von Holzbearbeitungsmaschinen GmbH Regeln zu beachten. Günzburger Straße 69 Wir übernehmen keine Haftung für Unfälle oder Schä-...

  • Seite 11: Lieferumfang

    • 1x Zündkerzenschlüssel (g) (2) nach vorne Kippen und die Fahrvorrichtung (f) • 2x Kabelbinder (h) in der dafür vorgesehenen Bohrung ausrichten. Die • 1x Bedienungsanleitung (i) Rüttelplatte kann jetzt wieder abgelassen und trans- portiert werden. www.scheppach.com DE | 11...

  • Seite 12: Allgemeine Sicherheitshinweise

    • Rauchen Sie nicht. Lassen Sei keine Funken, offe- tionstüchtig. ne Flammen oder andere Feuerquellen in die Nähe • Stellen Sie sicher, dass alle Muttern, Schrauben etc. gelangen, wenn Sie Benzin auffüllen oder mit der sicher angezogen sind. Maschine arbeiten. 12 | DE www.scheppach.com...
  • Seite 13 Personen, die mit der Maschine oder dieser Anlei- Arbeiten, für die sie konstruiert wurde, besser und tung nicht vertraut sind, die Maschine nicht verwen- sicherer ausführen. den. Die Maschine ist in den Händen von ungeschul- ten Benutzern gefährlich. www.scheppach.com DE | 13...

  • Seite 14: Zusätzliche Sicherheitshinweise

    • Halten Sie die Maschine immer an, wenn die Arbeit m ACHTUNG! unterbrochen wird, oder wenn Sie von einem Ort Die Rüttelplatte wurde nicht für die Verwendung zum nächsten laufen. auf haftenden Untergründen wie Ton oder harten Oberflächen, wie Beton, konstruiert. 14 | DE www.scheppach.com...

  • Seite 15: In Betrieb Nehmen

    • Überprüfen Sie, dass alle Schutzabdeckungen an- Handgriff (2), um sie zu steuern. gebracht und alle Schrauben, Muttern und Bolzen angezogen sind. Motor-Ölkontrolle, (Abb. I -R) • Nehmen Sie den Ölmessstab (16) und reinigen Sie ihn. www.scheppach.com DE | 15...

  • Seite 16: Vorwärtsbewegung

    Motor erwärmt. Ziehen Sie den Gashebel (1) nach dem Wird dieser Anstieg überschritten, kann das Motor- Aufwärmen des Motors, um die Geschwindigkeit des schmiersystem ausfallen (Spritzschmierung und daher Motors hochzufahren. Die Platte beginnt zu vibrieren Ausfall von wichtigen Motorenkomponenten). und zu verdichten. 16 | DE www.scheppach.com...

  • Seite 17: Leerlaufgeschwindigkeit

    Dadurch wird sichergestellt, dass rauf, dass kein Wasser in das Geräteinnere gelangen kein Benzin im Vergaser verbleibt. Dadurch wird kann. verhindert, dass sich Ablagerungen im Vergaser bilden und den Motor möglicherweise beschädi- gen. www.scheppach.com DE | 17...

  • Seite 18: Wartung

    Sie das Zündkerzenkabel von der Zünd- Erregerölaustausch, (Abb. M + N) kerze (8) und sichern Sie es. • Das Erregergehäuse wird mit Automatikgetriebeöl SAE 10W 30 oder einem ähnlichen Produkt instand gehalten. Tauschen Sie das Öl nach 200 Betriebs- stunden aus. 18 | DE www.scheppach.com...
  • Seite 19 (Abb. Z). Nehmen Sie nun den Tankdeckel (12) ab und oder Splitter, Zündkerze (8) ersetzen. öffnen den Benzinhahn (11). Das System ist dann kom- • Zündkerzen-Elektroden mit einer Drahtbürste reini- plett entleert. Tankdeckel (12) wieder verschließen. gen. www.scheppach.com DE | 19...

  • Seite 20: Entsorgung Und Wiederverwertung

    Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Zündkerze, Öl, Riemen, Gummimatte, Luftfilter * nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite. 20 | DE www.scheppach.com...

  • Seite 21: Störungsabhilfe

    Beschädigung am Erreger oder Fachhändler kontaktieren Keine Rüttelfunktion bzw. der Rüttelplatte Rüttelplatte erreicht die Antriebsriemen zu locker und Höchstgeschwindigkeit nicht Antriebsriemen einstellen oder ersetzen rutscht durch Verschlissene Dichtungen Ölverlust am Motor oder am Fachhändler kontaktieren Erreger Undichtigkeiten am Gehäuse www.scheppach.com DE | 21...

  • Seite 22: Garantiebedingungen

    Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 22 | DE www.scheppach.com...
  • Seite 23 Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.schep- pach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
  • Seite 109 18 19 www.scheppach.com...
  • Seite 110 www.scheppach.com...

  • Seite 111: Ce-Konformitätserklärung

    CE-Konformitätserklärung Originalkonformitätserklärung CE Declaration of Conformity Déclaration de conformité CE scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen erklärt folgende Konformität gemäß EU-Richtlinie und declara la conformidad siguiente según la directiva la UE y Normen für den Artikel las normas para el artículo...
