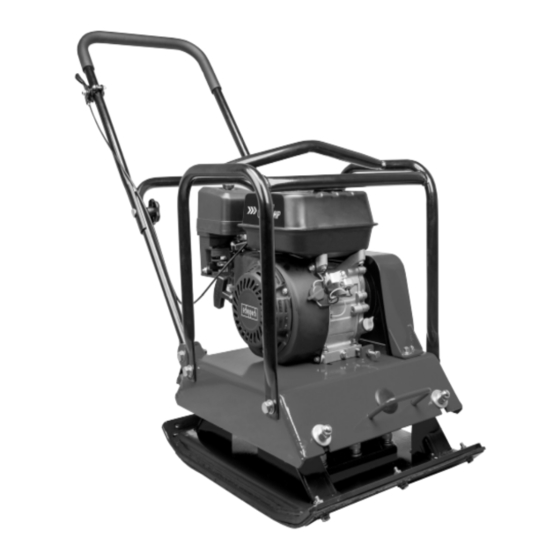

Scheppach HP2200S Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Scheppach Anleitungen
  4. Rüttelplatten
  5. HP2200S
  6. Original bedienungsanleitung

Scheppach HP2200S Original Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HP2200S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Art.Nr.
5904612903
AusgabeNr.
5904612903_0301
Rev.Nr.
27/08/2021
HP2200S
DE
GB
EE
LT
LV
SE
FI
DK
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Rüttelplatte
Originalbedienungsanleitung
Plate vibrator
Translation of original instruction manual
Raputusplaat
Originaalkäitusjuhendi tõlge
Vibracinė plokštė
Originalios naudojimo instrukcijos vertimas
Tankintuvai
Oriģinālās lietošanas instrukcijas tulkojums
Vibrationsplatta
Översättning av original-bruksanvisning
Tärytyslevy
Käännös alkuperäisestä käyttöohjeesta
Vibrationsplade
Oversættelse fra den oprindelige betjeningsvejledning
8
24
37
50
63
76
89
102
