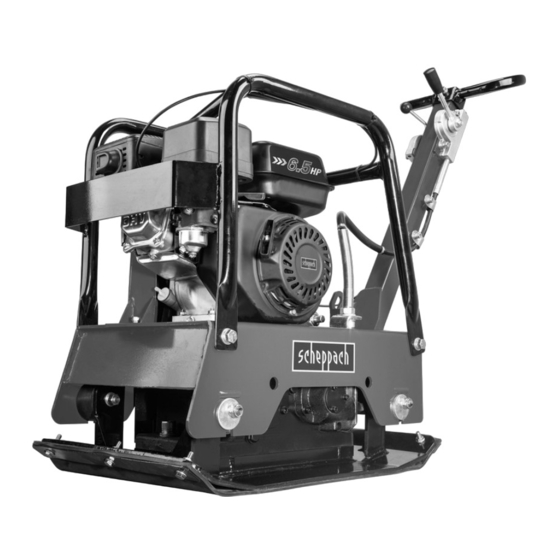

Scheppach 5904613903 Original Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 5904613903:
- Original bedienungsanleitung (125 Seiten) ,
- Original bedienungsanleitung (124 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Art.Nr.
5904613903
AusgabeNr.
5904613850
Rev.Nr.
15/09/2020
HP2500S
Rüttelplatte
DE
Originalbedienungsanleitung
Plate compactor
GB
Translation of original instruction manual
Compacteur à plaque
FR
Traduction des instructions d'origine
Vibrační deska
CZ
Překlad z originálního návodu k obsluze
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Vibračná doska
SK
7
Preklad originálneho návodu na obsluhu
Vibracijska plošča
SI
20
Prevod originalnega priročnika z navodili
Lapvibrátorok
HU
32
Fordítás az eredeti használati kézikönyvből
Płyta Wibracyjna
PL
45
Przekład z oryginalnej instrukcji obsługi
57
70
82
94
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach 5904613903
Inhaltszusammenfassung für Scheppach 5904613903
- Seite 1 Art.Nr. 5904613903 AusgabeNr. 5904613850 Rev.Nr. 15/09/2020 HP2500S Rüttelplatte Vibračná doska Originalbedienungsanleitung Preklad originálneho návodu na obsluhu Plate compactor Vibracijska plošča Translation of original instruction manual Prevod originalnega priročnika z navodili Compacteur à plaque Lapvibrátorok Traduction des instructions d’origine Fordítás az eredeti használati kézikönyvből Płyta Wibracyjna...
- Seite 2 / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 Max. 19 / 23 Min. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 7: Erklärung Der Symbole Auf Dem Gerät
Nicht in rotierende Teile fassen. Keine heißen Teile berühren. Dritte im Arbeitsbereich fern halten. In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem m Achtung! Zeichen versehen DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Inhaltsverzeichnis
Aufbau / Vor Inbetriebnahme ............... 13 In Betrieb nehmen ................13 Reinigung ..................... 15 Transport ....................16 Lagerung ....................16 Wartung ....................16 Entsorgung und Wiederverwertung ............. 18 Störungsabhilfe ..................19 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Einleitung
Oberflächen, wie Beton, konstruiert. baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Sicherheitshinweise
Motors zu kennen und zu wissen, he tragen. Tragen Sie Arbeitsschutzschuhe, die wie Unfälle mit Personen- und/oder Sachschäden Ihre Füße schützen und Ihre Standfestigkeit auf zu vermeiden sind. rutschigen Oberflächen verbessern. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 11 • Halten Sie Motor und Auspuffdämpfer frei von Gras, Blättern, übermäßigem Schmiermittel oder Kohlenstoffablagerungen, um das Risiko eines Brandes zu verringern. • Begießen oder bespritzen Sie die Maschine nie- mals mit Wasser oder einer anderen Flüssigkeit. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 12: Technische Daten
Schräglage des Motors Befördern Sie keine Personen. • Verlassen Sie den Arbeitsplatz niemals, und las- Gewicht 125 kg sen Sie die Rüttelplatte niemals unbeaufsichtigt, wenn der Motor läuft. Technische Änderungen vorbehalten! 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 13: Auspacken
Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Gerät vertraut. Motor (Abb. E) m Vor Erstinbetriebnahme Motoröl prüfen! Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: In Betrieb Nehmen
Rotationsgeschwindigkeiten der Welle verursachen Stellung ON. Wenn Sie einen kalten Motor starten, die schnellen Auf- und Abbewegungen der Maschi- bewegen Sie den Chokehebel (12) in die Stellung ne sowie die Vorwärtsbewegung. CLOSE. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 15 Maschine, aber lassen Sie den Verdichter arbeiten. Dies kann zu einer Fehlzündung oder einem Ein Herunterdrücken am Griff ist nicht nötig und führt Motorschaden führen. Nopea hidas zum Verschleiß der Stoßdämpfer. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 16: Reinigung
Sie die Maschine nicht auf die Seite oder kopfüber. Bewahren Sie das Werkzeug in der Originalverpackung Sichern sie die Maschine oder verwenden Sie den auf. Hebepunkt (3) für den Transport. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Wartung
Gummipuffern Empfohlenes Motorenöl SAE 10W-30 oder SAE 10 Austausch Keilriemen W-40 (je nach Einsatztemperatur). Ziehen Sie den alten Keilriemen von der Scheibe und ziehen Sie einen neuen Keilriemen korrekt auf. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 18 • Erste Flügelmutter (f) auf den Papierfiltereinsatz brauchsmaterialien benötigt werden. aufschrauben Verschleißteile*: Zündkerze, Öl, Riemen, Gummi- • Luftfilterdeckel (c) aufsetzen und mit zweiter Flü- matte, Luftfilter gelmutter (f) befestigen * nicht zwingend im Lieferumfang enthalten! 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 19: Entsorgung Und Wiederverwertung
Keine Rüttelfunktion bzw. Rüttelplatte Rüttelplatte erreicht die Antriebsriemen zu locker und rutscht Höchstgeschwindigkeit nicht Antriebsriemen einstellen oder ersetzen durch Verschlissene Dichtungen Ölverlust am Motor oder am Fachhändler kontaktieren Erreger Undichtigkeiten am Gehäuse DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
