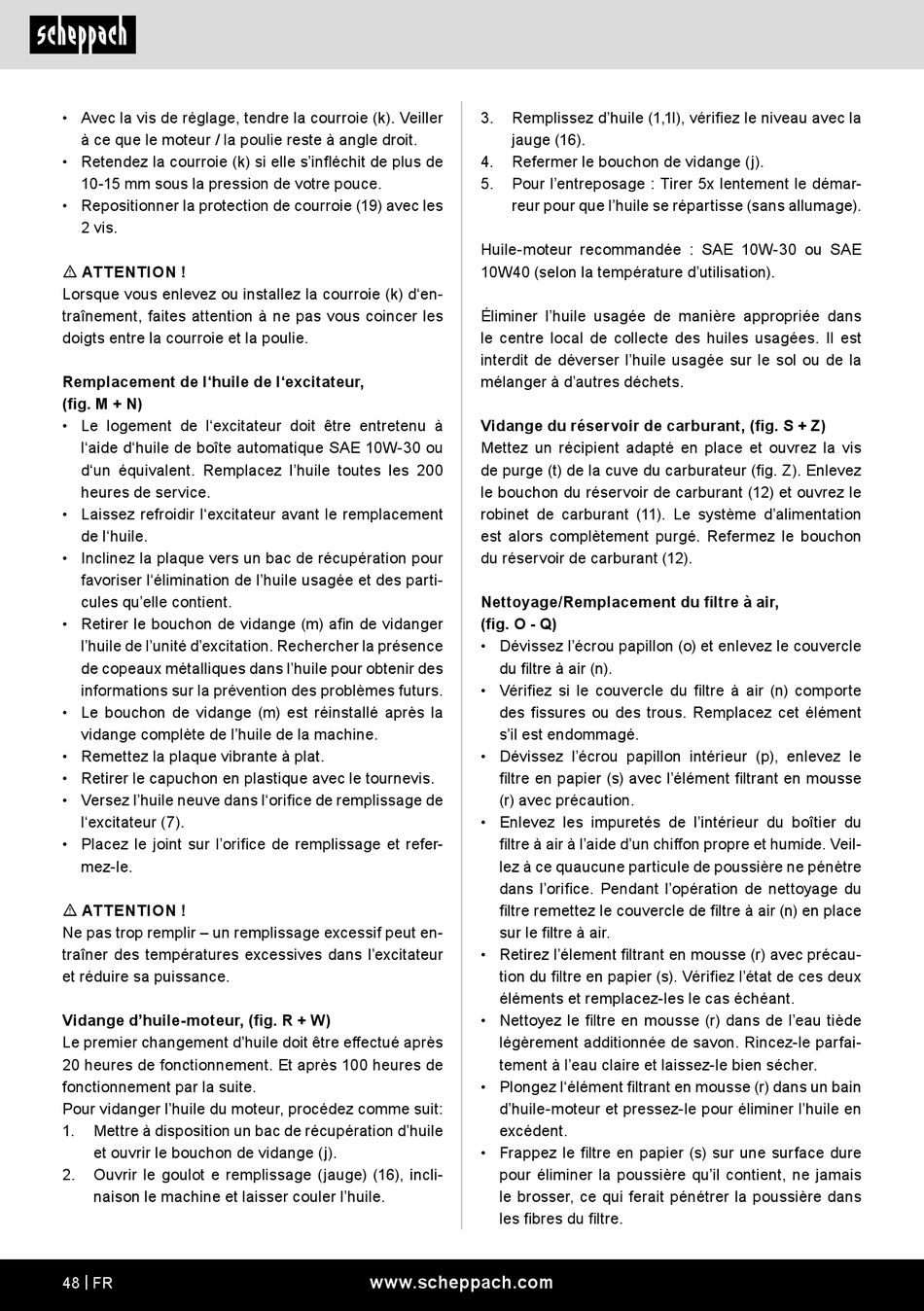

• Avec la vis de réglage, tendre la courroie (k). Veiller
à ce que le moteur / la poulie reste à angle droit.
• Retendez la courroie (k) si elle s'infléchit de plus de
10-15 mm sous la pression de votre pouce.
• Repositionner la protection de courroie (19) avec les
2 vis.
m ATTENTION !
Lorsque vous enlevez ou installez la courroie (k) d'en-
traînement, faites attention à ne pas vous coincer les
doigts entre la courroie et la poulie.
Remplacement de l'huile de l'excitateur,
(fig. M + N)
• Le logement de l'excitateur doit être entretenu à
l'aide d'huile de boîte automatique SAE 10W-30 ou
d'un équivalent. Remplacez l'huile toutes les 200
heures de service.
• Laissez refroidir l'excitateur avant le remplacement
de l'huile.
• Inclinez la plaque vers un bac de récupération pour
favoriser l'élimination de l'huile usagée et des parti-
cules qu'elle contient.
• Retirer le bouchon de vidange (m) afin de vidanger
l'huile de l'unité d'excitation. Rechercher la présence
de copeaux métalliques dans l'huile pour obtenir des
informations sur la prévention des problèmes futurs.
• Le bouchon de vidange (m) est réinstallé après la
vidange complète de l'huile de la machine.
• Remettez la plaque vibrante à plat.
• Retirer le capuchon en plastique avec le tournevis.
• Versez l'huile neuve dans l'orifice de remplissage de
l'excitateur (7).
• Placez le joint sur l'orifice de remplissage et refer-
mez-le.
m ATTENTION !
Ne pas trop remplir – un remplissage excessif peut en-
traîner des températures excessives dans l'excitateur
et réduire sa puissance.
Vidange d'huile-moteur, (fig. R + W)
Le premier changement d'huile doit être effectué après
20 heures de fonctionnement. Et après 100 heures de
fonctionnement par la suite.
Pour vidanger l'huile du moteur, procédez comme suit:
1. Mettre à disposition un bac de récupération d'huile
et ouvrir le bouchon de vidange (j).
2. Ouvrir le goulot e remplissage (jauge) (16), incli-
naison le machine et laisser couler l'huile.
48 | FR
3. Remplissez d'huile (1,1l), vérifiez le niveau avec la
jauge (16).
4. Refermer le bouchon de vidange (j).
5. Pour l'entreposage : Tirer 5x lentement le démar-
reur pour que l'huile se répartisse (sans allumage).
Huile-moteur recommandée : SAE 10W-30 ou SAE
10W40 (selon la température d'utilisation).
Éliminer l'huile usagée de manière appropriée dans
le centre local de collecte des huiles usagées. Il est
interdit de déverser l'huile usagée sur le sol ou de la
mélanger à d'autres déchets.
Vidange du réservoir de carburant, (fig. S + Z)
Mettez un récipient adapté en place et ouvrez la vis
de purge (t) de la cuve du carburateur (fig. Z). Enlevez
le bouchon du réservoir de carburant (12) et ouvrez le
robinet de carburant (11). Le système d'alimentation
est alors complètement purgé. Refermez le bouchon
du réservoir de carburant (12).
Nettoyage/Remplacement du filtre à air,
(fig. O - Q)
• Dévissez l'écrou papillon (o) et enlevez le couvercle
du filtre à air (n).
• Vérifiez si le couvercle du filtre à air (n) comporte
des fissures ou des trous. Remplacez cet élément
s'il est endommagé.
• Dévissez l'écrou papillon intérieur (p), enlevez le
filtre en papier (s) avec l'élément filtrant en mousse
(r) avec précaution.
• Enlevez les impuretés de l'intérieur du boîtier du
filtre à air à l'aide d'un chiffon propre et humide. Veil-
lez à ce quaucune particule de poussière ne pénètre
dans l'orifice. Pendant l'opération de nettoyage du
filtre remettez le couvercle de filtre à air (n) en place
sur le filtre à air.
• Retirez l'élement filtrant en mousse (r) avec précau-
tion du filtre en papier (s). Vérifiez l'état de ces deux
éléments et remplacez-les le cas échéant.
• Nettoyez le filtre en mousse (r) dans de l'eau tiède
légèrement additionnée de savon. Rincez-le parfai-
tement à l'eau claire et laissez-le bien sécher.
• Plongez l'élément filtrant en mousse (r) dans un bain
d'huile-moteur et pressez-le pour éliminer l'huile en
excédent.
• Frappez le filtre en papier (s) sur une surface dure
pour éliminer la poussière qu'il contient, ne jamais
le brosser, ce qui ferait pénétrer la poussière dans
les fibres du filtre.
