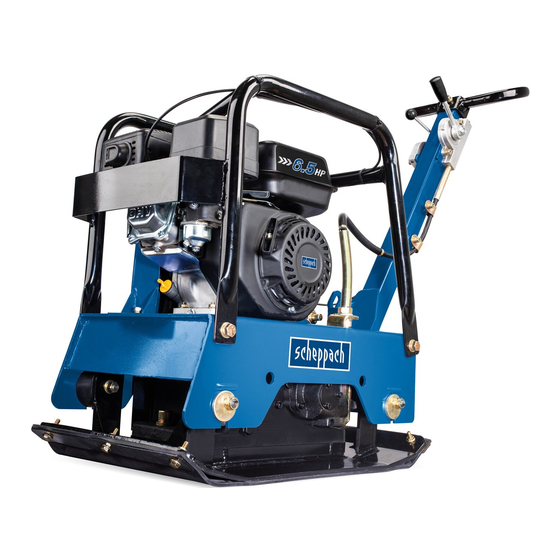

Scheppach HP2500S Original Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für HP2500S:
- Original bedienungsanleitung (125 Seiten) ,
- Original bedienungsanleitung (116 Seiten) ,
- Original bedienungsanleitung (124 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Art.Nr.
5904613903
AusgabeNr.
5904613850
Rev.Nr.
11/12/2019
HP2500S
Rüttelplatte
DE
Originalbedienungsanleitung
Plate compactor
GB
Translation of original instruction manual
Compacteur à plaque
FR
Traduction des instructions d'origine
Vibrační deska
CZ
Překlad z originálního návodu k obsluze
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
IM_5904613903_HP2500s_191211_new.indd 1
IM_5904613903_HP2500s_191211_new.indd 1
Vibračná doska
SK
7
Preklad originálneho návodu na obsluhu
Vibracijska plošča
SI
20
Prevod originalnega priročnika z navodili
Lapvibrátorok
HU
32
Fordítás az eredeti használati kézikönyvből
Płyta Wibracyjna
PL
45
Przekład z oryginalnej instrukcji obsługi
57
70
82
94
12.12.2019 07:33:28
12.12.2019 07:33:28
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach HP2500S
Inhaltszusammenfassung für Scheppach HP2500S
- Seite 1 Art.Nr. 5904613903 AusgabeNr. 5904613850 Rev.Nr. 11/12/2019 HP2500S Rüttelplatte Vibračná doska Originalbedienungsanleitung Preklad originálneho návodu na obsluhu Plate compactor Vibracijska plošča Translation of original instruction manual Prevod originalnega priročnika z navodili Compacteur à plaque Lapvibrátorok Traduction des instructions d’origine Fordítás az eredeti használati kézikönyvből Płyta Wibracyjna...
