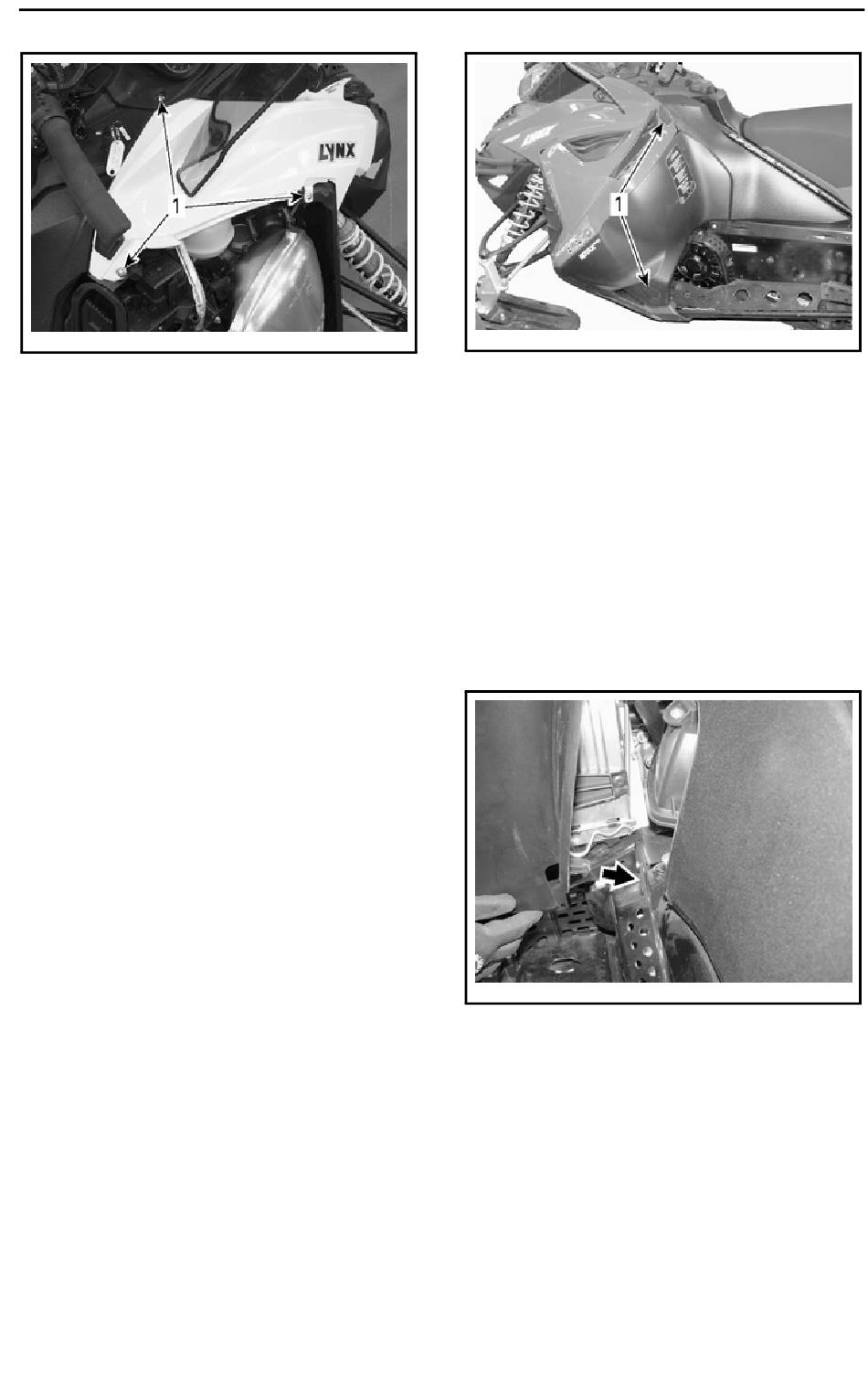

RECHTE SEITE DARGESTELLT
1. Halteschrauben
E-TEC Modelle
4. Anschließen:
– APS-Schlauch am ECM
– Scheinwerfer-Steckverbinder
– Anzeigeinstrument-Steckverbin-
der
– Lufttemperatursensor (ATS)
– Anschlussstutzen des Lufteinlas-
ses.
ACE Modelle
5. Anschließen:
– Scheinwerfer-Steckverbinder
– Anzeigeinstrument-Steckverbin-
der
– Anschlussstutzen des Lufteinlas-
ses.
Alle Modelle
6. Einbauen:
– Anzeigeinstrument
– Antriebsriemenabdeckung.
18) Seitenverkleidungen
Zum Öffnen einer Seitenverkleidung,
auf die Knöpfe drücken
BEDIENELEMENTE, INSTRUMENTE UND AUSSTATTUNG
fmo2015-004-021_c
TYPISCH
1. Knöpfe
Zum Schließen einer Seitenverklei-
dung diese fest auf den Einbauort der
Nasen drücken und auf die Verriege-
lungen der Seitenverkleidung drücken,
um sicherzustellen, dass diese einras-
ten.
Sicherstellen, dass die vordere Kante
der Seitenverkleidung an der richtigen
Stelle sitzt und die Seitenverkleidung
bündig sitzt.
fmo2014-002-023_a
Zum Entfernen einer Seitenverklei-
dung öffnen Sie diese und heben sie
an. Lösen Sie das unteren Gelenk aus
seiner Aussparung und lösen Sie an-
schließend das obere Gelenk durch
Absenken der Verkleidung.
Zum Einbau einer Seitenverkleidung
führen Sie das obere Gelenk und an-
schließend das untere Gelenk ein.
_______________
81
