Abmessungen Der Konuswelle; Abb. 16 Abmessungen Der Konuswelle (Abmessungen In Mm, Wenn Nicht Anders Angegeben) - Baumer Hmg10 Devicenet Betriebsanleitung

Baumer Hübner
8.3

Abmessungen der Konuswelle

14.6
± 9°
~ 15
2

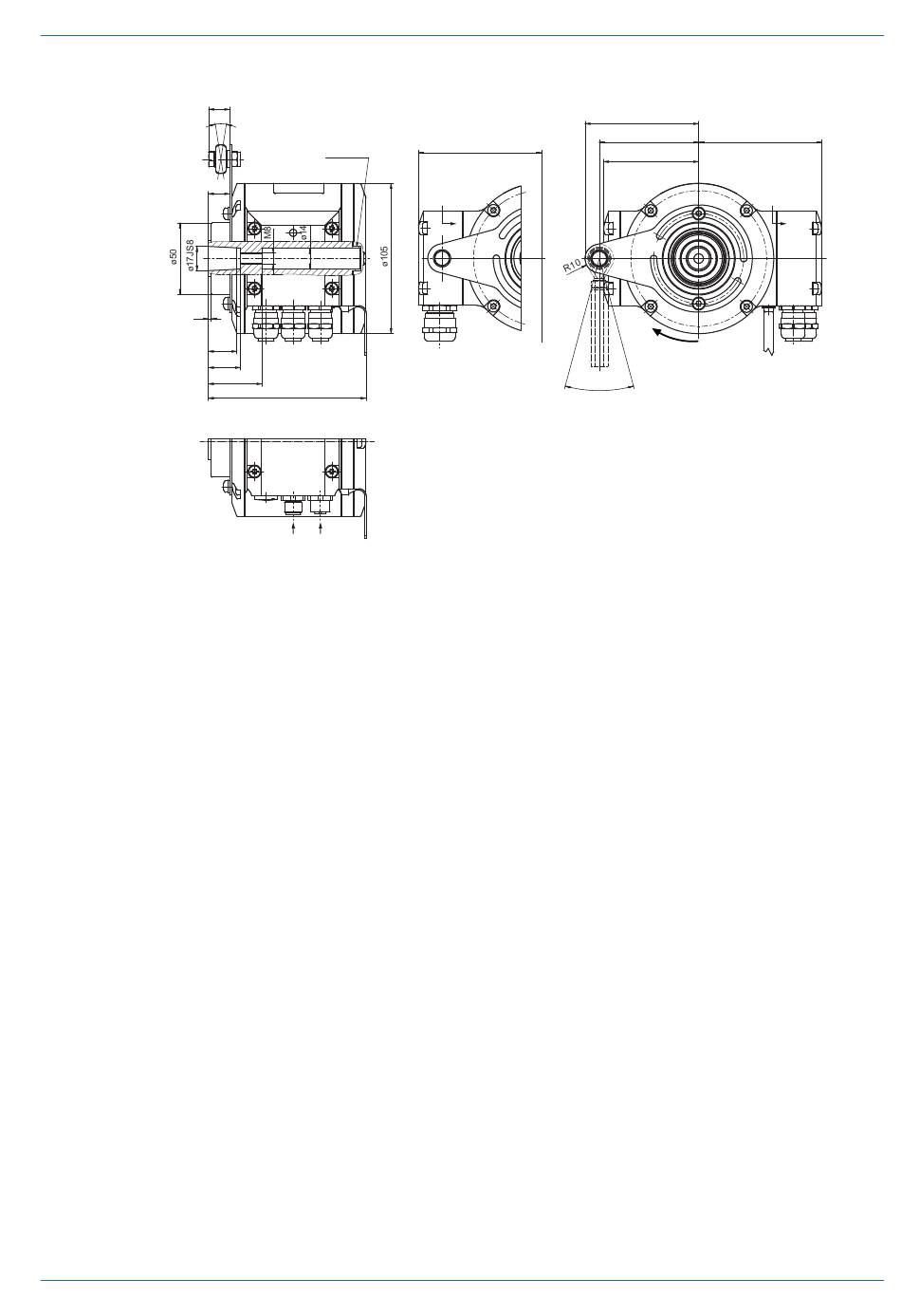

Abb. 16: Abmessungen der Konuswelle (Abmessungen in mm, wenn nicht anders angegeben)
V1, T1 | HMG10 & HMG10P DeviceNet
6kt SW17
1:10
20
22.5
37.5
110.5
A1 A2
86.5
B
± 15°
Betriebsanleitung
Technische Daten
79.5
69.5 86.5
67
A
Positive
Drehrichtung
| 8
47
