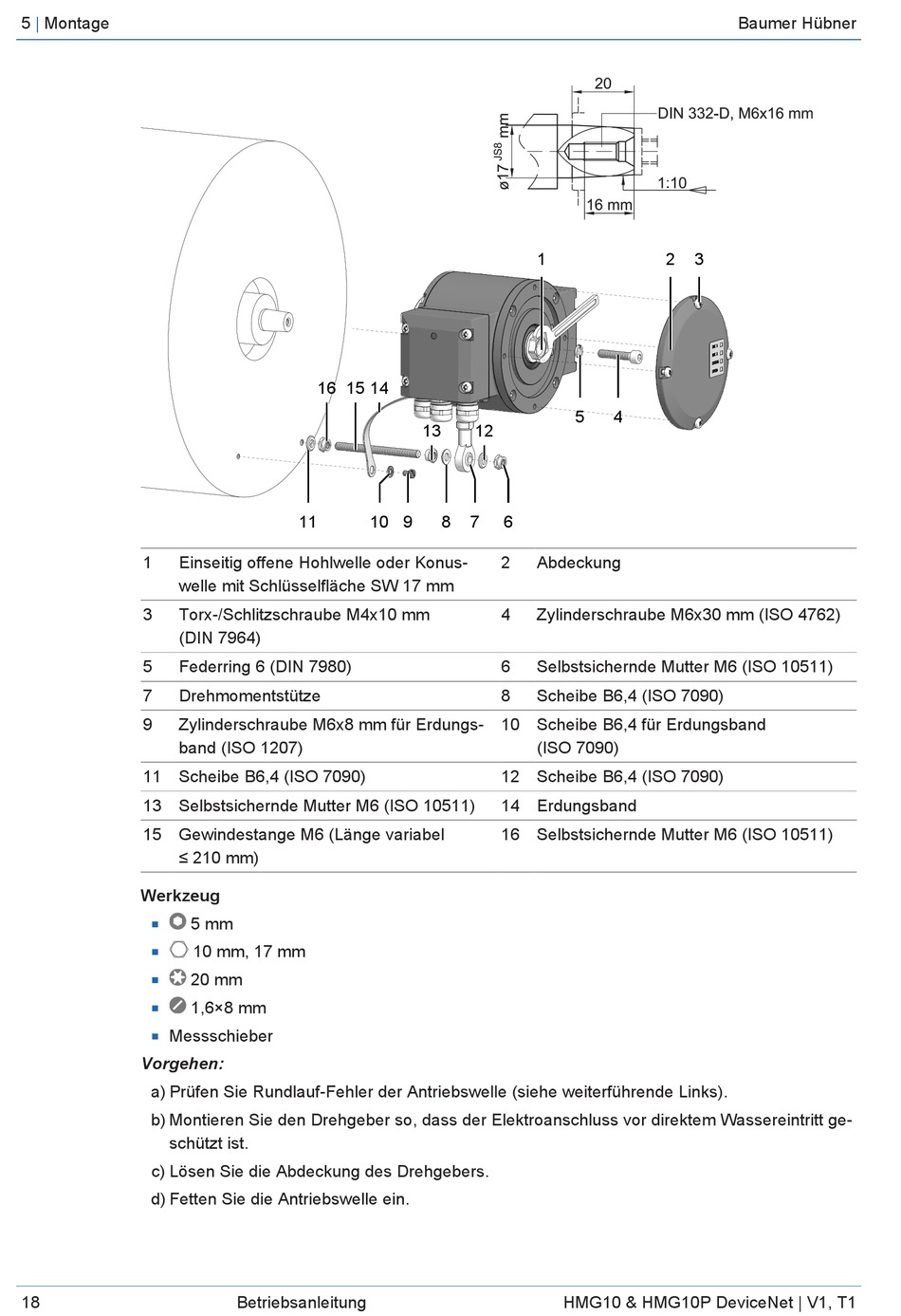

5 | Montage
1 Einseitig offene Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
3 Torx-/Schlitzschraube M4x10 mm
(DIN 7964)
5 Federring 6 (DIN 7980)
7 Drehmomentstütze
9 Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
11 Scheibe B6,4 (ISO 7090)
13 Selbstsichernde Mutter M6 (ISO 10511)
15 Gewindestange M6 (Länge variabel
≤ 210 mm)
Werkzeug
5 mm
n
n
20 mm
n
1,6×8 mm
n
Messschieber
n
Vorgehen:
a) Prüfen Sie Rundlauf-Fehler der Antriebswelle (siehe weiterführende Links).
b) Montieren Sie den Drehgeber so, dass der Elektroanschluss vor direktem Wassereintritt ge-
schützt ist.
c) Lösen Sie die Abdeckung des Drehgebers.
d) Fetten Sie die Antriebswelle ein.
18
16 15
11
10 mm, 17 mm
Betriebsanleitung
1
14
13 12
10 9 8 7 6
2 Abdeckung
4 Zylinderschraube M6x30 mm (ISO 4762)
6 Selbstsichernde Mutter M6 (ISO 10511)
8 Scheibe B6,4 (ISO 7090)
10 Scheibe B6,4 für Erdungsband
(ISO 7090)
12 Scheibe B6,4 (ISO 7090)
14 Erdungsband
16 Selbstsichernde Mutter M6 (ISO 10511)
2 3
5 4
