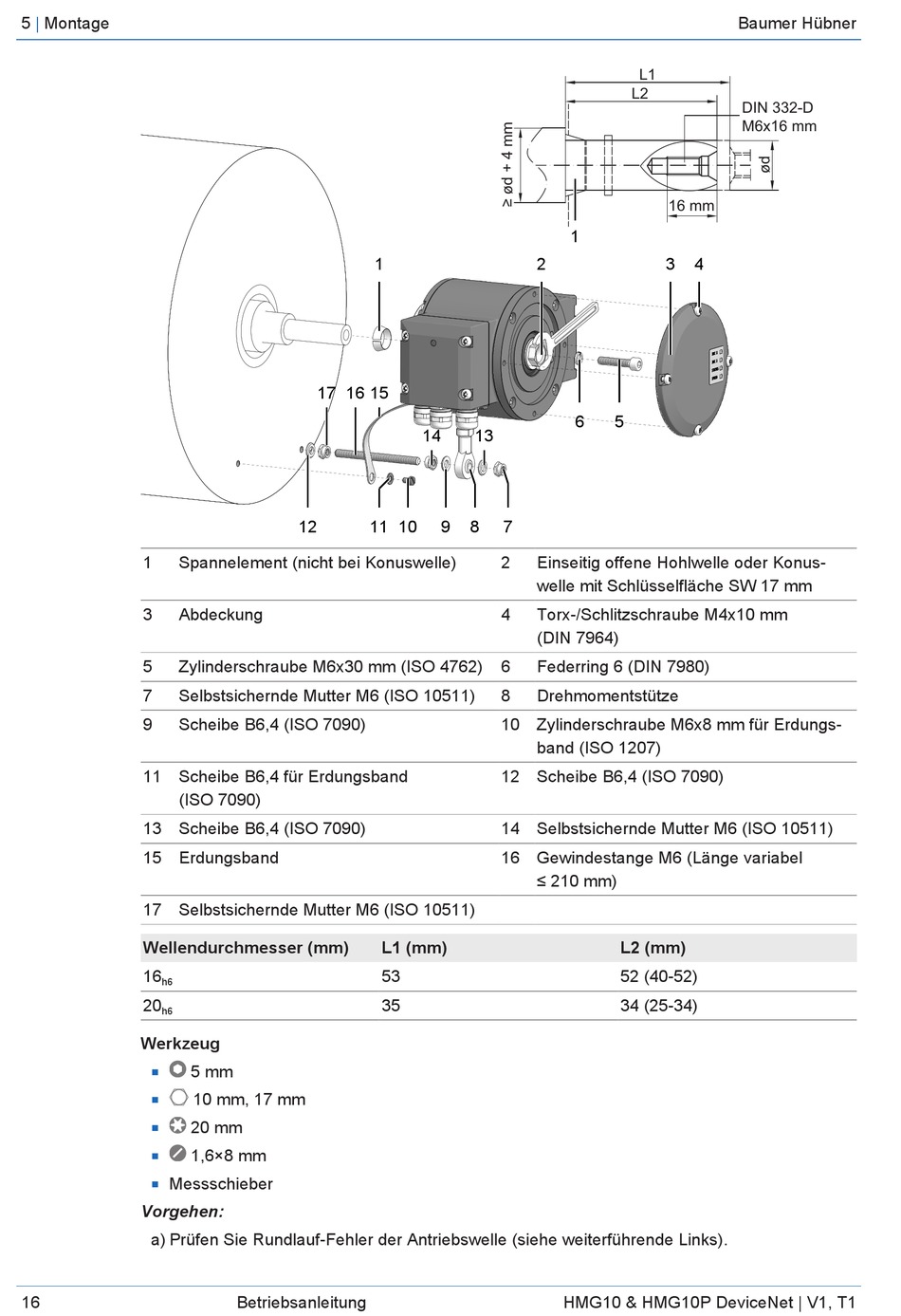

5 | Montage
1 Spannelement (nicht bei Konuswelle)
3 Abdeckung
5 Zylinderschraube M6x30 mm (ISO 4762)
7 Selbstsichernde Mutter M6 (ISO 10511)
9 Scheibe B6,4 (ISO 7090)
11 Scheibe B6,4 für Erdungsband
(ISO 7090)
13 Scheibe B6,4 (ISO 7090)
15 Erdungsband
17 Selbstsichernde Mutter M6 (ISO 10511)
Wellendurchmesser (mm)
16
h6
20
h6
Werkzeug
5 mm
n
n
20 mm
n
1,6×8 mm
n
Messschieber
n
Vorgehen:
a) Prüfen Sie Rundlauf-Fehler der Antriebswelle (siehe weiterführende Links).
16
17 16
12
10 mm, 17 mm
Betriebsanleitung
1 2
15
14 13
11 10 9 8 7
2 Einseitig offene Hohlwelle oder Konus-
welle mit Schlüsselfläche SW 17 mm
4 Torx-/Schlitzschraube M4x10 mm
(DIN 7964)
6 Federring 6 (DIN 7980)
8 Drehmomentstütze
10 Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
12 Scheibe B6,4 (ISO 7090)
14 Selbstsichernde Mutter M6 (ISO 10511)
16 Gewindestange M6 (Länge variabel
≤ 210 mm)
L1 (mm)
53
35
L1
L2
16 mm
1
3 4
6 5
L2 (mm)
52 (40-52)
34 (25-34)
