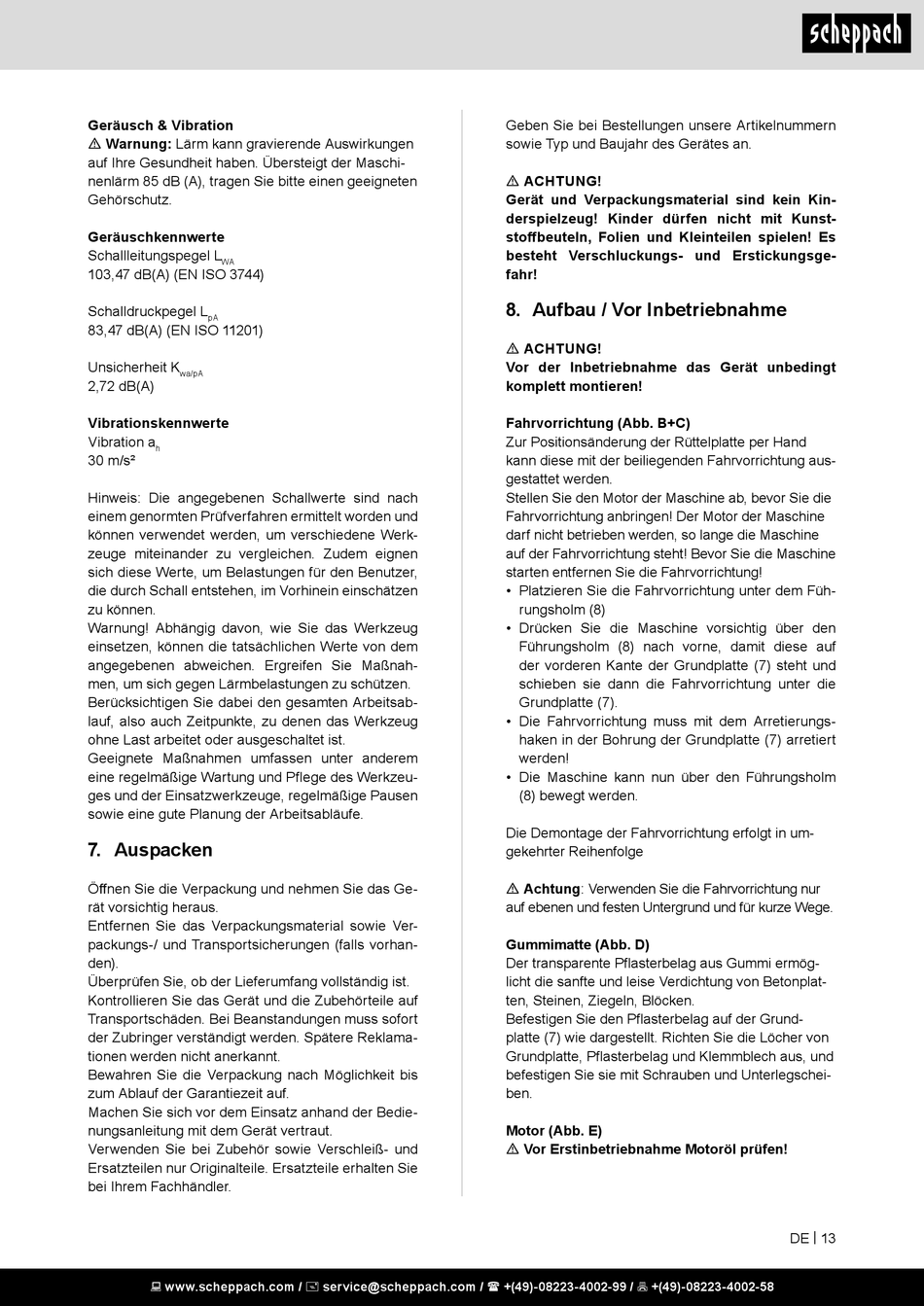

Geräusch & Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.
Geräuschkennwerte
Schallleitungspegel L
WA
103,47 dB(A) (EN ISO 3744)
Schalldruckpegel L
pA
83,47 dB(A) (EN ISO 11201)
Unsicherheit K
wa/pA
2,72 dB(A)
Vibrationskennwerte
Vibration a
h
30 m/s²
Hinweis: Die angegebenen Schallwerte sind nach
einem genormten Prüfverfahren ermittelt worden und
können verwendet werden, um verschiedene Werk-
zeuge miteinander zu vergleichen. Zudem eignen
sich diese Werte, um Belastungen für den Benutzer,
die durch Schall entstehen, im Vorhinein einschätzen
zu können.
Warnung! Abhängig davon, wie Sie das Werkzeug
einsetzen, können die tatsächlichen Werte von dem
angegebenen abweichen. Ergreifen Sie Maßnah-
men, um sich gegen Lärmbelastungen zu schützen.
Berücksichtigen Sie dabei den gesamten Arbeitsab-
lauf, also auch Zeitpunkte, zu denen das Werkzeug
ohne Last arbeitet oder ausgeschaltet ist.
Geeignete Maßnahmen umfassen unter anderem
eine regelmäßige Wartung und Pflege des Werkzeu-
ges und der Einsatzwerkzeuge, regelmäßige Pausen
sowie eine gute Planung der Arbeitsabläufe.

7. Auspacken

Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
Überprüfen Sie, ob der Lieferumfang vollständig ist.
Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden. Bei Beanstandungen muss sofort
der Zubringer verständigt werden. Spätere Reklama-
tionen werden nicht anerkannt.
Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie
bei Ihrem Fachhändler.
www.scheppach.com / service@scheppach.com /
Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Fahrvorrichtung (Abb. B+C)
Zur Positionsänderung der Rüttelplatte per Hand
kann diese mit der beiliegenden Fahrvorrichtung aus-
gestattet werden.
Stellen Sie den Motor der Maschine ab, bevor Sie die
Fahrvorrichtung anbringen! Der Motor der Maschine
darf nicht betrieben werden, so lange die Maschine
auf der Fahrvorrichtung steht! Bevor Sie die Maschine
starten entfernen Sie die Fahrvorrichtung!
• Platzieren Sie die Fahrvorrichtung unter dem Füh-
rungsholm (8)
• Drücken Sie die Maschine vorsichtig über den
Führungsholm (8) nach vorne, damit diese auf
der vorderen Kante der Grundplatte (7) steht und
schieben sie dann die Fahrvorrichtung unter die
Grundplatte (7).
• Die Fahrvorrichtung muss mit dem Arretierungs-
haken in der Bohrung der Grundplatte (7) arretiert
werden!
• Die Maschine kann nun über den Führungsholm
(8) bewegt werden.
Die Demontage der Fahrvorrichtung erfolgt in um-
gekehrter Reihenfolge
m Achtung: Verwenden Sie die Fahrvorrichtung nur
auf ebenen und festen Untergrund und für kurze Wege.
Gummimatte (Abb. D)
Der transparente Pflasterbelag aus Gummi ermög-
licht die sanfte und leise Verdichtung von Betonplat-
ten, Steinen, Ziegeln, Blöcken.
Befestigen Sie den Pflasterbelag auf der Grund-
platte (7) wie dargestellt. Richten Sie die Löcher von
Grundplatte, Pflasterbelag und Klemmblech aus, und
befestigen Sie sie mit Schrauben und Unterlegschei-
ben.
Motor (Abb. E)
m Vor Erstinbetriebnahme Motoröl prüfen!
+(49)-08223-4002-99 / +(49)-08223-4002-58
DE | 13
