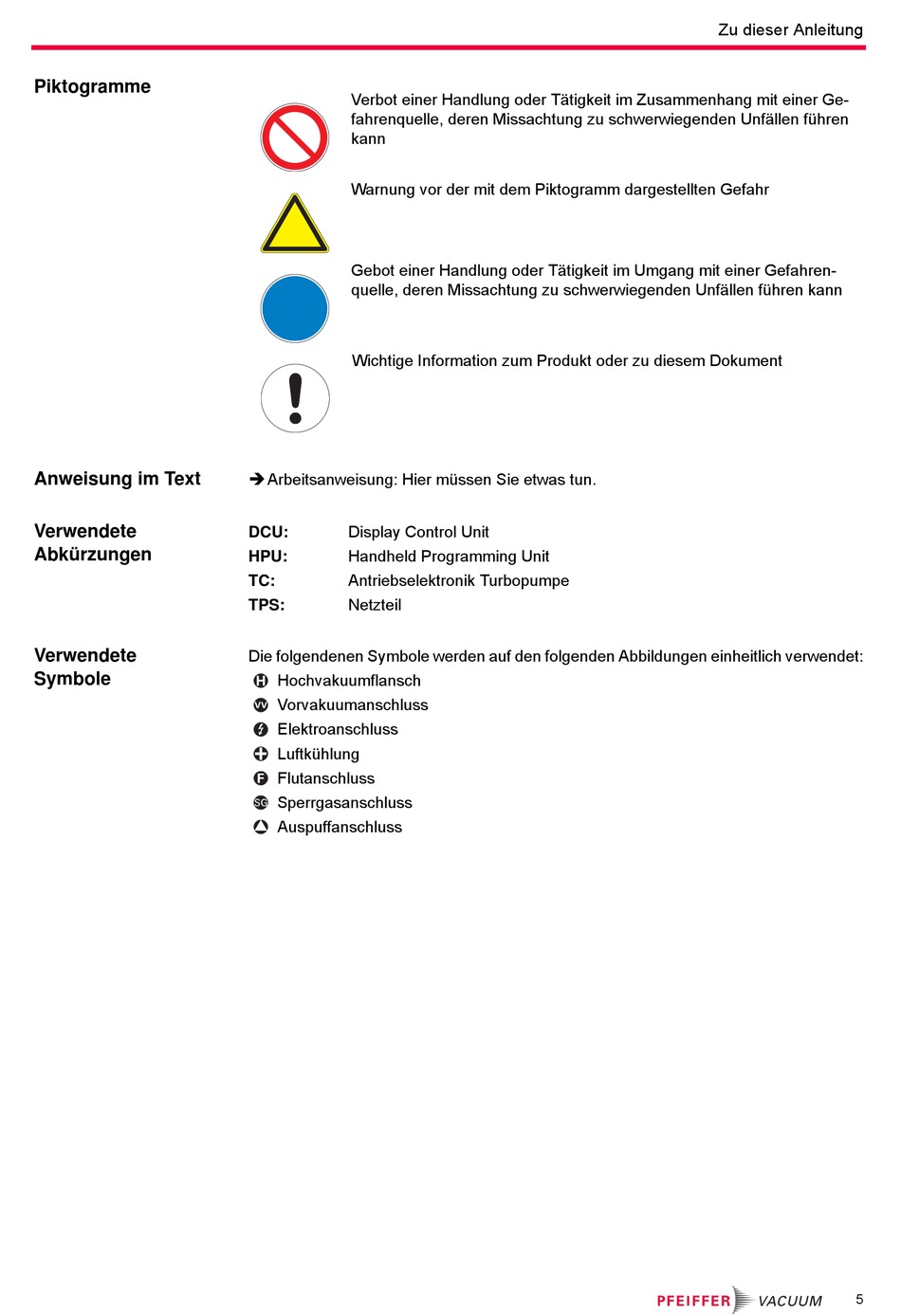

Piktogramme
Anweisung im Text
Verwendete
Abkürzungen
Verwendete
Symbole
Verbot einer Handlung oder Tätigkeit im Zusammenhang mit einer Ge-
fahrenquelle, deren Missachtung zu schwerwiegenden Unfällen führen
kann
Warnung vor der mit dem Piktogramm dargestellten Gefahr
Gebot einer Handlung oder Tätigkeit im Umgang mit einer Gefahren-
quelle, deren Missachtung zu schwerwiegenden Unfällen führen kann
Wichtige Information zum Produkt oder zu diesem Dokument
Arbeitsanweisung: Hier müssen Sie etwas tun.
Display Control Unit
DCU:
Handheld Programming Unit
HPU:
Antriebselektronik Turbopumpe
TC:
Netzteil
TPS:
Die folgendenen Symbole werden auf den folgenden Abbildungen einheitlich verwendet:
Hochvakuumflansch
Vorvakuumanschluss
Elektroanschluss
Luftkühlung
Flutanschluss
Sperrgasanschluss
Auspuffanschluss
Zu dieser Anleitung
5
