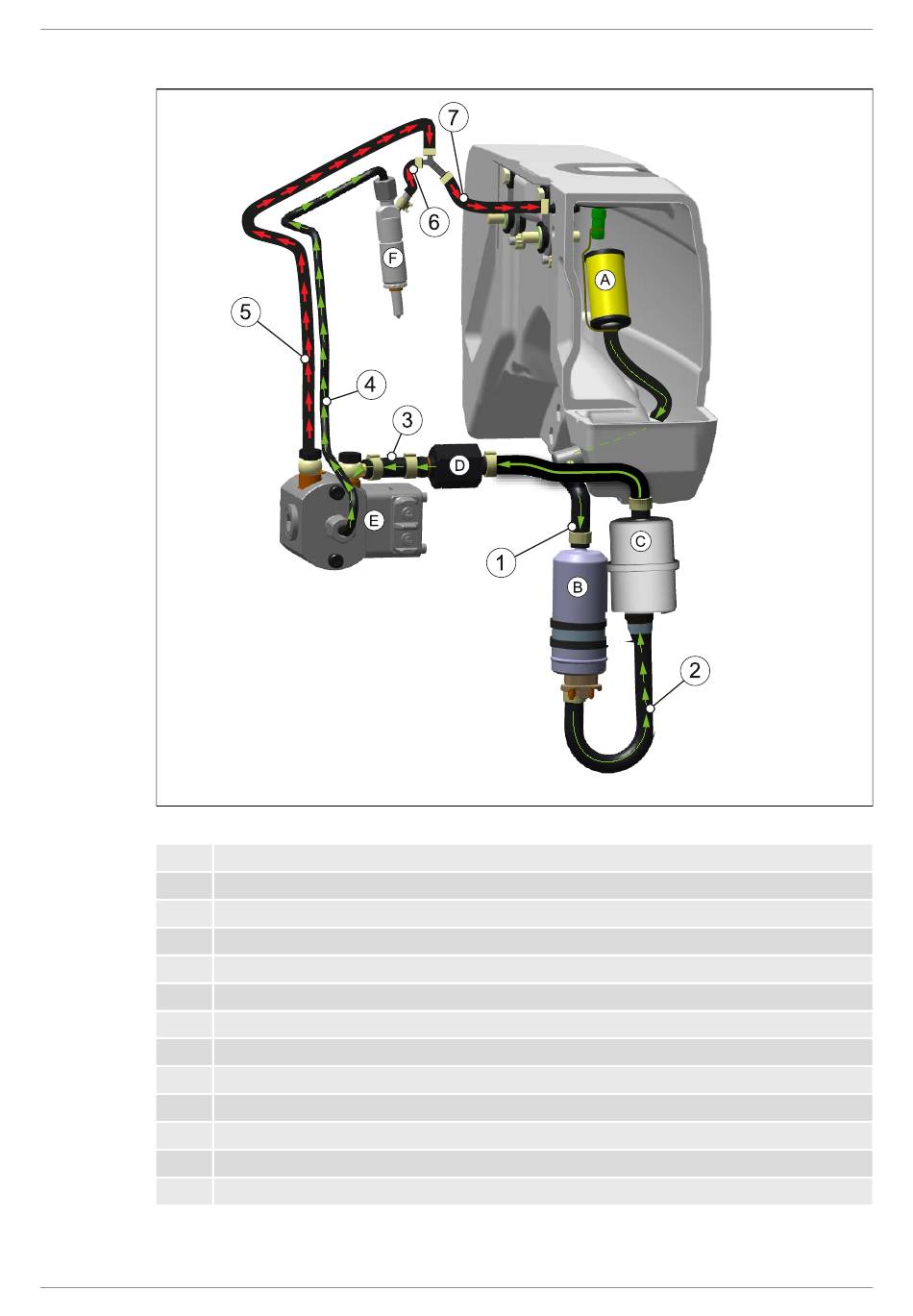

8.11.3 Kraftstoffschema 1B30E/1B50E

1
2
3
4
5
6
7
A
B
C
D
E
F
HATZ
Zulauf Kraftstoffpumpe
Zulauf Kraftstoff-Hauptfilter
Zulauf Einspritzpumpe
Kraftstoffdruckrohr
Rücklauf Einspritzpumpe
Rücklauf Einspritzventil
Rücklauf Tank
Kraftstoff-Vorfilter
Elektrische Kraftstoffpumpe
Kraftstoff-Hauptfilter
Rückschlagventil
Einspritzpumpe
Einspritzventil
