Diagnosetool HDS²
Zur Fehlsersuche und Auswertung der Motorparameter ist das HDS² Diagnosetool (Hatz Diagno-
stic Software) verfügbar. Bitte nehmen Sie hierzu Kontakt mit ihrer Hatz-Niederlassung auf oder di-
rekt unter https://www.hatz-diesel.com/hds2-lizenz.
CAN-Botschaften
Die CAN Listen können unter untenstehender Nummer angesehen werden, zu finden unter folgen-
dem Link https://www.hatz-diesel.com/news-media/downloads/anleitungenwerkstattdaten/ . (Für
den Zugang benötigen Sie ihre Motornummer).
CAN-Protokoll-Liste E1: 05666700
CAN-Fehler-Liste E1: 05666800
9.2
Motorüberwachung
9.2.1
Übersicht Drehzahlversteller
Zwischen der Schnittstelle Steuergerät und dem Bedienmodul (Armaturenkasten) darf die Kabel-
länge max. 10 m betragen bei einem Leitungsquerschnitt von 1 mm².

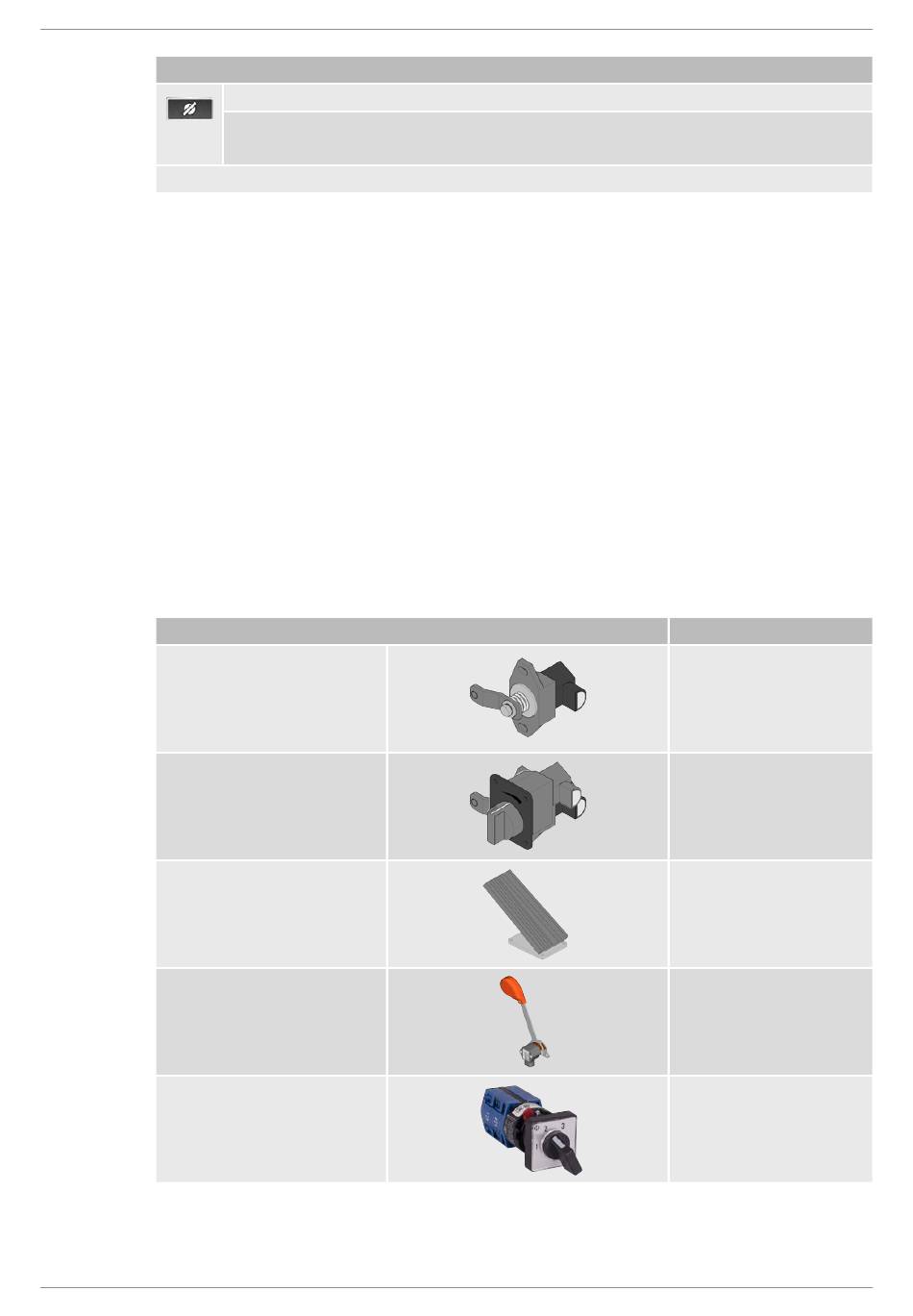

Gasdrehknopf (CAN)
Stufendrehzahlschalter (wahl-
weise 2 oder 3 Stufen)
HATZ
DIGTAL
▪ Fernstart/-stop
▪ Diagnoseanforderung
Drehzahlverstellungen
Bowdenzug
(CAN/anlaog)
Pedal
(CAN/analog)
Hebel
(CAN/analog)
(analog)
Montageanleitung
Anschlüsse E-Controls 4G
Elektrik
IP Schutzart
IP66
IP66
IP69K
IP66
IP65
87
