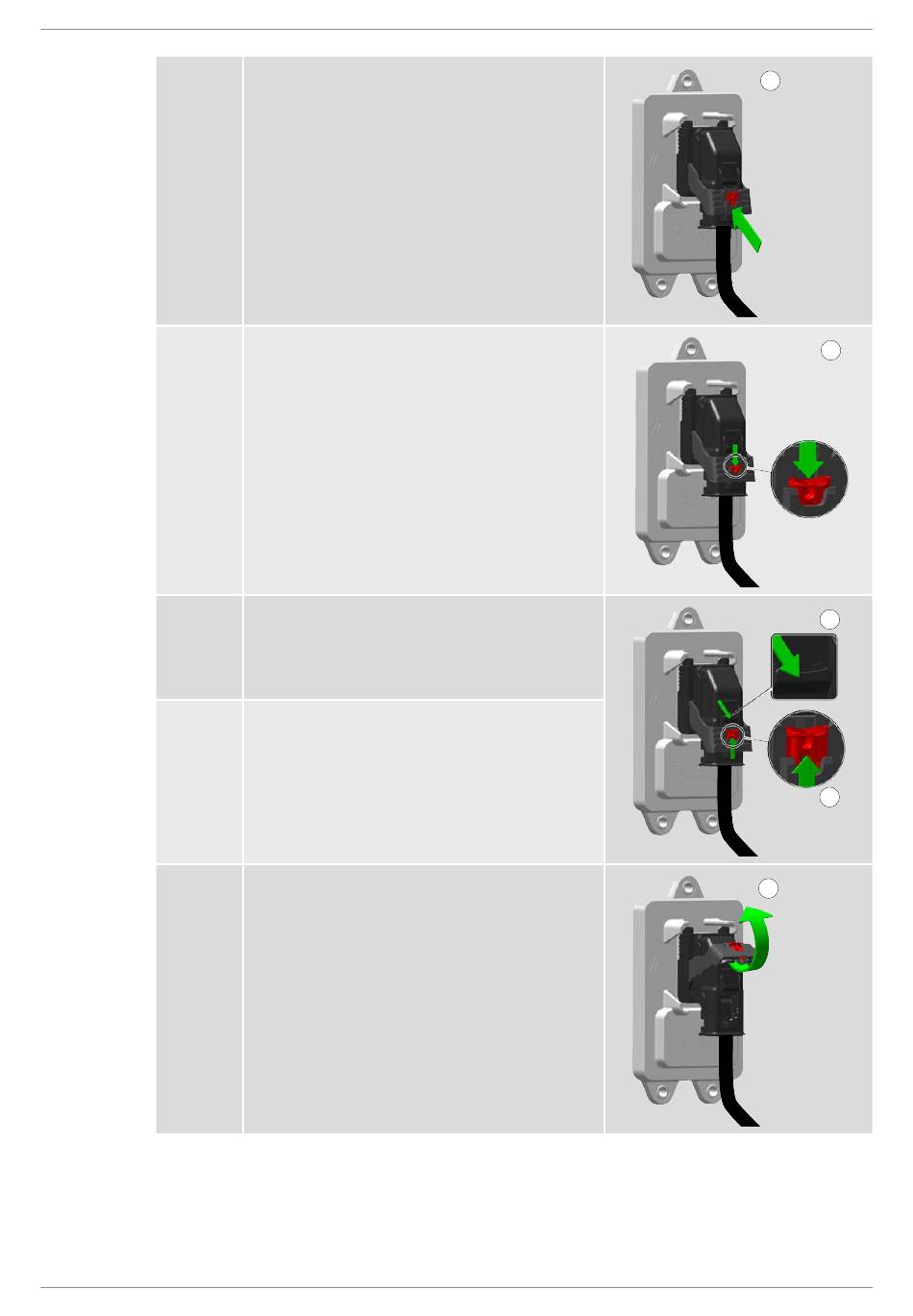

Sicherungshebel bis auf Anschlag festdrücken,
bis ein leichtes KLICK-Geräusch zu hören ist.
Hinweis: Wird der Hebel nicht vollständig bis
zum Anschlag festgedrückt, kann sich der Ste-
cker, bei längerer Laufzeit, lockern bzw. lösen.
Der Motor funktioniert nicht mehr.
Durch betätigen der rote Verriegelung in Pfeil-
richtung, wird der Zentralstecker vollständig ge-
schlossen.
Hinweis: Es ist darauf zu achten, dass der Zen-
tralstecker komplett verriegelt.
Durch betätigen der rote Verriegelung in Pfeil-
richtung, lässt sich der Zentralstecker wieder
entriegeln.
Zum Öffnen des Hebels mit dem Finger gegen
den Stecker drücken, bis ebenfalls ein leichtes
KLICK-Geräusch zu hören ist.
Sicherungsbügel hochdrücken – Stecker ist nun
wieder vollständig geöffnet und kann vom Steu-
ergerät abgesteckt werden.
