HATZ Diesel 1B Serie Montageanleitung Seite 25

1B.., 1B..V, 1B..E

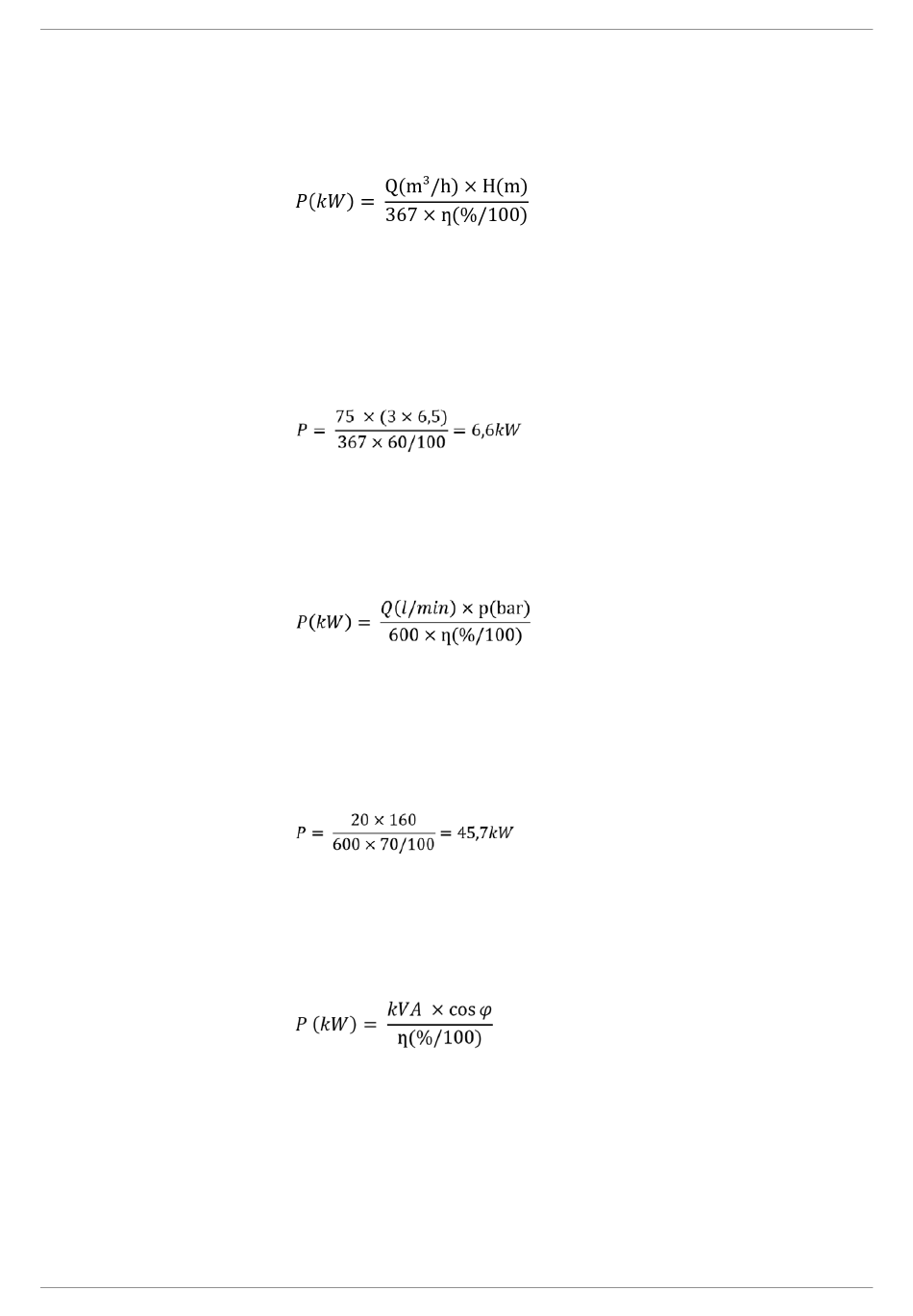

Einfache Formeln zur Errechnung des Netto Leistungsbedarfes für:
▪ Wasserpumpen
Beispiel:
Eine normalsaugende Kreiselpumpe mit ƞ = 60 %, fördert 75 m³ Wasser pro Stunde gegen eine
Höhe von 3 bar (1 bar = 6,5 m Wassersäule bei einer Wasserdichte von 1000 g/dm³). Der Netto-
leistungsbedarf der Pumpe beträgt:
▪ Hydraulikpumpen
Beispiel:
Eine Zahnradpumpe fördert 20 Liter pro Minute gegen einen Druck von 140 bar. Der Wirkungsgrad
des Gesamtsystems ist 70 %. Der Nettoleistungsbedarf beträgt:
▪ Stromerzeuger
Beispiel:
Ein Generator mit 6 kVA hat bei Volllast einen Wirkungsgrad von 82 % und wird
▪ mit induktiven Verbrauchern verbunden, bei einem cos φ von 0,8. Der Nettoleistungsbedarf be-
trägt hier:
