VERDRAHTUNG

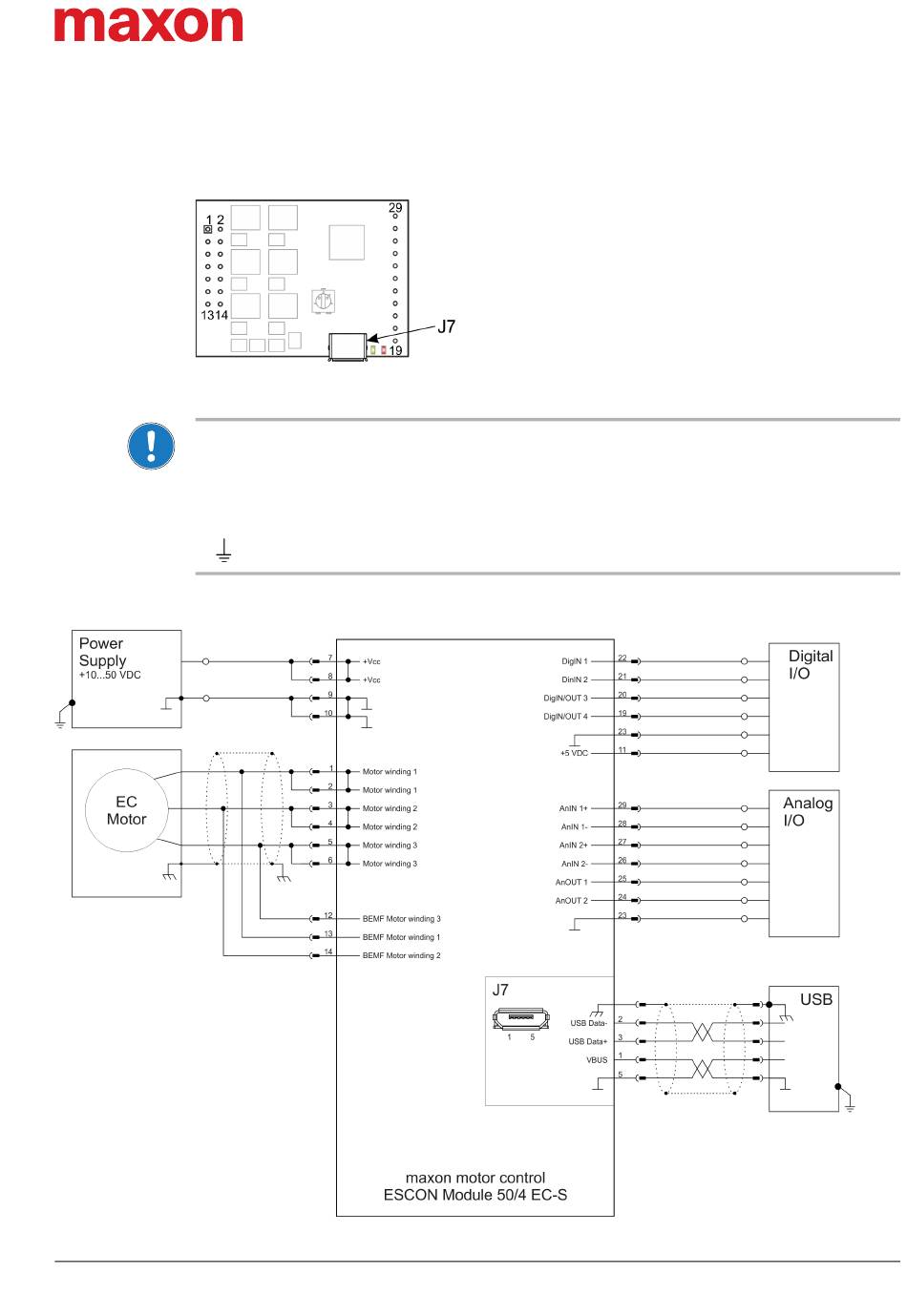

Abbildung 4-15 Schnittstellen – Bezeichnungen und Einbauort
Hinweis
In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen:
• «Analog I/O» steht für Analoge Eingänge/Ausgänge
• «Digital I/O» steht für Digitale Eingänge/Ausgänge
• «Power Supply» steht für Stromversorgung
•
MAXON EC MOTOR

Abbildung 4-16 maxon EC motor

ESCON Module 50/4 EC-S Geräte-Referenz
CCMC | 2021-08 | rel9025
Erdung (optional)
Verdrahtung
4-25
