3.4.4
3.4.4.1
Eingangsspannung
Max. Eingangsspannung
Gleichtaktspannung
Eingangswiderstand
A/D-Wandler
Auflösung
Bandbreite

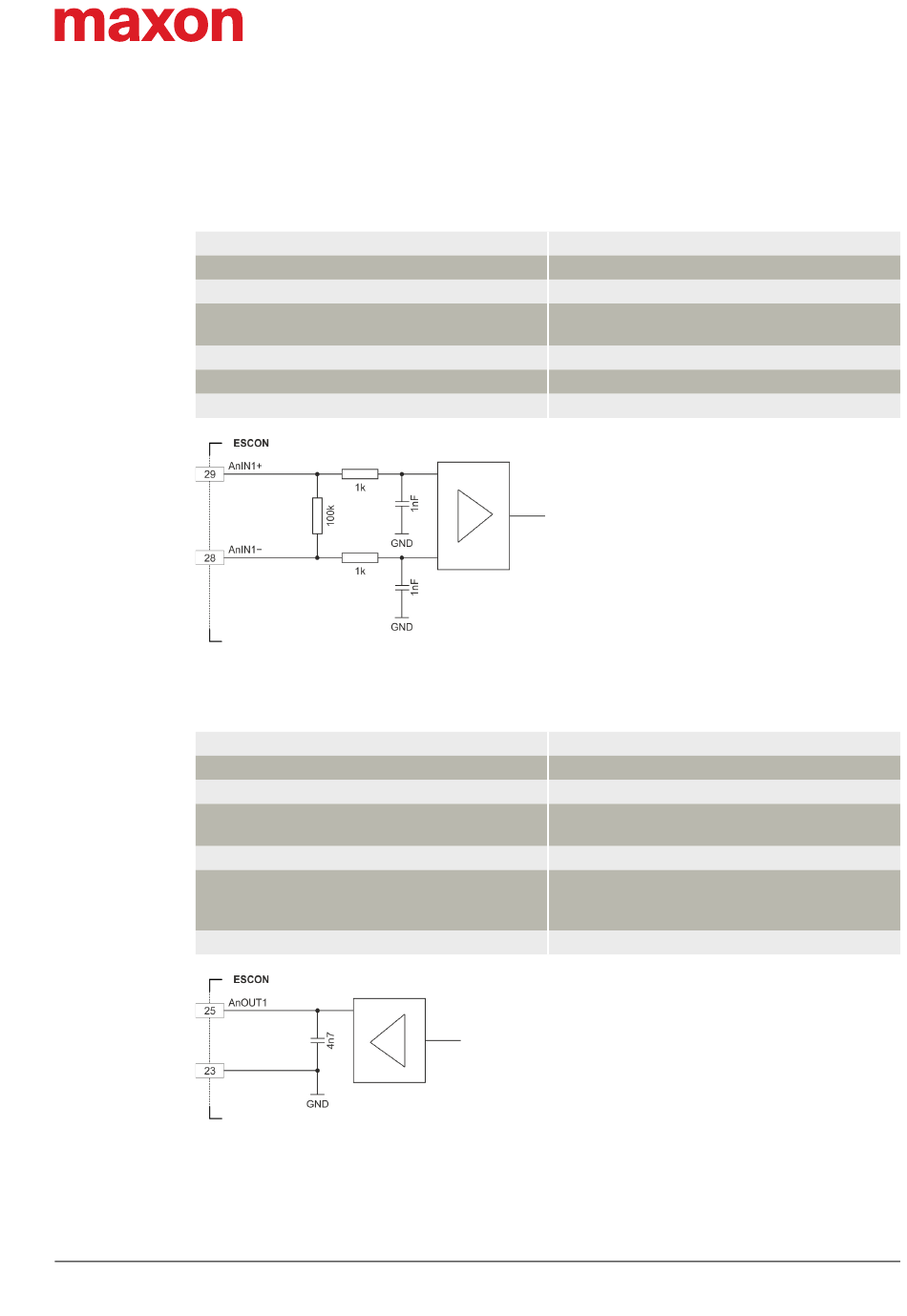

Abbildung 3-10 AnIN1 Schaltung (sinngemäss auch für AnIN2)
3.4.4.2
Ausgangsspannung
D/A-Wandler
Auflösung
Wiederholrate
Analoge Bandbreite des Ausgangsverstärkers
Max. kapazitive Belastung
Max. Ausgangsstrom
Abbildung 3-11 AnOUT1 Schaltung (sinngemäss auch für AnOUT2)
ESCON Module 50/4 EC-S Geräte-Referenz
CCMC | 2021-08 | rel9025
Analog I/Os
Analoge Eingänge 1 und 2
Analoge Ausgänge 1 und 2
−10...+10 VDC (differenziell)
+24 VDC / −24 VDC
−5...+10 VDC (bezogen auf GND)
80 kΩ (differenziell)
65 kΩ (bezogen auf GND)
12-bit
5.64 mV
10 kHz
−4...+4 VDC
12-bit
2.42 mV
AnOUT1: 26.8 kHz
AnOUT2: 5.4 kHz
50 kHz
300 nF
Hinweis: Die Anstiegsrate wird limitiert proportional
zur kapazitiven Belastung (z.B. 5 V/ms @300 nF).
1 mA
Einstellungen
Anschlüsse
